Name: BALLUFF Reflektions-fotodetektor BOS 18E-PA-PR20-S4 BOS01KL Återreflekterande 1 st
Brand: BALLUFF
SKU: 3416801
Availability: BackOrder

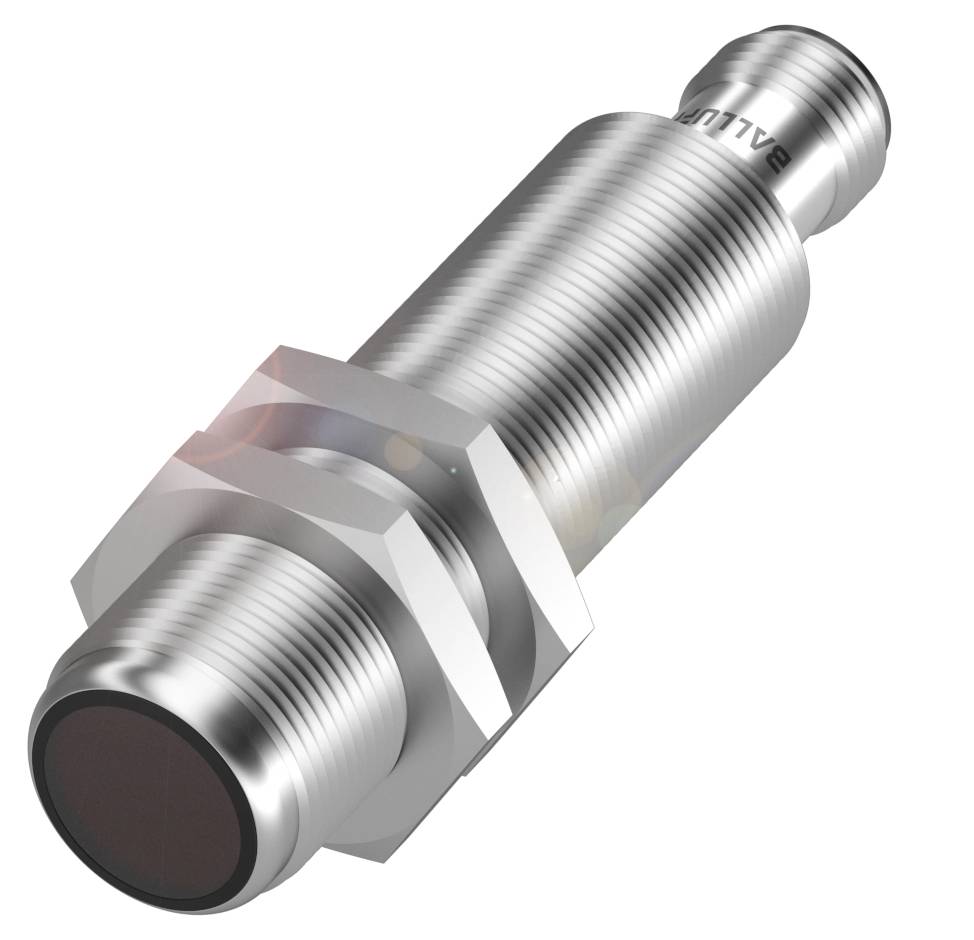

En cylindrisk närhetssensor av metall med gängad kropp och slät kåpa, används i industriella tillämpningar för objektdetektering.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Reflektions-fotodetektor

Funktioner

Återreflekterande

Anslutningstyp

M12, 4 polig

Typ

BOS 18E-PA-PR20-S4

Datablad (PDF)

Leverans ons 11 nov.

Antal

Styck

Toal (1 832,00 kr / stycken)

1 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Fotocell

Mått Ø 18 x 75 mm
Serie 18E
Gränssnitt: PNP slutare (NO)
PNP brytkontakt (NC)
Funktionsprincip: Optoelektronisk sensor
Särskilda egenskaper: Washdown

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 18 x 75 mm
Aktiv yta, material: Glas
Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
Serie 18E
Särskilda egenskaper: Washdown
Driftspänning UB: 10 - 30 V DC
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Reflektionsfotocell
Höljets material: Rostfritt stål (1.4404)
Ljustyp: IR-LED
Storlek ljuspunkt: Ø 300 mm vid 7 m.
Räckvidd: 5 m
Gränssnitt: PNP slutare (NO)
PNP brytkontakt (NC)
Strålningskaraktäristiken: Divergent
Extra egenskaper:
Funktionsprincip: Optoelektronisk sensor
Mått Ø 18 x 75 mm
Fäste: Mutter M18x1
Nominell driftspänning: DC 24 V
Märkdriftström IE: 100 mA
Isolationsmärkspänning UI 75 V DC
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Maximal kapacitet för 0.1 µF för EU
Rippel max. (% av UE): 15%
Brytfrekvens 400 Hz
Anslutning: Kontaktdon, M12x1-kontakt, 4-|polig
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Nominellt kopplingsavstånd Sn: 5 m.
Temperaturdrift max. (% av Sr): 10 %
MTTF (40 °C): 538 a.
Aktiv yta, material: Glas
Kopplingsutgång: PNP slutande (NO)|PNP brytkontakt (NC) stift 4-2
Höljets material: Rostfritt stål (1.4404)
EN 60068-2-27, chock: halvhus, 30 gn, 11 ms, 3x6|halvsinuus, 100 gn, 2 ms, 3 x 8000
EN 60068-2-6, vibration: 10…55 Hz, amplitud 1 mm, 3x30|min|10…2000 Hz, amplitud 1 mm, 30|gn, 3x5 h.
Kapslingsklass: IP68/IP67
Omgivningstemperatur -25...70 °C.
Föroreningsgrad: 3
Räckvidd: 5 m
Åtdragningsmoment max. 40 Nm
Kontakter, ytskydd: Guldpläterat
Serie 18E
Form: Cylinder|optik rak
Frånslagsvajer toff max. 1.25 ms
ljud max. 1.25 ms
Tomgångsström IO max. vid UE: 30 mA
Spänningsfall UD max. vid IE: 2.5 V.
Externt ljus max. 10000 lux
Funktionsprincip optisk: Reflektionsfotocell
Ljustyp: IR-LED
Storlek ljuspunkt: Ø 300 mm vid 7 m.
Polariseringsfilter: Ja
Omkoppling optisk: Mörk- /ljustillslagning
Strålningskaraktäristiken: Divergent
Våglängd 640 nm
Led-grupp enligt IEC 62471: Fri grupp
Kapslingsklass enligt din 40050 IPX9K
Justering av elektriska egenskaper: nej

Förpackningstyp: Piece

Typ av produkt: Reflektions-fotodetektor

Typ: BOS 18E-PA-PR20-S4

Funktioner: Återreflekterande

Driftspänning: 24 V/DC

Kontakttyp: 1 NC
1 NO

Kopplingsfrekvens: 400 Hz

Anslutningstyp: M12, 4 polig

Konstruktionsstorlek: M18

Kapslingsmaterial: Rostfritt stål

Materialegenskaper: rostfri

Sändare typ: LED Röd

Våglängd: 640 nm

: 5 m

: IP68
IP67

Diameter: 18 mm

Mått.: (Ø) 18 mm

Innehåll: 1 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3416801 BALLUFF Reflektions-fotodetektor BOS 18E-PA-PR20-S4 BOS01KL Återreflekterande 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3416801 BALLUFF Reflektions-fotodetektor BOS 18E-PA-PR20-S4 BOS01KL Återreflekterande 1 st

Beskrivning

Vår reflektionsfotocell är särskilt enkel att justera genom generösa monteringshål. Du monterar bara en elektrisk enhet plus reflektor. Stora reflektorer garanterar stor räckvidd. Fotoceller identifierar objekt oberoende av yta, färg och material. Tack vare ett polfilter är de även lämpliga för detektering av glansiga föremål. Serie=18E, mått=Ø 18 x 75 mm, gränssnitt=PNP slutare (NO) PNP brytkontakt (NC), funktionsprincip=optoelektronisk sensor, funktionsprincip optisk=reflektionsfotocell, strålkarakteristik=diment, ljustyp=LED infrarött ljus, Ljuspunktstorlek = Ø 300 mm vid 7 m, räckvidd = 5 m, anslutning = kontakt, M12x1-kontakt, 4-polig, höljets material=rostfritt stål (1.4404), aktiv yta, material=glas, driftspänning UB=10...30 VDC, godkännande/överensstämmelse=CEcULUSEcolabFDA konform EACWEEE
