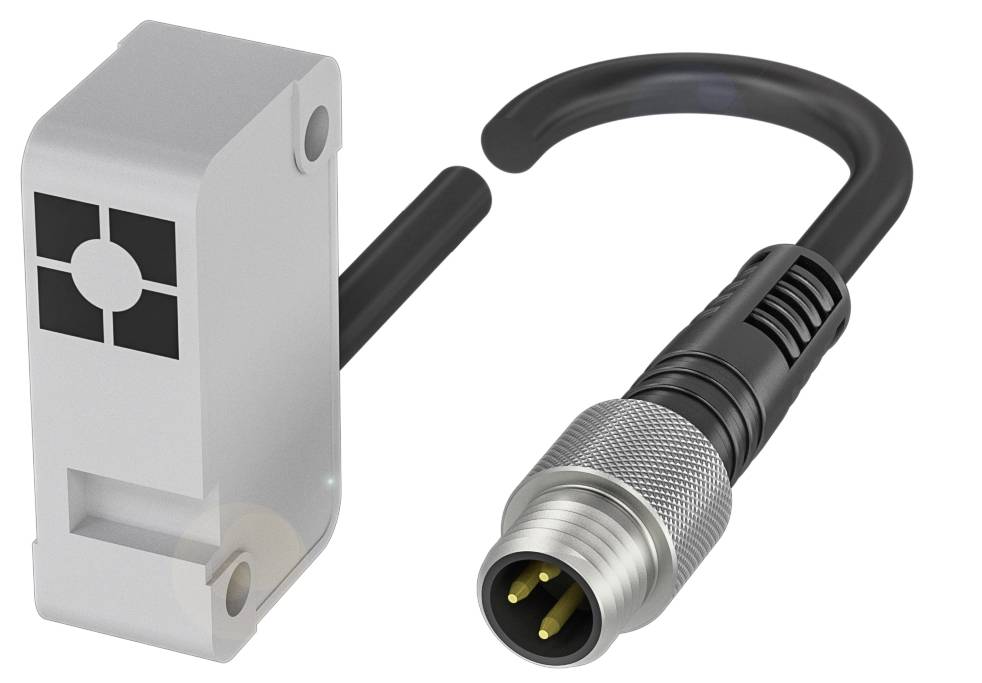

Name: BALLUFF Närhetsbrytare Induktiv BES 517-398-NO-C-S49-00,2 BES01NA infälld PNP, stängare (Ø x H) 3 m x 16.5 mm Single
Brand: BALLUFF
SKU: 3416962
Availability: BackOrder

Höjdpunkter & detaljer

Beröringsfri sensor

Mått 30 x 10.5 x 16.5 mm
Konstruktion: 30 x 10.5x16.5
Inbyggnad försänkt
Räckvidd: 2 mm
Kopplingsutgång: PNP slutare (NO)

Tekniska specifikationer

Huvudfunktioner:Mått: 30 x 10.5 x 16.5 mm
Aktiv yta, material: PBT, GF20
Anslutning: Kabel med kontaktdon, M8x1-kontakt, 3-polig, 0.20 m, PUR
Konstruktion: 30 x 10.5x16.5
Driftspänning UB: 10 - 30 V DC
Inbyggnad försänkt
Höljets material: PBT, GF20
Räckvidd: 2 mm
Kopplingsutgång: PNP slutare (NO)
Brytfrekvens 2500 Hz
Kapslingsklass: IP65
Omgivningstemperatur -25...70 °C.
Extra egenskaper:
Mått 30 x 10.5 x 16.5 mm
Visning av driftspänning: nej
Funktionsindikering: Ja
Utgångsmotstånd Ra: 33.0 kOhm + D.
Nominell driftspänning: DC 24 V
Märkdriftström IE: 200 mA
Isolationsmärkspänning UI 75 V DC
Mätningskortslutningsström 100 A.
beredskapsförskjuten TV max 50 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Minsta driftström i 0 mA
Maximal kapacitet för UE: 1 µF
Tomgångsström IO max., dämpad: 10 mA
Tomgångsström IO max., utan dämpning: 3 mA
Restström LR max: 80 µA
Rippel max. (% av UE): 15%
Brytfrekvens 2500 Hz
Spänningsstabilitet statiskt max. 2 V.
Anslutning M8x1-kontakt, 3-polig
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Säkrat omkopplingsavstånd sa 1.6 mm
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 2 mm
Realkopplingsavstånd Sr: 2 mm
Avstånd i reala termer Sr, tolerans ±10 %
Temperaturdrift max. (% av Sr): 10 %
Repeterbarhet max. (% av Sr): 5.0 %
MTTF (40 °C): 830 a.
Aktiv yta, material: PBT, GF20
Storlek: 30 x 10.5x16.5
Montering: Inbyggbar
Kopplingsutgång: PNP slutare (NO)
Anslutningstyp: Kabel med kontaktdon, 0.20 m,|PUR
Kabeldiameter D: 3.70 mm
Kabellängd L 0.2 m
Höljets material: PBT, GF20
Mantelmaterial: PUR
EN 60068-2-27, chock: Halvhus, 30 gn, 11 ms
EN 60068-2-6, vibration: 55 Hz, amplitud 1 mm, 3x30 min.
Kapslingsklass: IP65
Omgivningstemperatur -25...70 °C.
Föroreningsgrad: 3

Förpackningstyp: Single

Typ av produkt: Närhetsbrytare

Typ: BES 517-398-NO-C-S49-00,2

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Kontakttyp: 1 NO

Avkänningsavstånd (max.): 2 mm

Utgångar: PNP, stängare

Kapslingsmaterial: PBT
GF20

Utförande: Induktiv

Materialegenskaper: glasfiberförstärkt

Monteringstyp: infälld

Anslutningstyp: M8, 3 polig

Kabellängd: 0.20 m

Min. temperatur: -25 °C

Max. temperatur: 70 °C

: IP65

Längd: 30 mm

Bredd: 10.5 mm

Höjd: 16.5 mm

Diameter: 3 m

Mått.: (Ø x H) 3 m x 16.5 mm

Innehåll: 1 st

Nominell spänning: 24 V

Kopplingsfrekvens: 2500 Hz

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3416962 BALLUFF Närhetsbrytare Induktiv BES 517-398-NO-C-S49-00,2 BES01NA infälld PNP, stängare (Ø x H) 3 m x 16.5 mm Single

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3416962 BALLUFF Närhetsbrytare Induktiv BES 517-398-NO-C-S49-00,2 BES01NA infälld PNP, stängare (Ø x H) 3 m x 16.5 mm Single

Beskrivning

Våra induktiva sensorer i standardutförande är ideal för objektigenkänning i metallområdet. De är kortslutningssäkra och arbetar beröringsfritt, dvs. de är slitagefria och mycket smutsiga. Sensorerna får du i byggformer från Ø 3 mm till 80 x 80 mm fyrkantsmått. Särskilt ekonomiska lösningar ger dig de robusta och tillförlitliga induktiva globala sensorerna. Det breda utbudet av dessa över 500 förmånsvarianter kan vi leverera på kort sikt även i stora volymer över hela världen. Mått=30 x 10.5 x 16.5 mm, konstruktion=quaderformad, inbyggnad=nedsänkt, räckvidd=2 mm, kopplingsutgång=PNP slutande (NO), brytfrekvens=2500 Hz, höljets material=PBT, GF20, aktiv yta, material=PBT, GF20, anslutning = kabel med anslutningsdon, M8x1-kontakt, 3-polig, 0.20 m, PUR, driftspänning UB=10...30 VDC, omgivningstemperatur=-25...70 °C, skyddsklass=IP65, godkännande/överensstämmelse=CEcULUSEACWEEE

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
