Name: BALLUFF Magnetfältsensor Magnetisk BMF008E BMF008E PNP (L x B x H) 33.50 x 33.50 x 12.80 mm
Brand: BALLUFF
SKU: 3420291
Availability: BackOrder

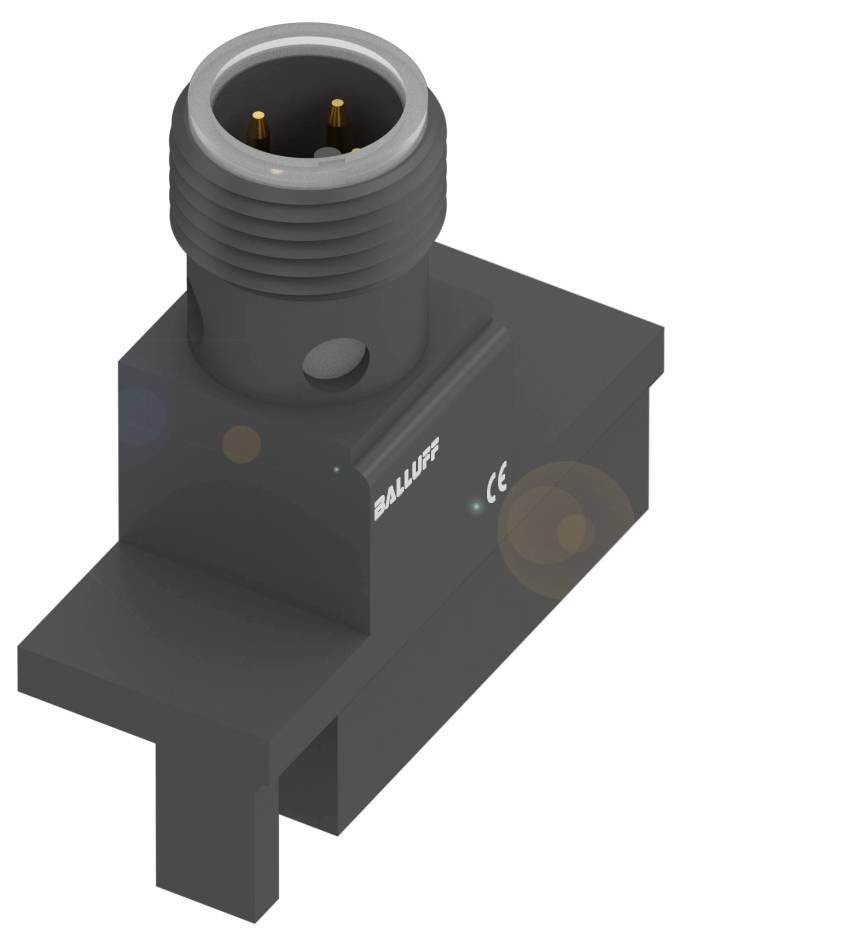

En svart elektrisk kontakt med tre guldiga stift, logotyp och CE-märkning på ytan.

Liknande avbildning

Typ av produkt

Magnetfältsensor

Driftspänning max.

30.0 V

Kontakttyp

1 NO

Utgångar

PNP

Utförande

Magnetisk

Datablad (PDF)

Leverans tors 19 nov.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (1 032,00 kr / stycken)

1 032,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Beröringsfri sensor

Anslutning: M12x1-kontakt, 4-polig, A-kodad
Mått 33.5 x 12.8 x 33.5 mm
Funktionsprincip: Magnetfältssensor
Användning: Större ställdon
Spårform: Variabel

Tekniska specifikationer

Huvudfunktioner:Mått: 33.5 x 12.8 x 33.5 mm
Anslutning: M12x1-kontakt, 4-polig, A-kodad
Användning: Större ställdon
Fäste: Fästvinkel BMF 305-HW*
Driftspänning UB: 10 - 30 V DC
Funktionsprincip: Magnetfältssensor
Typ av hölje: Aluminium
Spårform: Variabel
Kopplingsutgång: PNP slutare (NO)
Brytfrekvens 10000 Hz
Kapslingsklass: IP 67
Omgivningstemperatur -25...85 °C.
Extra egenskaper:
Funktionsprincip: Magnetfältssensor
Mått 33.5 x 12.8 x 33.5 mm
Fäste: Fästvinkel BMF 305-HW*
Funktionsindikering: Ja
Utgångsmotstånd Ra: open drain
Nominell driftspänning: DC 24 V
Märkdriftström IE: 200 mA
Isolationsmärkspänning UI 75 V DC
Mätningskortslutningsström 100 A.
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Maximal kapacitet för UE: 1 µF
Tomgångsström IO max., utan dämpning: 10 mA
Restström LR max: 80 µA
Rippel max. (% av UE): 15%
Brytfrekvens 10000 Hz
Spänningsstabilitet statiskt max. 3.1 V.
Anslutning: M12x1-kontakt, 4-polig, A-kodad
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
MTTF (40 °C): 330 a.
Aktiv yta, material: PU
Kopplingsutgång: PNP slutare (NO)
Typ av hölje: Aluminium
EN 60068-2-27, chock: Halvhus, 30 gn, 11 ms
EN 60068-2-6, vibration: 55 Hz, amplitud 1 mm, 3x30 min.
Kapslingsklass: IP 67
Omgivningstemperatur -25...85 °C.
Föroreningsgrad: 3
Frånslagsvajer toff max. 0.05 ms
ljud max. 0.05 ms
Ingår inte i leveransen: Fästvinkel t.ex. BMF 305-HW-25
Märkbrytarfältstyrka HN: 1.2 kA/m
Säker brytarfältstyrka ha: 2 kA/m
Hysteres H max (% av HN): 45 %
ESD: 4A (8kV) | 2A (4 kV)
Utsläpp: Klass 1, klass A.
Användning: Större ställdon
Temperaturdrift max. (% av HN): 0.3 %

Typ av produkt: Magnetfältsensor

Typ: BMF008E

Driftspänning (min.): 10.0 V

Driftspänning max.: 30.0 V

Driftspänning: 10.0 - 30.0 V

Kontakttyp: 1 NO

Utgångar: PNP

Kapslingsmaterial: Aluminium

Utförande: Magnetisk

Anslutningstyp: M12, 4 polig

Min. temperatur: -25 °C

Max. temperatur: 85 °C

: IP67

Längd: 33.50 mm

Bredd: 33.50 mm

Höjd: 12.80 mm

Mått.: (L x B x H) 33.50 x 33.50 x 12.80 mm

Innehåll: 1 st

Nominell spänning: 30.0 V

Driftspänning: 24 V/DC

Kopplingsfrekvens: 10000 Hz

Driftsström: 24 mA

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3420291 BALLUFF Magnetfältsensor Magnetisk BMF008E BMF008E PNP (L x B x H) 33.50 x 33.50 x 12.80 mm

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3420291 BALLUFF Magnetfältsensor Magnetisk BMF008E BMF008E PNP (L x B x H) 33.50 x 33.50 x 12.80 mm

Beskrivning

Mått=33.5 x 12.8 x 33.5 mm, anslutning=M12x1-kontakt, 4-polig, A-kodad, användning=grövre ställdon, fastsättning=fästvinkel BMF 305-HW*, höljets material=aluminium, kopplingsutgång=PNP slutande (NO), brytfrekvens=10000 Hz, driftspänning UB=10...30 VDC, omgivningstemperatur=-25...85 °C, skyddsklass = IP67, godkänd/konformitet=CEcULUSWEEE
