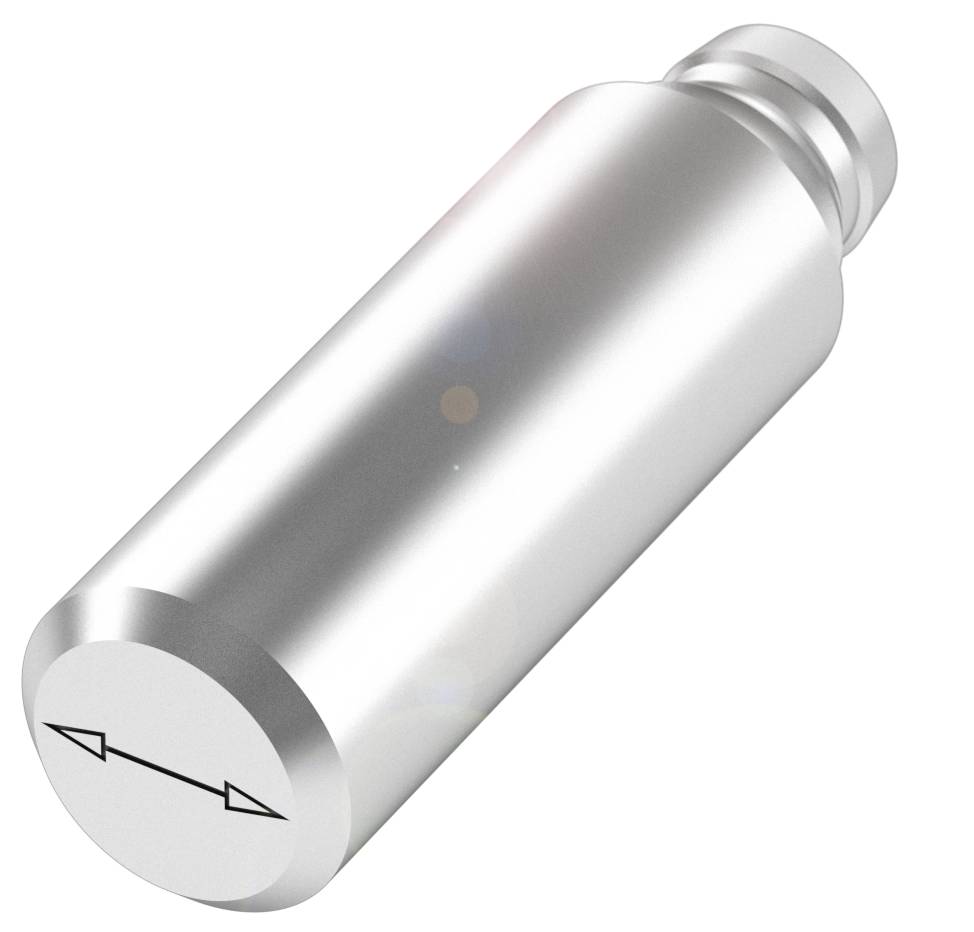

Name: BALLUFF Magnetfältsensor Magnetisk BMF001Z BMF001Z infälld PNP (Ø x H) 10 mm x 32 m
Brand: BALLUFF
SKU: 3420103
Availability: BackOrder

Höjdpunkter & detaljer

Beröringsfri sensor

Mått Ø 10 x 32 mm
Kopplingsutgång: PNP slutare (NO)
Funktionsprincip: Magnetfältssensor
Höljets material: Rostfritt stål (1.4571)
Särskilda egenskaper: Washdown

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 10 x 32 mm
Särskilda egenskaper: Washdown
Driftspänning UB: 10 - 30 V DC
Funktionsprincip: Magnetfältssensor
Höljets material: Rostfritt stål (1.4571)
Kopplingsutgång: PNP slutare (NO)
Brytfrekvens 10000 Hz
Kapslingsklass: IP69K
Omgivningstemperatur -40...85 °C.
Extra egenskaper:
Funktionsprincip: Magnetfältssensor
Mått Ø 10 x 32 mm
Utgångsmotstånd Ra: open drain
Nominell driftspänning: DC 24 V
Märkdriftström IE: 200 mA
Isolationsmärkspänning UI 75 V DC
Mätningskortslutningsström 100 A.
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Maximal kapacitet för UE: 1 µF
Tomgångsström IO max., utan dämpning: 10 mA
Restström LR max: 80 µA
Rippel max. (% av UE): 15%
Brytfrekvens 10000 Hz
Spänningsstabilitet statiskt max. 3.1 V.
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
MTTF (40 °C): 330 a.
Aktiv yta, material: Rostfritt stål (1.4571)
Skala: D10.0
Kopplingsutgång: PNP slutare (NO)
Höljets material: Rostfritt stål (1.4571)
EN 60068-2-27, chock: Halvhus, 30 gn, 11 ms
EN 60068-2-6, vibration: 55 Hz, amplitud 1 mm, 3x30 min.
Kapslingsklass: IP69K
Omgivningstemperatur -40...85 °C.
Föroreningsgrad: 3
Frånslagsvajer toff max. 0.05 ms
ljud max. 0.05 ms
Märkbrytarfältstyrka HN: 1.2 kA/m
Säker brytarfältstyrka ha: 2 kA/m
Hysteres H max (% av HN): 45 %
ESD 4A (8kV)
Utsläpp: Klass 1, klass A.
Temperaturdrift max. (% av HN): 0.3 %
Anslutning 1:M8x1-kontakt, 3-polig
Anslutning 2:3-polig
Funktionsindikator elektriska egenskaper: nej

Typ av produkt: Magnetfältsensor

Typ: BMF001Z

Driftspänning (min.): 10.0 V

Driftspänning max.: 30.0 V

Driftspänning: 10.0 - 30.0 V

Kontakttyp: 1 PNP

Utgångar: PNP

Kapslingsmaterial: Rostfritt stål

Utförande: Magnetisk

Materialegenskaper: rostfri

Monteringstyp: infälld

Anslutningstyp: Kontakt

Min. temperatur: -40 °C

Max. temperatur: 85 °C

: IP69 K (i inbyggt tillstånd)

Längd: 32.00 mm

Bredd: 32 mm

Höjd: 32 m

Diameter: 10 mm

Mått.: (Ø x H) 10 mm x 32 m

Innehåll: 1 st

Nominell spänning: 30.0 V

Driftspänning: 24 V/DC

Kopplingsfrekvens: 10000 Hz

Driftsström: 24 mA

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3420103 BALLUFF Magnetfältsensor Magnetisk BMF001Z BMF001Z infälld PNP (Ø x H) 10 mm x 32 m

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3420103 BALLUFF Magnetfältsensor Magnetisk BMF001Z BMF001Z infälld PNP (Ø x H) 10 mm x 32 m

Beskrivning

Cylindriska magnetfältsensorer ger dig säker och slitagefri positionsdetektering. Dessa är vibrationsokänsliga och kan användas med icke järnmetall- och aluminiumväggar, utan att kopplingsavståndet minskas. Dessutom ger de ett mycket större kontaktavstånd än induktiva sensorer med samma storlek. Och kan monteras nedsänkt i stål. Mått=Ø 10 x 32 mm, höljets material=rostfritt stål (1.4571), kopplingsutgång=PNP slutande (NO), brytfrekvens=10000 Hz, driftspänning UB=10...30 VDC, omgivningstemperatur=-40...85 °C, skyddsklass IP 9K, godkännande/överensstämmelse=CEcULUSEcolabWEEE
