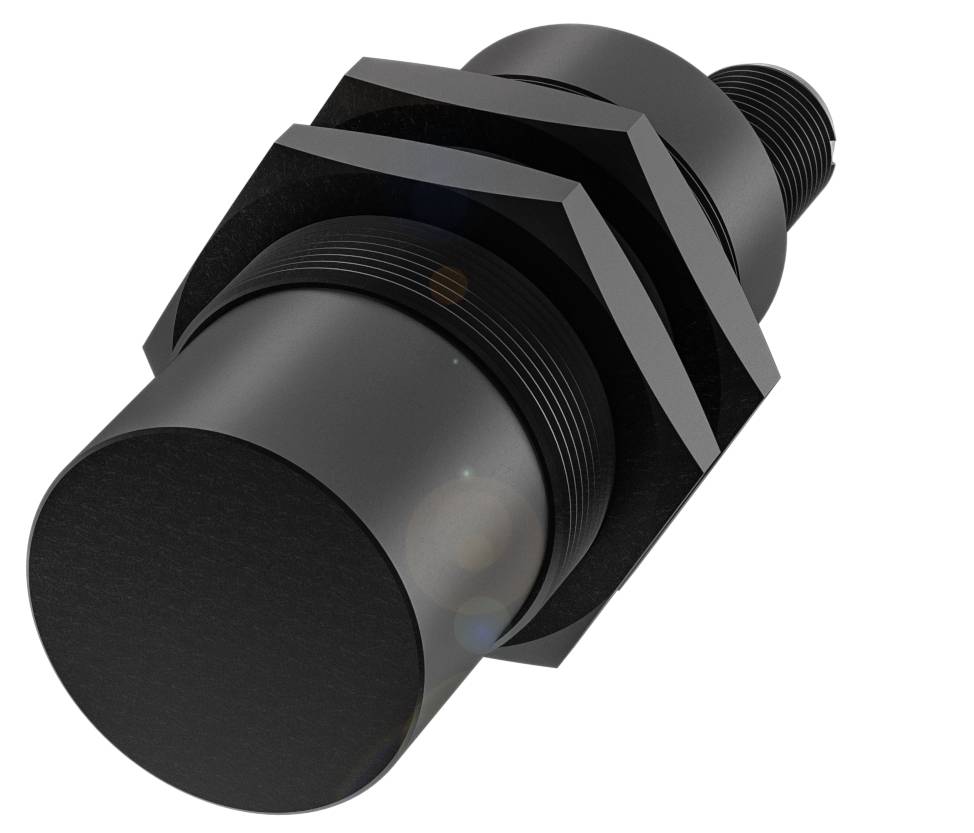

BALLUFF Kapacitiv sensor Kapacitiv BCS00NH BCS00NH M30 ej infälld PNP (Ø x H) 30 mm x 78.5 m
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Kapacitiv sensor
Driftspänning max.
30.0 V
Kontakttyp
1 NO
Utgångar
PNP
Utförande
Kapacitiv
Datablad (PDF)
Antal
Toal (1 272,00 kr / stycken)
1 352,00 kr
-6 %
1 272,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Beröringsfri sensor
- Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
- Mått Ø 30 x 78.5 mm
- Montering: Ej infälld
- Kopplingsutgång: PNP slutare (NO)
- Serie M30
Tekniska specifikationer
- Huvudfunktioner: Mått: Ø 30 x 78.5 mm
- Aktiv yta, material: PBT
- Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
- Serie M30
- Driftspänning UB: 10 - 30 V DC
- Montering: Ej infälld
- Höljets material: PBT
- Kopplingsutgång: PNP slutare (NO)
- Brytfrekvens 100 Hz
- Kapslingsklass: IP 67
- Sensitivitet: Justerbart kopplingsavstånd
- Omgivningstemperatur -25...85 °C.
- Extra egenskaper:
- Leveransomfattning: Mutter (2x)
- Mått Ø 30 x 78.5 mm
- Visning av driftspänning: Ja
- Funktionsindikering: Ja
- Nominell driftspänning: DC 24 V
- Märkdriftström IE: 100 mA
- Isolationsmärkspänning UI 75 V DC
- beredskapsförskjuten TV max 300 ms
- Driftspänning UB: 10 - 30 V DC
- Arbetskategori: DC-13
- Rippel max. (% av UE): 10%
- Brytfrekvens 100 Hz
- Kapslingsklass: II
- Spänningsstabilitet statiskt max. 1.5 V.
- Anslutning: M12x1-kontakt, 4-polig, A-kodad
- Kortslutningsskydd: Ja
- Säker mot polvändning: Ja
- Möjligheten till byte skyddas: nej
- Hysteres H max (% av Sr): 15.0 %
- Nominellt kopplingsavstånd Sn: 25 mm
- Temperaturdrift max (% av Sr): 20 % [-5…55 °C]
- Repeterbarhet max. (% av Sr): 2.0 %
- MTTF (40 °C): 226 a.
- Aktiv yta, material: PBT
- Åtdragningsmoment: 6 Nm
- Skala: M30x1.5
- Montering: Ej infälld
- Kopplingsutgång: PNP slutare (NO)
- Höljets material: PBT
- Kapslingsklass: IP 67
- Omgivningstemperatur -25...85 °C.
- Antal stift: 4
- Varumärke: Global
- Serie M30
- Tomgångsström IO max. vid UE: 20 mA
- Sensitivitet: Justerbart kopplingsavstånd
- Mätområde 25 mm
- Lock: PBT|pa
- Gänga (A) M30x1,5
- Typ av produkt
Kapacitiv sensor
- Typ
BCS00NH
- Driftspänning (min.)
10.0 V
- Driftspänning max.
30.0 V
- Driftspänning
10.0 - 30.0 V
- Kontakttyp
1 NO
- Utgångar
PNP
- Kapslingsmaterial
PBT
- Utförande
Kapacitiv
- Monteringstyp
ej infälld
- Konstruktionsstorlek
M30
- Anslutningstyp
Kontakt
- Min. temperatur
-25 °C
- Max. temperatur
85 °C
IP67
- Längd
78.50 mm
- Bredd
78.5 mm
- Höjd
78.5 m
- Diameter
30 mm
- Mått.
(Ø x H) 30 mm x 78.5 m
- Innehåll
1 st
- Nominell spänning
30.0 V
- Driftspänning
24 V/DC
- Kopplingsfrekvens
100 Hz
- Driftsström
100 mA
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3417280 BALLUFF Kapacitiv sensor Kapacitiv BCS00NH BCS00NH M30 ej infälld PNP (Ø x H) 30 mm x 78.5 m
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3417280 BALLUFF Kapacitiv sensor Kapacitiv BCS00NH BCS00NH M30 ej infälld PNP (Ø x H) 30 mm x 78.5 m
Beskrivning
Dessa kapacitiva sensorer för nivåregistrering identifierar med sin aktiva yta den produkt, bulkgods eller vätska som ska samplas. Tack vare det kulformade elektriska fältet kompenseras effektivt vidhäftning på den aktiva ytan av sensorn. Mått=Ø 30 x 78.5 mm, serie=M30, gänga (A)=M30 1,5, installation=inte nedsänkt, anslutning=anslutningsdon, M12x1-kontakt, 4-polig, kopplingsutgång=PNP slutare (NO), brytfrekvens=100 Hz, räckvidd = 1...25 mm, sensitivitet=switchavstånd justerbar, höljets material=PBT, aktiv yta, material=PBT, omgivningstemperatur=-25...85 °C, driftspänning UB=10...30 VDC, godkännande/överensstämmelse=CocULusWEEE, kapslingsklass=IP67
