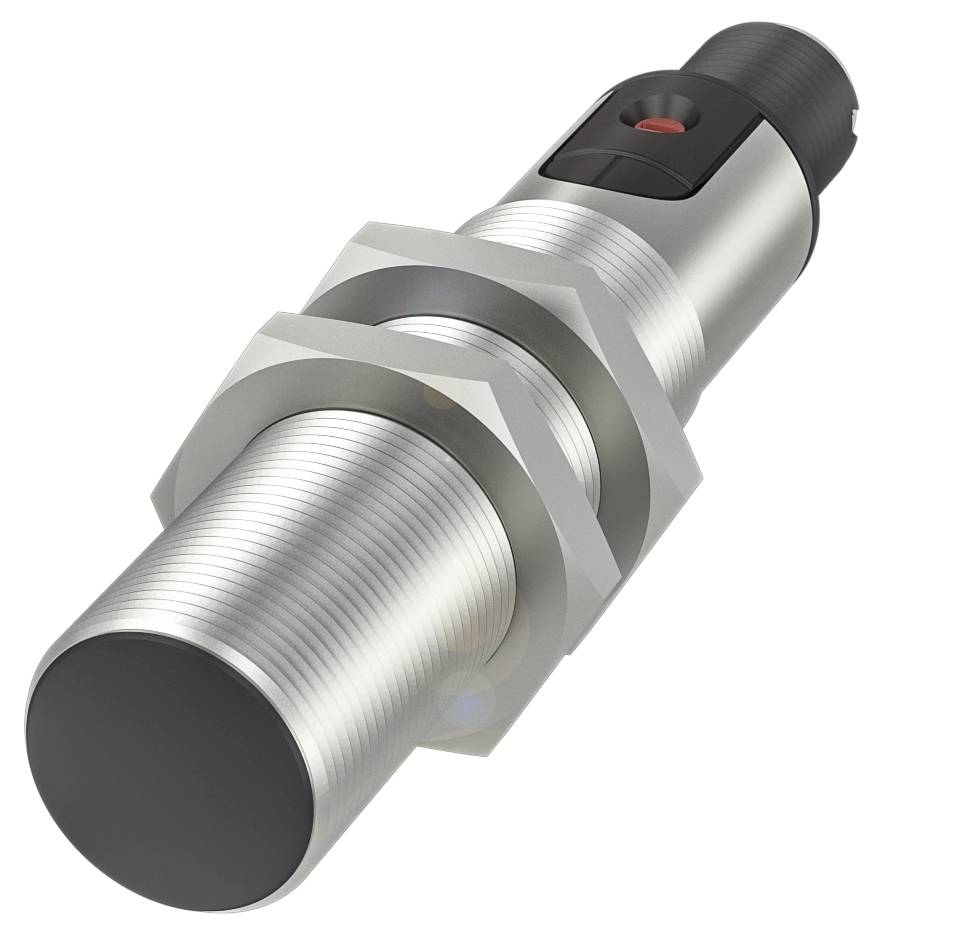

Name: BALLUFF Kapacitiv sensor Kapacitiv BCS00MF BCS00MF M18 infälld PNP (Ø x L) 18 mm x 88.50 mm Piece
Brand: BALLUFF
SKU: 3417409
Availability: BackOrder

Höjdpunkter & detaljer

Beröringsfri sensor

Anslutning: Kontaktdon, M12x1-kontakt, 3-polig
Mått Ø 18 x 88.5 mm
Montering: Inbyggbar
Serie M18
Gänga (A) M18x1

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 18 x 88.5 mm
Aktiv yta, material: PBT
Anslutning: Kontaktdon, M12x1-kontakt, 3-polig
Serie M18
Driftspänning UB: 10 - 30 V DC
Montering: Inbyggbar
Höljets material: Rostfritt stål (1.4305)
Gänga (A) M18x1
Räckvidd 1...8 mm
Kopplingsutgång: PNP slutare (NO)
Brytfrekvens 100 Hz
Kapslingsklass: IP 67
Sensitivitet: Justerbart kopplingsavstånd
Omgivningstemperatur -25...85 °C.
Extra egenskaper:
Leveransomfattning: Mutter (2x)
Mått Ø 18 x 88.5 mm
Visning av driftspänning: Ja
Funktionsindikering: Ja
Nominell driftspänning: DC 24 V
Märkdriftström IE: 100 mA
Isolationsmärkspänning UI 75 V DC
beredskapsförskjuten TV max 300 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Rippel max. (% av UE): 10%
Brytfrekvens 100 Hz
Spänningsstabilitet statiskt max. 1.5 V.
Anslutning: M12x1-kontakt, 3-polig, A-kodad
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjligheten till byte skyddas: nej
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 8 mm
Temperaturdrift max (% av Sr): 20 % [-5…55 °C]
Repeterbarhet max. (% av Sr): 2.0 %
MTTF (40 °C): 343 a.
Aktiv yta, material: PBT
Åtdragningsmoment: 30 Nm
Skala: M18x1
Montering: Inbyggbar
Kopplingsutgång: PNP slutare (NO)
Höljets material: Rostfritt stål (1.4305)
Kapslingsklass: IP 67
Omgivningstemperatur -25...85 °C.
Föroreningsgrad: 1
Antal stift: 3
Varumärke: Global
Serie M18
Tomgångsström IO max. vid UE: 20 mA
Extra egenskaper: Svettresistent (magnetfält 100 kA/
Sensitivitet: Justerbart kopplingsavstånd
Mätområde 8 mm
Lock: PBT|pa
Gänga (A) M18x1

Förpackningstyp: Piece

Typ av produkt: Kapacitiv sensor

Typ: BCS00MF

Driftspänning (min.): 10 V

Driftspänning max.: 30.0 V

Driftspänning: 10 - 30.0 V

Kontakttyp: 1 NO

Utgångar: PNP

Kapslingsmaterial: Rostfritt stål

Utförande: Kapacitiv

Monteringstyp: infälld

Konstruktionsstorlek: M18

Anslutningstyp: M18

Min. temperatur: -25 °C

Max. temperatur: 85 °C

: IP67

Längd: 88.50 mm

Bredd: 88.5 mm

Diameter: 18 mm

Mått.: (Ø x L) 18 mm x 88.50 mm

Innehåll: 1 st

Nominell spänning: 30.0 V

Driftspänning: 24 V/DC

Kopplingsfrekvens: 100 Hz

Driftsström: 100 mA

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3417409 BALLUFF Kapacitiv sensor Kapacitiv BCS00MF BCS00MF M18 infälld PNP (Ø x L) 18 mm x 88.50 mm Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3417409 BALLUFF Kapacitiv sensor Kapacitiv BCS00MF BCS00MF M18 infälld PNP (Ø x L) 18 mm x 88.50 mm Piece

Beskrivning

Kapacitiva sensorer för objektdetektering har ett rätlinjigt elektriskt fält. Identifiera både fasta kroppar som plattor, kretskort, kartong, pappersbuntar, flaskor, plastblock och plastskivor samt vätskor genom behållarväggar eller rör i glas och plast (tjocklek max. 4 mm). Mått=Ø 18 x 88.5 mm, serie=M18, gänga (A)=M18x1, inbyggnad=nedsänkt, anslutning=anslutningsdon, M12x1-kontakt, 3-polig, kopplingsutgång=PNP slutare (NO), brytfrekvens=100 Hz, räckvidd = 1...8 mm, sensitivitet=switchavstånd justerbar, höljets material=rostfritt stål (1.4305), aktiv yta, material=PBT, omgivningstemperatur=-25...85 °C, driftspänning UB=10...30 VDC, godkännande/överensstämmelse=CocULusWEEE, kapslingsklass=IP67
