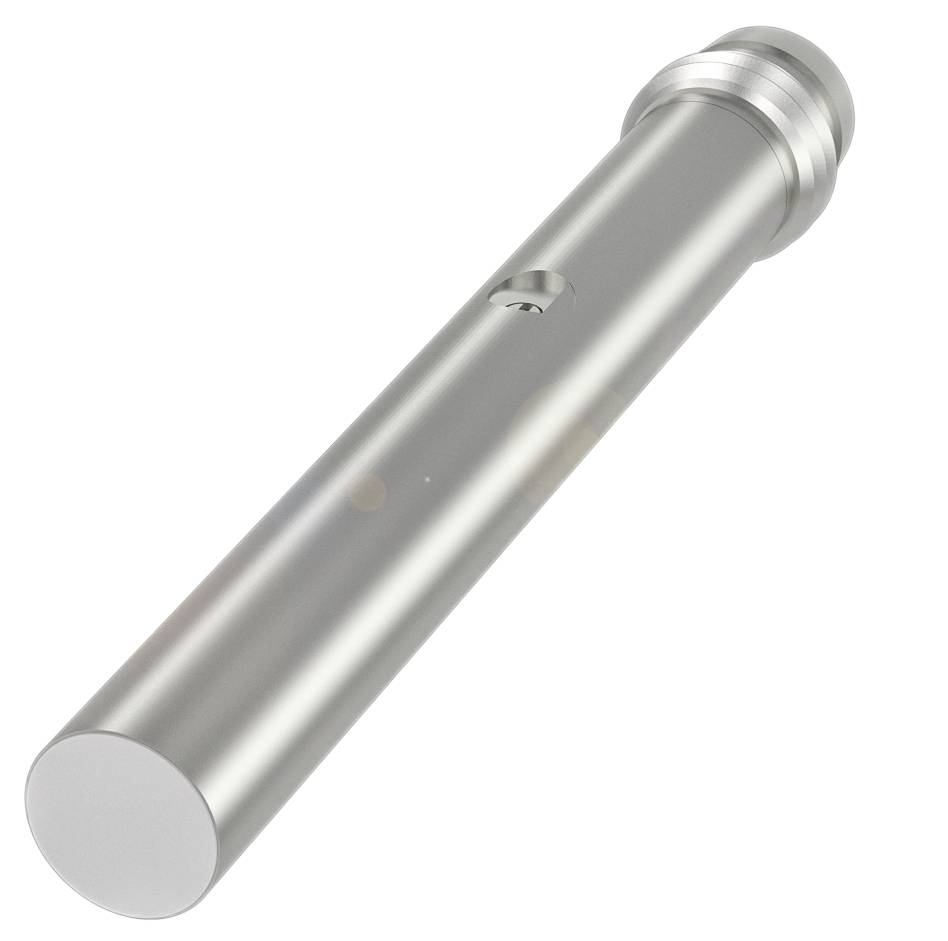

Name: BALLUFF Kapacitiv sensor Kapacitiv BCS001R BCS001R 6.5 mm infälld PNP (Ø x H) 6.5 mm x 54 mm
Brand: BALLUFF
SKU: 3417362
Availability: BackOrder

Höjdpunkter & detaljer

Beröringsfri sensor

Anslutning: Kontaktdon, M8x1-kontakt, 3-polig
Mått Ø 6.5 x 54 mm
Montering: Inbyggbar
Kopplingsutgång: PNP slutare (NO)
Serie G06

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 6.5 x 54 mm
Aktiv yta, material: PTFE
Anslutning: Kontaktdon, M8x1-kontakt, 3-polig
Serie G06
Driftspänning UB: 11 - 30 V DC
Montering: Inbyggbar
Höljets material: Rostfritt stål (1.4301)
Räckvidd 0.1...1.5 mm
Kopplingsutgång: PNP slutare (NO)
Brytfrekvens 100 Hz
Kapslingsklass: IP65
Sensitivitet: Justerbart kopplingsavstånd
Omgivningstemperatur -10...70 °C.
Extra egenskaper:
Leveransomfattning: Skruvmejsel|kortfattad bruksanvisning
Mått Ø 6.5 x 54 mm
Funktionsindikering: Ja
Nominell driftspänning: DC 24 V
Märkdriftström IE: 50 mA
Isolationsmärkspänning UI 75 V DC
Driftspänning UB: 11 - 30 V DC
Arbetskategori: DC-13
Rippel max. (% av UE): 10%
Brytfrekvens 100 Hz
Spänningsstabilitet statiskt max. 2 V.
Anslutning M8x1-kontakt, 3-polig
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 1.5 mm
Temperaturdrift max. (% av Sr): 15 %
Repeterbarhet max. (% av Sr): 2.0 %
MTTF (40 °C): 444 a.
Aktiv yta, material: PTFE
Skala: D6.5
Montering: Inbyggbar
Kopplingsutgång: PNP slutare (NO)
Höljets material: Rostfritt stål (1.4301)
Antal stift: 3
Serie G06
Tomgångsström IO max. vid UE: 10 mA
Sensitivitet: Justerbart kopplingsavstånd
Mätområde 0.1...1.5 mm

Typ av produkt: Kapacitiv sensor

Typ: BCS001R

Driftspänning (min.): 11.0 V

Driftspänning max.: 30.0 V

Driftspänning: 11.0 - 30.0 V

Kontakttyp: 1 NO

Avkänningsavstånd (max.): 1.5 mm

Utgångar: PNP

Kapslingsmaterial: Rostfritt stål

Utförande: Kapacitiv

Materialegenskaper: rostfri

Monteringstyp: infälld

Konstruktionsstorlek: 6.5 mm

Anslutningstyp: Kontakt

Min. temperatur: -10 °C

Max. temperatur: 70 °C

: IP65

Längd: 54.00 mm

Bredd: 54 mm

Höjd: 54 mm

Diameter: 6.5 mm

Mått.: (Ø x H) 6.5 mm x 54 mm

Innehåll: 1 st

Nominell spänning: 30.0 V

Driftspänning: 24 V/DC

Kopplingsfrekvens: 100 Hz

Driftsström: 50 mA

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3417362 BALLUFF Kapacitiv sensor Kapacitiv BCS001R BCS001R 6.5 mm infälld PNP (Ø x H) 6.5 mm x 54 mm

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3417362 BALLUFF Kapacitiv sensor Kapacitiv BCS001R BCS001R 6.5 mm infälld PNP (Ø x H) 6.5 mm x 54 mm

Beskrivning

Kapacitiva sensorer för objektdetektering har ett rätlinjigt elektriskt fält. Identifiera både fasta kroppar som plattor, kretskort, kartong, pappersbuntar, flaskor, plastblock och plastskivor samt vätskor genom behållarväggar eller rör i glas och plast (tjocklek max. 4 mm). Mått=Ø 6.5 x 54 mm, serie=G06, montering=nedsänkt, anslutning=anslutningsdon, M8x1-kontakt, 3-polig, kopplingsutgång=PNP slutande (NO), brytfrekvens=100 Hz, räckvidd=0.1...1.5 mm, känslighet=justerbart kopplingsavstånd, höljets material=rostfritt stål (1.4301), aktiv yta, material=PTFE, omgivningstemperatur=-10...70 °C, driftspänning UB=11...30 VDC, godkännande/överensstämmelse=CocULusWEEE, kapslingsklass IP65

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
