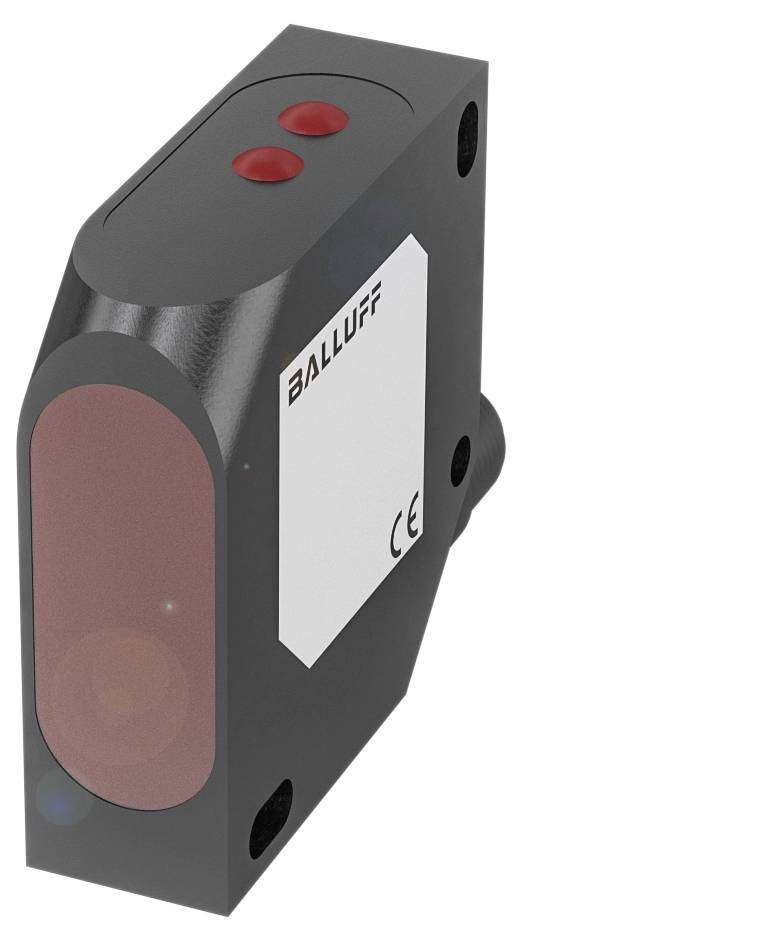

Liknande avbildning
BALLUFF BOD0005 Avståndsgivare 1 st 24 Trådlös - Sändare räckvidd max.: 100 mm (L x B x H) 50.00 x 17.00 x 50.00 mm
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Avståndsgivare
Driftspänning (min.)
18.0 V
Driftspänning max.
30.0 V
Max. räckvidd
100 mm
Typ
BOD0005
Datablad (PDF)
Antal
Toal (11 912,00 kr / stycken)
12 872,00 kr
-7 %
11 912,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Avståndssensor
- Mått 17 x 50 x 50 mm
- Serie 26K
- Gränssnitt: Analog, ström 4…20 mA
- linjärt stigande/fallande
- 2x PNP slutare/öppnare (NO/NC)
- Funktionsprincip: Optoelektronisk avståndssensor
- Funktionsprincip optisk: Triangulering
Tekniska specifikationer
- Huvudfunktioner:Mått: 17 x 50 x 50 mm
- Anslutning: Kontaktdon, M12x1-kontakt, 8-polig
- Upplösning 0.1 % FS
- Serie 26K
- Driftspänning UB: 18 - 30 V DC
- Funktionsprincip: Optoelektronisk avståndssensor
- Funktionsprincip optisk: Triangulering
- Höljets material: ABS
- Noggrannhet: ≤0.25 % FS.
- Ljustyp: Infrarött laserljus
- Ljuspunktstorlek 1.5 x 3.25 mm vid 100 mm
- Räckvidd 30...100 mm inställbar
- Gränssnitt: Analog, ström 4…20 mA
- linjärt stigande/fallande
- 2x PNP slutare/öppnare (NO/NC)
- Strålningskaraktäristiken: Divergent
- Repeterbarhet: 0.25 % FS
- Extra egenskaper:
- Mått 17 x 50 x 50 mm
- Fäste: Skruv M4
- Nominell driftspänning: DC 24 V
- Märkdriftström IE: 100 mA
- Isolationsmärkspänning UI 50 V DC
- beredskapsförskjuten TV max 300 ms
- Driftspänning UB: 18 - 30 V DC
- Maximal kapacitet för 0.1 µF för EU
- Brytfrekvens 1000 Hz
- Kapslingsklass: II
- Anslutning: Kontaktdon, M12x1-kontakt, 8-|polig
- Kortslutningsskydd: Ja
- Säker mot polvändning: Ja
- Nominellt kopplingsavstånd Sn: 100 mm, inställbart
- MTTF (40 °C): 9 a.
- Aktiv yta, material: PMMA
- Kopplingsutgång: 2x PNP slutande/brytande (NO/NC)
- Höljets material: ABS
- Kapslingsklass: IP 67
- Omgivningstemperatur -10...60 °C.
- Räckvidd 30...100 mm inställbar
- Frånslagsvajer toff max. 0.5 ms
- ljud max. 0.5 ms
- Tomgångsström IO max. vid UE: 40 mA
- Externt ljus max. 5000 lux
- Funktionsprincip optisk: Triangulering
- Laserklass enligt IEC 60825-1:2
- Ljustyp: Infrarött laserljus
- Ljuspunktstorlek 1.5 x 3.25 mm vid 100 mm
- Genomsnittlig effekt Po max. 1 mW
- Omkoppling optisk: Ljus- /mörkerswitch
- Strålningskaraktäristiken: Divergent
- Våglängd: 650 nm
- Ingångsfunktion: Trigger|emitter på/av
- Upplösning 0.1 % FS
- Repeterbarhet: 0.25 % FS
- Analog utgång: Analog, ström 4…20 mA
- Utgångskarakteristik: Linjär stigande/fallande
- Belastningsmotstånd RL max. (analog i) 500 ohm
- Noggrannhet: ≤0.25 % FS.
- Tidsfunktion: Urkopplingsfördröjning
- Tidsfunktion, längd 50 ms
- Medellivslängd 50000 h, 40 °C.
- Typ av produkt
Avståndsgivare
- Typ
BOD0005
- Innehåll
1 st
- Driftspänning
24
- Driftspänning (min.)
18.0 V
- Driftspänning max.
30.0 V
- Driftspänning
18.0 - 30.0 V
- Kontakttyp
1 PNP
- Sändare typ
Röd halvledarlaser
- Utgångar
PNP
- Upplösning
0.1 Fe %
- Räckvidd min. (öppet fält)
30 m
100 mm
- Tolerans ±
0.25 %
- Anslutningstyp
Kontakt
Kontakt
IP67
- Min. temperatur
-10 °C
- Max. temperatur
60 °C
- Längd
50.00 mm
- Bredd
17.00 mm
- Höjd
50.00 mm
- Mått.
(L x B x H) 50.00 x 17.00 x 50.00 mm
- Gängtyp anslutningssida
M12 x 1
- Tillverkarnr.
BOD0005
- Nominell spänning
30.0 V
- Antal poler
8
- Våglängd
650 nm
- Kapslingsmaterial
ABS
- Material
ABS
- Laserklass
2
- Avkänningsavstånd (max.)
100 mm
- Kopplingsfrekvens
1000 Hz
- Driftsström
100 mA
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3416232 BALLUFF BOD0005 Avståndsgivare 1 st 24 Trådlös - Sändare räckvidd max.: 100 mm (L x B x H) 50.00 x 17.00 x 50.00 mm
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3416232 BALLUFF BOD0005 Avståndsgivare 1 st 24 Trådlös - Sändare räckvidd max.: 100 mm (L x B x H) 50.00 x 17.00 x 50.00 mm
Beskrivning
Serie=26K, mått=17 x 50 x 50 mm, gränssnitt=analog, ström 4.20 mA linjär stigande/fallande 2x PNP slutande/öppnare (NO/NC), funktionsprincip=optoelektronisk avståndssensor, funktionsprincip optisk=Trianguation, strålkarakteristik=divert, ljustyp=laser infrarött ljus, Ljuspunktstorlek=1.5 x 3.25 mm vid 100 mm, räckvidd = 30...100 mm inställbar, noggrannhet=±0.25 % FS, upprepningsnoggrannhet= 0.25 % FS, upplösning=0.1 % FS, anslutning= anslutningsdon, M12x1-kontakt, 8-polig, höljets material=ABS, driftspänning UB=18...30 VDC, godkännande/överensstämmelse=CEcULUSEACWEEE
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
