En elektrisk skyddsrelä med märkningar för anslutningar. Den är avsedd för motorskydd och visar information som spänning och anslutningar.

En elektrisk skyddsrelä med märkningar för anslutningar. Den är avsedd för motorskydd och visar information som spänning och anslutningar.

Typ av produkt

Övervakningsreläer

Funktioner

PTC-övervakning

Kontakttyp

2 switch

Växelspänning (max.)

230 V/AC

Växelström (max)

8 A

Datablad (PDF)

Appoldt

Leverans tis 13 okt.

3 Styck (Bara så länge lagret räcker)

Antal

Styck

Toal (632,00 kr / stycken)

632,00 kr

exkl. moms

Endast 3 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Termistor-motorskyddsapparat

För PTC-givare enligt DIN 44081
Trådbrottsövervakning
Temperaturövervakning

Tekniska specifikationer

PTC: 1,5 kOhm (det tillåter att upp till 6 kommersiella PTC-termistorer är anslutna i serie)
Spänning i PTC-mätkrets: 7,4 V

Typ av produkt: Övervakningsreläer

Typ: TM-W

Funktioner: PTC-övervakning

Driftspänning: 230 V/AC

Kontakttyp: 2 switch

Växelspänning (max.): 230 V/AC

Växelström (max): 8 A

Bredd: 22.5 mm

Höjd: 80 mm

Mått.: (L x B x H) 100 x 22.5 x 80 mm

Innehåll: 1 st

Hysteres: 10 %

Längd: 100 mm

Utförande: PTC-övervakningsrelä

Visning: Lysdiod

Brytspänning: 230 V/AC

Brytström: 2 x 8 A

Typ: TM-W

Driftspänning (specifikationer): 230 V/AC

Dokument & nedladdningar

Datablad

Datablad 507921 Appoldt TM-W Övervakningsreläer 230 V/AC 2 switch PTC-övervakning 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 507921 Appoldt TM-W Övervakningsreläer 230 V/AC 2 switch PTC-övervakning 1 st

Beskrivning

Reläet fungerar med alla PTC-motstånd enligt DIN 44081 förutsatt att summan av motstånden vid seriekoppling ej överskrider 1500 Ω. Enheten fungerar enligt viloströmsprincip, dvs. mätkretsen övervakas för avbrott. Den maximala givarspänningen är 7,6 V. Transformatorn används enligt VDE 0551 och mätkretsen är galvaniskt skild från strömnätet. Vid små givarmotstånd är utgångsreläet tillslaget. Då frånkopplings-temperatur NAT (givarmotstånd högohmigt) uppnås slår utgångsrelät från. Tröskelvärdet på enheten är ca 3 K med en tolerans på ca ±8 °C. Återkopplingsvärdet (kopplingshysteres) är tröskelvärdet - 10 %.

Beskrivning

Reläet fungerar med alla PTC-motstånd enligt DIN 44081 förutsatt att summan av motstånden vid seriekoppling ej överskrider 1500 Ω. Enheten fungerar enligt viloströmsprincip, dvs. mätkretsen övervakas för avbrott. Den maximala givarspänningen är 7,6 V. Transformatorn används enligt VDE 0551 och mätkretsen är galvaniskt skild från strömnätet. Vid små givarmotstånd är utgångsreläet tillslaget. Då frånkopplings-temperatur NAT (givarmotstånd högohmigt) uppnås slår utgångsrelät från. Tröskelvärdet på enheten är ca 3 K med en tolerans på ca ±8 °C. Återkopplingsvärdet (kopplingshysteres) är tröskelvärdet - 10 %.

Fler intressanta produkter

(^*Alla priser är exkl. moms.)

ENTES SSRC-04 Övervakningsreläer 230 V/AC 1 switch Vätskenivå 1 st

ENTES SSRC-04 Övervakningsreläer 230 V/AC 1 switch Vätskenivå 1 st

Conrad Electronic

327,20 kr^*

Finder 072.51 Elektrodhållare 1 st

Finder 072.51 Elektrodhållare 1 st

Conrad Electronic

367,20 kr^*

Finder 072.500 Elektrod för övervakningsrelä Nivåövervakning (ledande vätskor) 1 st

Finder 072.500 Elektrod för övervakningsrelä Nivåövervakning (ledande vätskor) 1 st

Conrad Electronic

87,20 kr^*

Finder 72.01.9.024.0000 Övervakningsreläer 24 V/DC 1 switch Vätskenivå 1 st

Finder 72.01.9.024.0000 Övervakningsreläer 24 V/DC 1 switch Vätskenivå 1 st

Conrad Electronic

552,00 kr^*

Finder 72.01.8.024.0000 Övervakningsreläer 24 V/AC 1 switch Vätskenivå 1 st

Finder 72.01.8.024.0000 Övervakningsreläer 24 V/AC 1 switch Vätskenivå 1 st

Conrad Electronic

552,00 kr^*

Finder 72.01.8.240.0000 Övervakningsreläer 230 V/AC 1 switch Vätskenivå 1 st

Finder 72.01.8.240.0000 Övervakningsreläer 230 V/AC 1 switch Vätskenivå 1 st

Conrad Electronic

552,00 kr^*

Finder 072.11 Nivå-golvsensor för övervakningsrelä Vätskenivå 1 st

Finder 072.11 Nivå-golvsensor för övervakningsrelä Vätskenivå 1 st

Conrad Electronic

191,20 kr^*

Finder 072.01.06 Sond för övervakningsrelä 1 st

Finder 072.01.06 Sond för övervakningsrelä 1 st

Conrad Electronic

215,20 kr^*

Finder 72.01.8.240.0002 230 V/AC 1 switch Vätskenivå 1 st

Finder 72.01.8.240.0002 230 V/AC 1 switch Vätskenivå 1 st

Conrad Electronic

600,00 kr^*

Schneider Electric RM22LG11MR Övervakningsreläer 1 switch Nivåövervakning (ledande vätskor), In- eller utpumpning 1 st

Schneider Electric RM22LG11MR Övervakningsreläer 1 switch Nivåövervakning (ledande vätskor), In- eller utpumpning 1 st

Conrad Electronic

760,00 kr^*

Finder 72.42.0.230.0000 Omkopplingsrelä för pump 240 V/AC, 240 V/DC 1 NO, 1 NO 1 st

Finder 72.42.0.230.0000 Omkopplingsrelä för pump 240 V/AC, 240 V/DC 1 NO, 1 NO 1 st

Conrad Electronic

680,00 kr^*

Finder 072.51 Elektrodhållare 1 st

Finder 072.51 Elektrodhållare 1 st

Conrad Electronic

440,00 kr^*

Finder 72.42.0.024.0000 Omkopplingsrelä för pump 24 V/DC, 24 V/AC 1 NO, 1 NO 1 st

Finder 72.42.0.024.0000 Omkopplingsrelä för pump 24 V/DC, 24 V/AC 1 NO, 1 NO 1 st

Conrad Electronic

600,00 kr^*

Finder 072.01.15 Sond för övervakningsrelä Nivåövervakning (ledande vätskor) 1 st

Finder 072.01.15 Sond för övervakningsrelä Nivåövervakning (ledande vätskor) 1 st

Conrad Electronic

255,20 kr^*

ABB E452-5,7A Övervakningsreläer 1 NC Last 1 st

ABB E452-5,7A Övervakningsreläer 1 NC Last 1 st

Conrad Electronic

367,20 kr^*

Schabus 201753 Övervakningsreläer 1 NO Temperaturövervakning 1 st

Schabus 201753 Övervakningsreläer 1 NO Temperaturövervakning 1 st

Conrad Electronic

1 832,00 kr^*

Finder 70.92.0.024.0002 Thermistor-motorskyddsrelä 24 V/AC 2 switch Temperaturövervakning med PTC 1 st

Finder 70.92.0.024.0002 Thermistor-motorskyddsrelä 24 V/AC 2 switch Temperaturövervakning med PTC 1 st

Conrad Electronic

1 032,00 kr^*

tele E3TF01 Övervakningsreläer 1 switch Piece 1 st

tele E3TF01 Övervakningsreläer 1 switch Piece 1 st

Conrad Electronic

1 032,00 kr^*

Schneider Electric LRD10L Motorskyddsrelä Överlast 1 st

Schneider Electric LRD10L Motorskyddsrelä Överlast 1 st

Conrad Electronic

600,00 kr^*

Finder 10.51.8.230.0000 Skymningsrelä 1 st Driftspänning:230 V/AC Känslighet ljus: 1 - 80 lx 1 NO

Finder 10.51.8.230.0000 Skymningsrelä 1 st Driftspänning:230 V/AC Känslighet ljus: 1 - 80 lx 1 NO

Conrad Electronic

472,00 kr^*

Monitoring relay EMD-FL-3V-230 2885773 Phoenix Contact

Monitoring relay EMD-FL-3V-230 2885773 Phoenix Contact

Conrad Electronic

3 272,00 kr^*

Metz Connect 11060913 kopplingskkomponent 24, 24 V/AC, V/DC (max) 3 switch 1 st

Metz Connect 11060913 kopplingskkomponent 24, 24 V/AC, V/DC (max) 3 switch 1 st

Conrad Electronic

287,20 kr^*

Metz Connect 1103160522 Övervakningsreläer 230 V/AC (max) 2 switch 1 st

Metz Connect 1103160522 Övervakningsreläer 230 V/AC (max) 2 switch 1 st

Conrad Electronic

520,00 kr^*

Schneider Electric RM22TG20 Övervakningsreläer 208, 208 - 480, 480 V/DC, V/AC 2 switch Piece 1 st

Schneider Electric RM22TG20 Övervakningsreläer 208, 208 - 480, 480 V/DC, V/AC 2 switch Piece 1 st

Conrad Electronic

792,00 kr^*

Monitoring relay EMD-FL-V-300 2866048 Phoenix Contact

Monitoring relay EMD-FL-V-300 2866048 Phoenix Contact

Conrad Electronic

3 512,00 kr^*

Schneider Electric LRD07 690 V (max) 1 st

Schneider Electric LRD07 690 V (max) 1 st

Conrad Electronic

632,00 kr^*

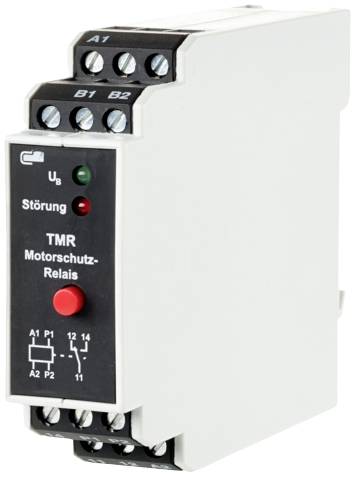

Metz Connect 11031605 Övervakningsreläer 230 V/AC (max) 1 switch 1 st

Metz Connect 11031605 Övervakningsreläer 230 V/AC (max) 1 switch 1 st

Conrad Electronic

552,00 kr^*

-7%

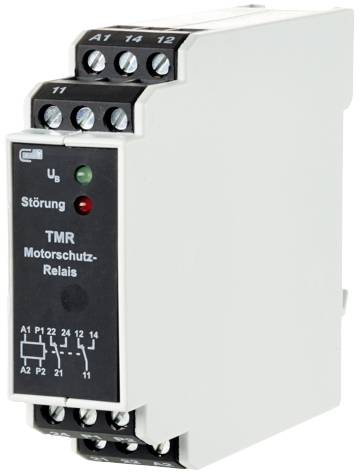

Metz Connect 1103151322 Övervakningsreläer 24, 24 V/AC, V/DC (max) 2 switch 1 st
