APEM DTSM-21N-V-B DTSM-21N-V-B Tryckströmställare 12 V/DC 0.05 A 1x Av/(På) momentan (L x B x H) 12 x 12 x 4.3 mm 1 st | Conrad Electronic | Conrad SE

Conrad
För att söka efter produkten anger du ett sökord, ett artikelnummer, ett EAN-nummer eller SKU-nummer.
Mitt konto

Logga in, registrera dig
Varukorgen

Aktuella kampanjer » Aktuella kampanjer »
Om Conrad

Egna varumärken
Tjänster

Utvalda tjänster
Inköp

Allt för dina inköp

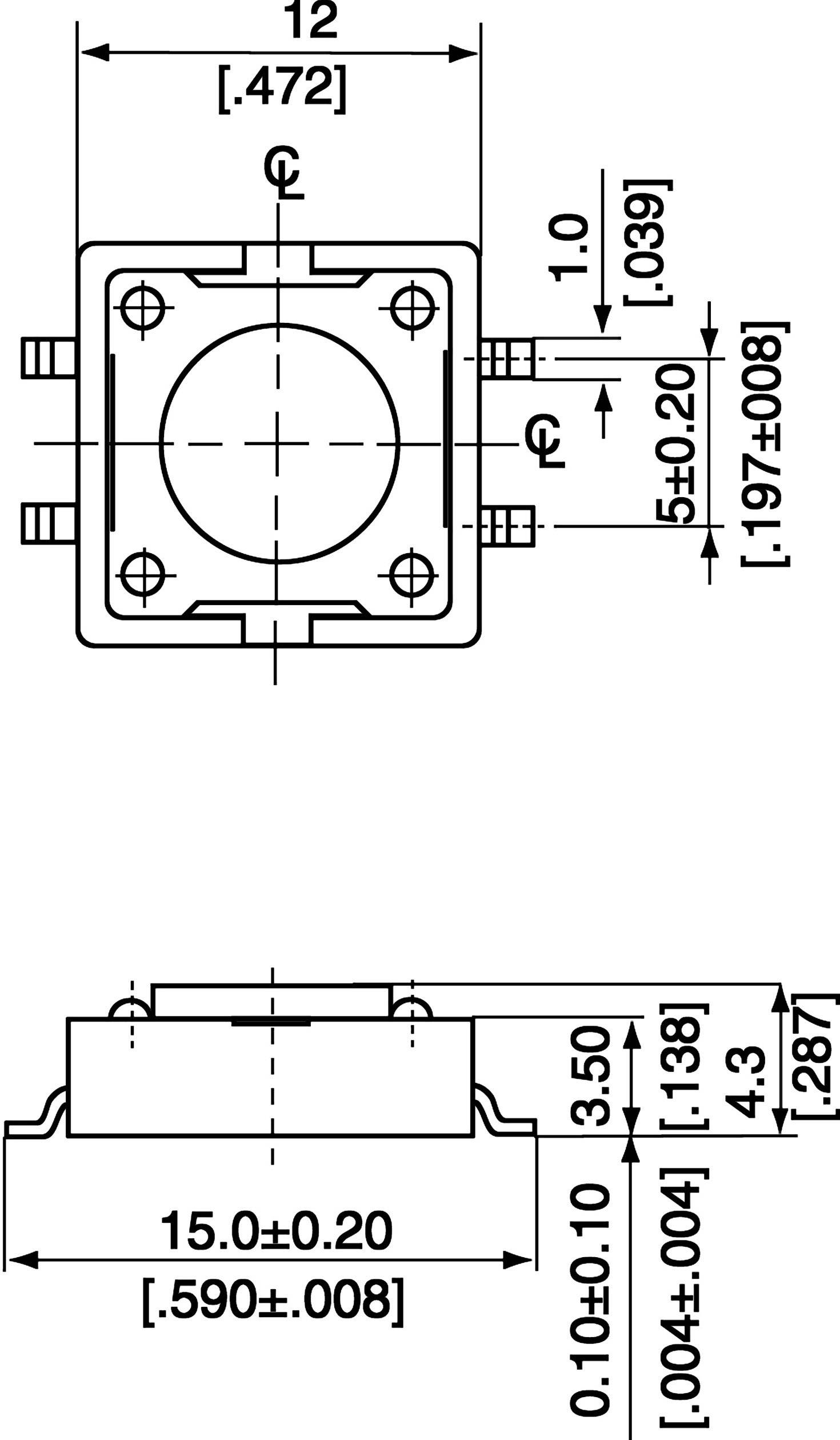

Teknisk ritning av en kvadratisk strömbrytare med dimensioner i millimeter och tum. Visar front- och sidovy med detaljerade måttangivelser.

Teknisk ritning av en kvadratisk strömbrytare med dimensioner i millimeter och tum. Visar front- och sidovy med detaljerade måttangivelser.

Ritning/kretsschema

Typ av produkt

Tryckströmställare

Typ av ljus

ingen

Växlingsposition

1x Av/(På)

Kontakttyp

1 NO

Anslutning

SMD

Datablad (PDF)

APEM

Leverans tis 13 okt.

787 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (6,65 kr / stycken)

6,65 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Tryckströmställare

Switch/tryckknapp - specifikationer: Upphöjd ställdon

Kapslings-/knappfärg: Svart

Funktioner: momentan

Utförande: SMD

Typ av ljus: ingen

Växlingsposition: 1x Av/(På)

Kontakttyp: 1 NO

Kontaktmaterial: försilvrad

Anslutning: SMD

Kontaktmotstånd: max 100 mΩ

Växelspänning: 12 V/DC

Växelström (max): 0.05 A

Min. temperatur: -25 °C

Max. temperatur: +70 °C

Längd: 12 mm

Bredd: 12 mm

Höjd: 4.3 mm

Elektrisk livslängd: 500 000 Betätigungen

Manövreringskraft: 1.6 N

Innehåll: 1 st

Mått.: (L x B x H) 12 x 12 x 4.3 mm

Utskärning på frontpanelen: 12 x 12 mm

Typ: DTSM-21N-V-B

Dokument & nedladdningar

Datablad

Datablad 707589 APEM DTSM-21N-V-B DTSM-21N-V-B Tryckströmställare 12 V/DC 0.05 A 1x Av/(På) momentan (L x B x H) 12 x 12 x 4.3 mm 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 707589 APEM DTSM-21N-V-B DTSM-21N-V-B Tryckströmställare 12 V/DC 0.05 A 1x Av/(På) momentan (L x B x H) 12 x 12 x 4.3 mm 1 st

Beskrivning

En-polig tryckknapp för SMD-teknik med taktil återkoppling, vilket även är användbart för membrantangentbord.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Tips

I beskrivningen av kopplingslägen betyder värden inom parentes att funktionen är avkännande.

Beskrivning

En-polig tryckknapp för SMD-teknik med taktil återkoppling, vilket även är användbart för membrantangentbord.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Tips

I beskrivningen av kopplingslägen betyder värden inom parentes att funktionen är avkännande.
