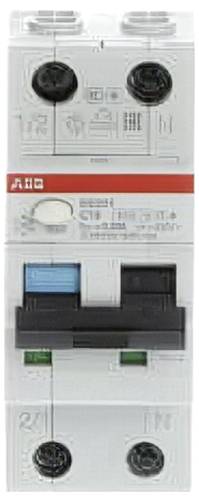

ABB 2CSR255180R1164 Jordfelsbrytare/Säkerhetsbrytare 16 A 0.03 A 240 V
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Jordfelsbrytare/Säkerhetsbrytare
Antal poler
2
Utlösningskarakteristik
C
Märkfelström
0.03 A
Nominell ström - avrundad
16 A
Tekniska specifikationer
- Typ av produkt
Jordfelsbrytare/Säkerhetsbrytare
- Antal poler
2
- Utlösningskarakteristik
C
- Märkfelström
0.03 A
- Tillverkarfärg
Vit
- Mått.
(L x B x H) 69 x 35 x 85 mm
- Innehåll
1 st
- Nominell ström
16 A
- Nominell ström - avrundad
16 A
- Brytningsförmåga
6 kA
- Driftspänning (specifikationer)
230 V
- Nominell spänning
240 V
- Bredd
35 mm
- Höjd
85 mm
- Längd
69 mm
- UKCA
Ja
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3789672 ABB 2CSR255180R1164 Jordfelsbrytare/Säkerhetsbrytare 16 A 0.03 A 240 V
Beskrivning
FI/LS-brytare (RCBOs) ger person- och materiella skydd samt ett skydd mot elektriskt tändade bränder enligt din VDE 0100-410 och din VDE 0100-530. De skyddar enfasströmkretsar mot överbelastning och kortslutningsströmmar, skydd vid sinusformade växelströmmar och pulserande strömmar med slät likfelström på upp till 6 mA mot jord. Samt felskydd (skydd vid indirekt kontakt), extra skydd (med i?n = 30 mA) och brandskydd (med i?n = 300 mA). De uppfyller produktstandarderna IEC/en 61009-1 (VDE 0664-20), IEC/en 61009-2-1 (VDE 0664-21). Användningsområden är hushålls-, industri- och industriapplikationer. Det omfattande tillbehörssortimentet ger allt som was i dina installationsarbeten. Många godkännanden gör DS201 redo för användning över hela världen. Mätbrytarkapacitet enligt IEC/en 61009 ICN = 6 kA. RCbo DS201 A typ A är 1-polig skyddad (LS), 2-polig brytande.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Felsökarmart: Typ A.
- Provningsutrustningens driftspänning (Ut): (Minimum) 170 V, (maximum 264
- Isolationsprovningsspänning 2 kV
- Nominell gränskortslutningsförmåga (ICU) 10 kA
- Märkkapacitet (IΔm): EN 61009-1 6000 A, IEC 61009-1 6000 A.
- Nominell brytförmåga i, märkfelbrytförmåga IΔm (ICS): 7.5 kA
- Inmatning: Valfri
- Visning av brytarläge: RÖD TILL / grön AV
- Energibegränsningsklass: 3
- Elektrisk livslängd 10000 000 cykler
- Mekanisk belastbarhet 20000 cykler
- Antal skyddade poler: 1
- Antal poler 1P+N
- Antal modulavstånd per din-skena 2
- Felindikering: Blå markering på växelspaken
- Tidsfördröjning Fi: Momentant
- N-chefens ställning: Höger
- Åtdragningsmoment 2.8 N.
- m
- Tillbehör: Hjälpkontakt, signal- /hjälpkontakt, justerbar hjälpkontakt, arbetsströmutlösare, underspänningsutlösare, motor-/fjärrdrivning
- Skåptyp: Isoleringsmaterial grupp i - II, RAL 7035
- Typ skruvklämma: Störningssäker, dubbelriktad cylinderlift-anslutning
- Kopplingshandtagets material: Isoleringsmaterialgrupp II, svart, plomberbar
- Tillbehör kan monteras: Ja
- Anslutningsmöjlighet:
- Fasskena 10... 10 mm²
- flertrådig 0.75... 25 mm²
- Flexibel med ändhylsa 0.75... 16 mm²
- flexibel 0.75 16 mm²
- Nominell area: (1 - styv) 0.75 … 25 m², (4 - flertrådig) 0.75 … 16 m²
- Avisoleringslängd: 12 mm
- Anslutningstyp: Skruvklämma
- Manöverversion: Omkopplare
