Ziehl MU2000K T236053 Mätomvandlare

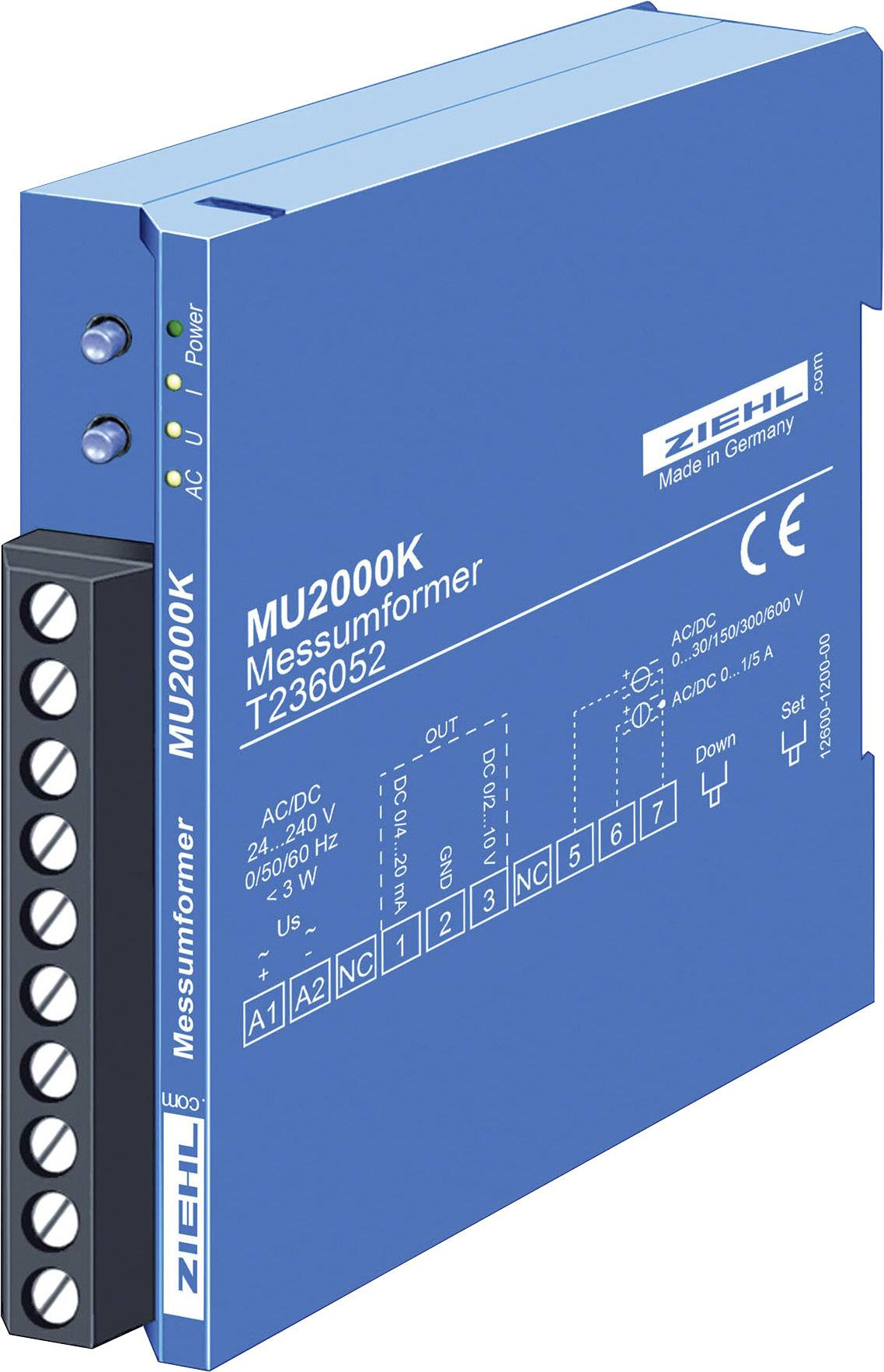

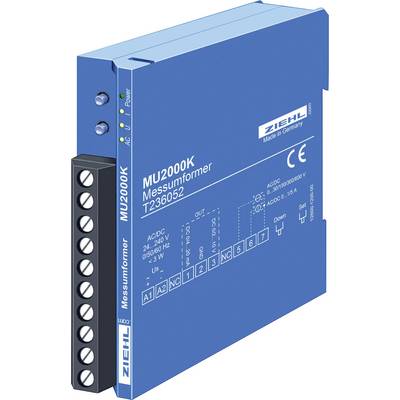

Blå mätomvandlare med påskriften 'MU2000K', tillverkad i Tyskland, visar anslutningar, tekniska specifikationer och företagslogotyp.

Typ av produkt

Mätomvandlare

Typ

MU2000K

Driftspänning (specifikationer)

24 V/DC 48 V/DC 110 V/AC 230 V/AC(4) 24 V/AC 48 V/AC 110 V/DC 230 V/DC

Datablad (PDF)

13 Styck

Antal

Styck

Toal (1 992,00 kr / stycken)

Rapportera juridiska problem

Höjdpunkter & detaljer

Universal-mätomvandlare typ MU2000K AC och DC

AC och DC-mätning möjlig utan omkoppling
Nollpunkt och FullScale för övriga mätområden kan valfritt fördelas av användaren
Potentialdelning mellan ingång, utgång och styrspänning

Tekniska specifikationer

Styrspänning Us: AC/DC 24V-240 V, 0/50/60 Hz< 3 W< 8 VA; DC 20,4 - 297 V, AC 20 - 264 V
Mätingång spänning: AC/DC 0-30/150/300/600 V, 80-120 V, Ri = 500 kΩ, max. 600 V;max. 300 V mot GND
Noggrannhet: DC ≤ 0,1 % AC ≤ 0,5 % (50/60 Hz) från slutvärdet;temperaturdrift <0,02 %K
Mätingång ström: AC/DC 1A, 5A, max. 7,5 A/4s, 25A/1s, 30 mΩ
Noggrannhet: DC ≤ 0,1 % AC ≤ 0,5 % (50/60 Hz) från slutvärdet;temperaturdrift <0,02 %K.

Typ: MU2000K

Typ av produkt: Mätomvandlare

Driftspänning (specifikationer): 24 V/DC
48 V/DC
110 V/AC
230 V/AC(4)
24 V/AC
48 V/AC
110 V/DC
230 V/DC

Dokument & nedladdningar

Datablad

Datablad 1462373 Ziehl MU2000K T236053 Mätomvandlare

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1462373 Ziehl MU2000K T236053 Mätomvandlare

Beskrivning

Mätomvandlaren MU2000K kan som ingångssignal för lik- och växelspänning upp till 600 V samt mäta lik- och växelströmar 0 …1/5 A. Två förprogrammerade mätområden står till förfogande. Fler mätområden kan enkelt fördelas.

Utgångssignaler 0/2-10 V och 0/4-20 mA är potentiellt isolerade från mätingång och styrspänning. Med dess universella nätenhet AC/ DC 24 - 240 V kan mätomvandlaren drivas på alla vanliga matningsspänningar.

MU2000K lämpar sig t.ex. för mätning av spänning och laddström till batterier. Som mätomvandlare för AC-signaler kan den upptäcka spänningar och strömmar i strömgenererade system.
