Yageo Nexensos 30201063 PCB 2225 PT1000 Platina-temperatursensor -40 till +150 °C 1000 Ω 3850 ppm/K Box
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Box
Typ av produkt
Platina-temperatursensor
Utförande
PT1000
Temperaturmätningsområde (max.)
+150 °C
Anslutningstyp
Lödning
Datablad (PDF)
420 Styck (Bara så länge lagret räcker)
Antal
Toal (14,32 kr / stycken)
14,32 kr
exkl. moms
30 dagars öppet köp
Höjdpunkter & detaljer
Platina-temperatursensor, i tunnskiktteknik
- PT-Chip monterad på ett kretskort
- Enkel anslutning till trådar
- Enklare och effektivare koppling i sensorrör
- Pads på motstående ytor - ingen risk för kortslutning
- Hög noggrannhet och utbytbarhet av PT-sensorn
- Finns i stort antal
Viktig information!
Tekniska specifikationer
- DIN EN 60751;
- Mätström 0.1 till 0.3 mA
- Chipet är blyfritt lött
- Anslutningspads kan blyfritt lödas
- Förpackning: Plastlåda
- Förpackningstyp
Box
- Typ av produkt
Platina-temperatursensor
- Typ
PCB 2225
- Utförande
PT1000
- Temperaturmätningsområde (min.)
-40 °C
- Temperaturmätningsområde (max.)
+150 °C
- Mätområde Temperatur
-40 till +150 °C
- Anslutningstyp
Lödning
- Noggrannhetsklass
B (F0.30)
- Jordresistans
1000 Ω
- Temperaturkoefficient
3850 ppm/K
- Längd
22 mm
- Bredd
2.5 mm
- Höjd
0.9 mm
- Mått.
(L x B x H) 22 x 2.5 x 0.9 mm
Dokument & nedladdningar
Datablad
Datablad 2482907 Yageo Nexensos 30201063 PCB 2225 PT1000 Platina-temperatursensor -40 till +150 °C 1000 Ω 3850 ppm/K Box
Beskrivning

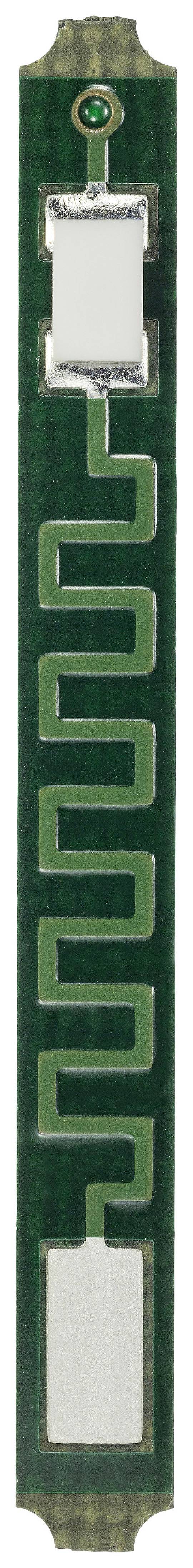

Temperatursensorn av platina är speciellt framtagen för användning inom kalorimetri. Det mätaktiva elementet bildar temperatursensoren i SMD-form på ett kretskort. Chipet är kopplat med anslutningstrådar genom meanderutformade ledarbanor för att reducera värmeutstrålningen och för att förhindra en falska mätresultat.
