Wiha 47210 Typ-2 mätadapter 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Höjdpunkter & detaljer

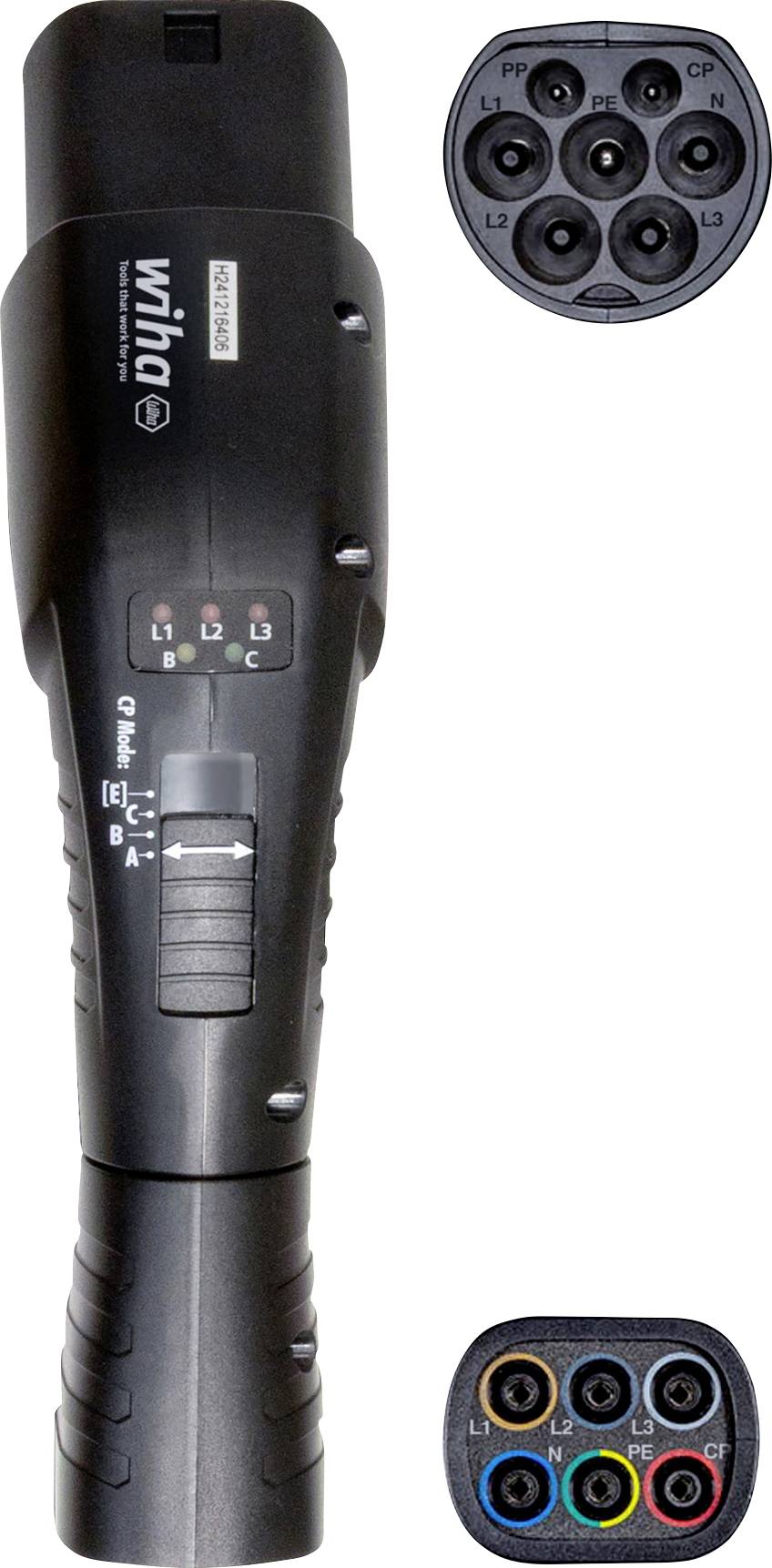

Wallbox-testadapter typ-2 för installationsprovare (47210)
- Snabb och enkel funktionskontroll av vägglådor med typ 2-anslutning
- Intuitiv manövrering med skjutreglage för CP-modus-val
- Möjliggör e-felsimulering för en omfattande Wallbox-felsökning enligt VDE-krav
- Användning av mätadaptern utan installationsprovare genom integrerad LED-statusindikator
Tekniska specifikationer
- PP-simulering: Öppen, 13A, 20A, 32A, 63a
- Anslutningar: 4 mm säkerhetsanslutningar (L1, L2, L3, N, PE) och jordat uttag för lastkontroll
- Fasvisning: Led-signalering för alla tre faser
- Typ av produkt
mätadapter
- Utförande
Mätadapter för kontroll av E-laddningsstation (EVSE) typ-2
- Vikt
850 g
- Mätningskategori
CAT III 300 V
- Bredd
110 mm
- Höjd
190 mm
- Längd
250 mm
- Djup
45 mm
- Typ
Typ-2
(ej certifierad kalibrering)
- UKCA
Ja
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3639966 Wiha 47210 Typ-2 mätadapter 1 st
Beskrivning
Wallbox säkra funktion är viktig, vare sig det gäller den första nätanslutningen eller återkommande kontroller, för att undvika bikostnader och säkerhetsrisker. Wiha Wallbox-testadapter stöder tillsammans med installationsprovare snabb, säker och normanpassad kontroll av vägglådor direkt via typ-2-anslutningen på stationen - helt utan att trasslig omkoppling sker
Med hjälp av skjutreglaget kan kontrollpilots verkliga tillstånd simuleras: Från A - ”fordon som inte är anslutet” via B - ”fordon anslutna, inte laddande” till C - ”elfordon anslutna, laddfärdiga, luftventilation ej nödvändig”. Dessutom simuleras CP-felet "E" så att en omfattande diagnostisk Wallbox enligt VDE-anvisningar kan utföras. Den integrerade LED-displayen ger alltid tydlig återkoppling om laddningsberedskap och fas, även utan installationsprovare för en snabbcheck. I kombination med Wiha installationsprovare kan typiska mätningar genomföras, t.ex. spänning, frekvens, fasföljd, olika RCD-tester (även för EV-RCDs med 6mA likspänningsfelströmmar), isolationsmotstånd, lågohmmätningar, lednings- och slingimpedans.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Med hjälp av skjutreglaget kan kontrollpilots verkliga tillstånd simuleras: Från A - ”fordon som inte är anslutet” via B - ”fordon anslutna, inte laddande” till C - ”elfordon anslutna, laddfärdiga, luftventilation ej nödvändig”. Dessutom simuleras CP-felet "E" så att en omfattande diagnostisk Wallbox enligt VDE-anvisningar kan utföras. Den integrerade LED-displayen ger alltid tydlig återkoppling om laddningsberedskap och fas, även utan installationsprovare för en snabbcheck. I kombination med Wiha installationsprovare kan typiska mätningar genomföras, t.ex. spänning, frekvens, fasföljd, olika RCD-tester (även för EV-RCDs med 6mA likspänningsfelströmmar), isolationsmotstånd, lågohmmätningar, lednings- och slingimpedans.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Användning: För funktions- och säkerhetstest av laddningsstationer (väggboxar) för elektromobilitet.
- Användning med Wiha installationsprovare.
- Säkerhets- och funktionstest enligt din VDE 0100-600 (IEC 60364-6) och din VDE 0105-100 (en 50110) för vägglådor enligt din VDE 0122-1 (IEC 61851-1).
