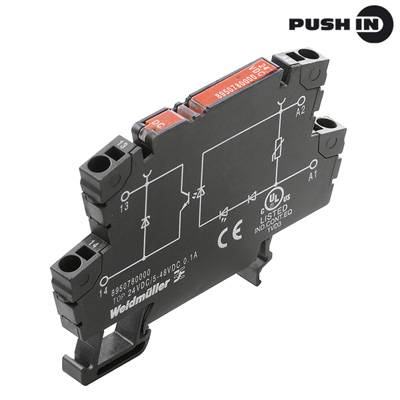

Weidmüller Optokopplande relä 8950980000-10 0.5 A Växelspänning (max.): 48 V/DC Likströmsbrytare 10 st
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Package
Typ av produkt
Optokopplande relä
Styrspänning (min.)
24 V/DC
Styrspänning (max.)
24 V/DC
Växelspänning (max.)
48 V/DC
Datablad (PDF)
5 Set
Visa alternativ
Antal (förpackningsstorlek 10 st)
Toal (207,20 kr / stycken)
2 072,00 kr
exkl. moms
Fri frakt
Endast 5 Set kvar på lager
Höjdpunkter & detaljer
Halvledarreläer
- Industriförpackning med 10 styck
Tekniska specifikationer
- Lagringstemperatur, max 80 °C.
- Lagringstemperatur, min. -40 °C.
- Statusindikering med LED grön
- Inkopplingsfördröjning: < 20 µs
- Urkopplingsfördröjning: ≤ 600 µs
- Spänningsfall vid max. belastning: < 1 V.
- Läckström: < 10 µA
- Kortslutningssäker: Nej
- Färg: svart
- Märkspänning: 300 V
- Överspänningskategori: III
- Kryp- och luftsträcka, styrsida - lastsida: > 3 mm
- Stötspänning: 4 kV (1,2/50 µs)
- Fukt: 5...95 % relativ fuktighet, Tu = 40 °C, ingen kondensbildning
- MTTF: 2.500 år
- Till-/frånkopplingsspänning 19.2 V / 6 V DC
- Skyddskrets: Varistor, polvändningsskydd
- Belastningskategori DC1
- Skyddskrets lastsida: Frihjulsdiod
- Bärskena TS 35
- Brännbarhetsklass UL 94: V-0
- Föroreningsgrad: 2
- Spänningshållfasthet styrsida - lastsida: 1,2 kVeff / 1 min.
- Avisoleringslängd Mätanslutning 10 mm
- Klämområde, mätningsanslutning: 1,5 m²
- Klämspann, min.: 0,5 m²
- Klämspann, max 2,5 m²
- Ledaranslutningsarea AWG, min.: AWG 20
- Ledaranslutningsarea AWG, max.: AWG 14
- Ledningsanslutningsarea, enkeltrådig, min.: 0,5 m²
- Ledningsanslutningsarea, enkeltrådig, max. 1,5 mm²
- Ledaranslutningsarea, fintrådig, min.: 0,5 mm²
- Ledaranslutningsarea, fintrådig, max. 1,5 mm²
- Ledaranslutningsarea, fintrådig, min. (AWG): AWG 20
- Ledaranslutningsarea, fintrådig, max. (AWG): AWG 14
- Ledaranslutningsarea, fintrådig AEH med platskrage din 46228/4, min.: 0,5 mm²
- Ledaranslutningsarea, fintrådig AEH med platskrage din 46228/4, max. 1,5 mm²
- Ledaranslutningsarea, fintrådig, AEH (din 46228-1), min.: 0,5 mm²
- Ledaranslutningsarea, fintrådig, AEH (din 46228-1), max. 1,5 mm²
- Bladmått 0,6 x 3,5 mm
- Max. brytfrekvens (DC styrspänning) 200 Hz
- Förpackningstyp
Package
- Typ av produkt
Optokopplande relä
- Typ
TOP 24VDC/48VDC 0,5A
- Anslutningstyp
Likströmsbrytare
- Anslutning
Push-In-klämma
- Styrspänning (min.)
24 V/DC
- Styrspänning (max.)
24 V/DC
- Styrspänningsområde
24 - 24 V/DC
- Styrström (max.)
7 mA
- Kopplingsspänning (min.)
5 V/DC
- Växelspänning (max.)
48 V/DC
- Belastningsström (max.)
0.5 A
- Max. bryteffekt
170 mW
- Utgångsspänning (min.)
5 V/DC
- Utgångsspänning (max.)
48 V/DC
- Utgångsström max.
0.5 A
- Kontakttyp
1 NO
- Min. temperatur
-20 °C
- Max. temperatur
+60 °C
IP20
- Bredd
6.1 mm
- Höjd
79.4 mm
- Djup
55 mm
- Vikt
19.6 g
- Industriförpackning
Ja
- Driftström (max.)
0.5 A
- Innehåll
10 st
- Märkströmspänning
24 V/DC
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 391978 Weidmüller Optokopplande relä 8950980000-10 0.5 A Växelspänning (max.): 48 V/DC Likströmsbrytare 10 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 391978 Weidmüller Optokopplande relä 8950980000-10 0.5 A Växelspänning (max.): 48 V/DC Likströmsbrytare 10 st
Beskrivning
Observera, denna text är maskinöversatt.
Solid-state reläer. TERMOPTO, Märkstyrspänning: 24 V DC ± 20%, Märk kommuteringsspänning: 5 ... 48 V DC, märkström: 500 mA, PUSH IN fjäderanslutning. TERMOPTO halvledarreläet 5 ... 48 V DC 0,5 A utgångs versioner, med AC eller DC-ingång, i olika utföranden där: med PUSH IN-anslutning, i mm bredd 6,1, med olika skyddskretsar i ingången (rullning diod, varistor, RC-filter) jackkorskopplingar bifogas.
Solid-state reläer. TERMOPTO, Märkstyrspänning: 24 V DC ± 20%, Märk kommuteringsspänning: 5 ... 48 V DC, märkström: 500 mA, PUSH IN fjäderanslutning. TERMOPTO halvledarreläet 5 ... 48 V DC 0,5 A utgångs versioner, med AC eller DC-ingång, i olika utföranden där: med PUSH IN-anslutning, i mm bredd 6,1, med olika skyddskretsar i ingången (rullning diod, varistor, RC-filter) jackkorskopplingar bifogas.
