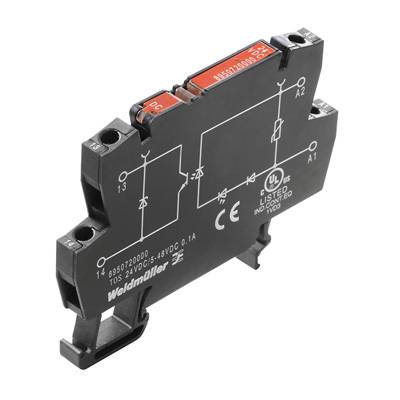

Weidmüller Optokopplande relä 8950700000-10 0.1 A Växelspänning (max.): 48 V/DC 10 st
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Package
Typ av produkt
Optokopplande relä
Styrspänning (min.)
5 V/DC
Styrspänning (max.)
5 V/DC
Växelspänning (max.)
48 V/DC
Datablad (PDF)
5 Set
Visa alternativ
Antal (förpackningsstorlek 10 st)
Toal (151,20 kr / stycken)
1 752,00 kr
-14 %
1 512,00 kr
exkl. moms
Fri frakt
Endast 5 Set kvar på lager
Höjdpunkter & detaljer
Halvledarreläer
- Industriförpackning med 10 styck
Tekniska specifikationer
- Lagringstemperatur, max 80 °C.
- Lagringstemperatur, min. -40 °C.
- Statusindikering med LED grön
- Inkopplingsfördröjning: < 13 µs
- Urkopplingsfördröjning: < 42 µs
- Spänningsfall vid max. belastning: < 1 V.
- Läckström: < 10 µA
- Kortslutningssäker: Nej
- Färg: svart
- Märkspänning: 300 V
- Överspänningskategori: III
- Kryp- och luftsträcka, styrsida - lastsida: > 3 mm
- Stötspänning: 4 kV (1,2/50 µs)
- Fukt: 5...95 % relativ fuktighet, Tu = 40 °C, ingen kondensbildning
- MTTF: 2.500 år
- Till-/frånkopplingsspänning 4 V / 1.25 V DC
- Skyddskrets: Varistor, polvändningsskydd
- Belastningskategori DC1
- min./max. Brytström: 100 µA
- Skyddskrets lastsida: Frihjulsdiod
- Bärskena TS 35
- Brännbarhetsklass UL 94: V-0
- Föroreningsgrad: 2
- Spänningshållfasthet styrsida - lastsida: 1,2 kVeff / 1 min.
- Avisoleringslängd Mätanslutning 9 mm
- Klämområde, mätningsanslutning: 2,5 m²
- Klämspann, min.: 0,5 m²
- Klämspann, max 4 m²
- Ledaranslutningsarea AWG, min.: AWG 20
- Ledaranslutningsarea AWG, max.: AWG 12
- Ledningsanslutningsarea, enkeltrådig, min.: 0,5 m²
- Ledningsanslutningsarea, enkeltrådig, max. 4 mm²
- Ledaranslutningsarea, fintrådig, min.: 0,5 mm²
- Ledaranslutningsarea, fintrådig, max. 2,5 mm²
- Ledaranslutningsarea, fintrådig, min. (AWG): AWG 20
- Ledaranslutningsarea, fintrådig, max. (AWG): AWG 12
- Ledaranslutningsarea, fintrådig AEH med platskrage din 46228/4, min.: 0,5 mm²
- Ledaranslutningsarea, fintrådig AEH med platskrage din 46228/4, max. 1,5 mm²
- Ledaranslutningsarea, fintrådig, AEH (din 46228-1), min.: 0,5 mm²
- Ledaranslutningsarea, fintrådig, AEH (din 46228-1), max. 1,5 mm²
- Bladmått 0,6 x 3,5 mm
- Max. brytfrekvens (DC styrspänning) 3.000 Hz
- Åtdragningsmoment, min. 0,4 Nm
- Åtdragningsmoment, max. 0,6 Nm
- Förpackningstyp
Package
- Typ av produkt
Optokopplande relä
- Typ
TOS 5VDC/48VDC 0,1A
- Anslutning
Skruv
- Styrspänning (min.)
5 V/DC
- Styrspänning (max.)
5 V/DC
- Styrspänningsområde
5 - 5 V/DC
- Styrström (max.)
7.7 mA
- Kopplingsspänning (min.)
5 V/DC
- Växelspänning (max.)
48 V/DC
- Belastningsström (max.)
0.1 A
- Max. bryteffekt
40 mW
- Utgångsspänning (min.)
5 V/DC
- Utgångsspänning (max.)
48 V/DC
- Utgångsström max.
0.1 A
- Kontakttyp
1 NO
- Min. temperatur
-20 °C
- Max. temperatur
+60 °C
IP20
- Bredd
6.1 mm
- Höjd
74.4 mm
- Djup
55 mm
- Vikt
20.3 g
- Industriförpackning
Ja
- Driftström (max.)
0.1 A
- Innehåll
10 st
- Märkströmspänning
5 V/DC
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 391943 Weidmüller Optokopplande relä 8950700000-10 0.1 A Växelspänning (max.): 48 V/DC 10 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 391943 Weidmüller Optokopplande relä 8950700000-10 0.1 A Växelspänning (max.): 48 V/DC 10 st
Beskrivning
Observera, denna text är maskinöversatt.
Solid-state reläer. TERMOPTO, Märkstyrspänning: 5 V DC ± 20%, Märk kommuteringsspänning: 5 ... 48 V DC, märkström: 100 mA, Skruv. TERMOPTO halvledarreläet 5 ... 48 V DC 0,1 A utgångs versioner, med AC eller DC-ingång, i olika utföranden där: med skruv i 6,1 mm bredd med olika skyddskretsar i inmatnings (rullning diod, varistor). Jackkorskopplingar medföljer.
Solid-state reläer. TERMOPTO, Märkstyrspänning: 5 V DC ± 20%, Märk kommuteringsspänning: 5 ... 48 V DC, märkström: 100 mA, Skruv. TERMOPTO halvledarreläet 5 ... 48 V DC 0,1 A utgångs versioner, med AC eller DC-ingång, i olika utföranden där: med skruv i 6,1 mm bredd med olika skyddskretsar i inmatnings (rullning diod, varistor). Jackkorskopplingar medföljer.
