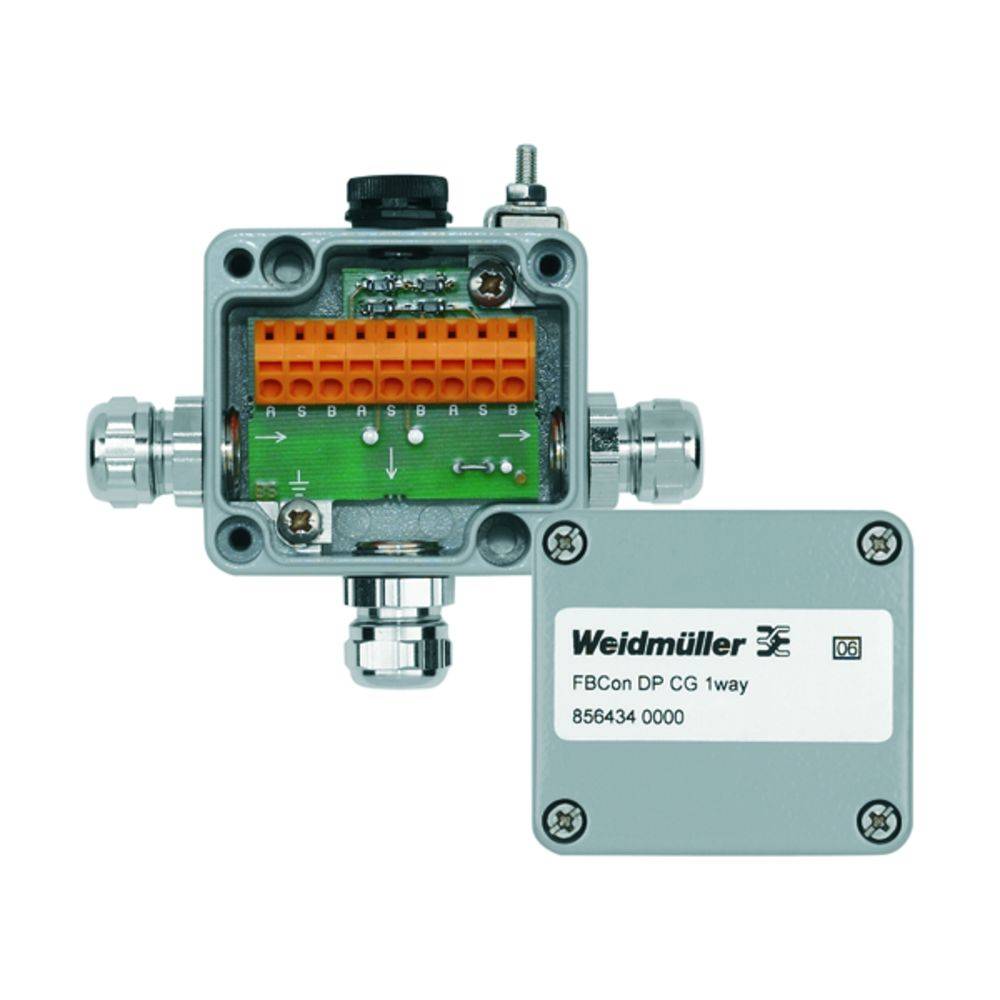

Weidmüller FBCON DP CG 1WAY 8564340000 Sensor/ställdon passiv PROFIBUS-DP Standardfördelare med bussterminering 1 st Pie
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Sensor/ställdon passiv
Antal fördelare
1-polig
Beläggning
enfasig
Typ
FBCON DP CG 1WAY
Datablad (PDF)
5 Styck
Antal
Toal (1 352,00 kr / stycken)
1 352,00 kr
exkl. moms
Fri frakt
Endast 5 Styck kvar på lager
Höjdpunkter & detaljer
Standardfördelare
- FBCon DP CG 1way
Tekniska specifikationer
- Förpackningstyp
Piece
- Typ av produkt
Sensor/ställdon passiv
- Beläggning
enfasig
- Typ
FBCON DP CG 1WAY
- Huvudkabel
Nej
- Antal fördelare
1-polig
- Statusdisplay
utan LED
- Anslutning
Fjäderklämma
- Bredd
58 mm
- Längd
64 mm
IP66
- Max. temperatur
+80 °C
- Min. temperatur
-40 °C
- Anslutning tvärsnitt max.
1.5 mm²
- Anslutning tvärsnitt min.
0.5 mm²
- Anslutningstyp (fördelardosa)
Fjäderkraftanslutning
- Höljematerial
Aluminium
- Vikt
262 g
- Tillverkarnr.
8564340000
- Tillverkarfärg
Grå
- Innehåll
1 st
- Höjd
36 mm
- Egenskaper
med bussterminering
- Typ
FBCon DP CG 1way
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 258175 Weidmüller FBCON DP CG 1WAY 8564340000 Sensor/ställdon passiv PROFIBUS-DP Standardfördelare med bussterminering 1 st Pie
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 258175 Weidmüller FBCON DP CG 1WAY 8564340000 Sensor/ställdon passiv PROFIBUS-DP Standardfördelare med bussterminering 1 st Pie
Beskrivning
Standardfördelare. IP 66. Fältbussfördelaren FBCon DP används för koppling av 1 - 8 ställdon, givare och kontroll I/O's till ett PROFIBUS nätverk. Avsvängningarna (T-anslutningarna) kopplar de enskilda busskomponenterna med bussledningen. Den aktuella stickledningslängden påverkas av överföringshastighet, och bör vara kort. Summan av alla påsticksledningar får ej överskrida 1,5 MBaud 6,6 m. Stamledningen leds över EMV-kabelkopplingen in i ett hölje av aluminium/rostfritt stål och fästs där med dragfjäderklämmor. Anpassningsledningen ansluts till enheten via en B-kodad M12-anslutning eller via en EMV-kabelkoppling. I början och I slutet av PROFIBUS-DP-nätverket måste avslutningsmotstånd slås på. Terminatormodulen klarar denna uppgift. 24 VDC-spänningsförsörjningen införs via den högra kabelkopplingen. För att motverka växelcykler i klimatet är höljet utrustat med ett tryckutjämnande element. I allmänhet bör man vid installationen beakta PROFIBUS användarorganisations riktlinjer. Fördelaren har följande egenskaper: Dragfjäderanslutningsteknik. EMC-kabelkoppling. M12 kontaktdon. Utanförliggande jordanslutning. Oavbruten bussdrift. Tryckutjämnande element. Kapslingsklass IP66. Utförande i rostsfritt stål, PROFIBUS-DP kompatibel.
