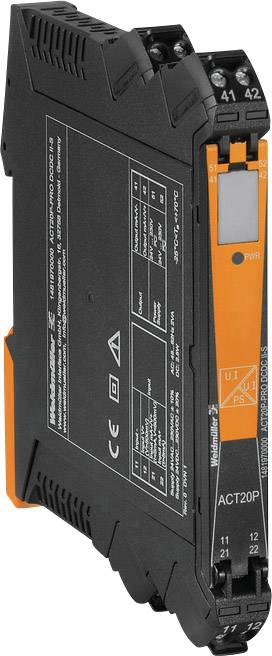

Weidmüller ACT20P-PRO DCDC II-S 1481970000 Signalomvandlare 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Signalomvandlare
Ingångssignal max. (ström)
100 mA
Ingångssignal max. (spänning)
300 V
Typ
ACT20P-PRO DCDC II-S
Mått.
(L x B x H) 113.7 x 12.5 x 119.2 mm
Datablad (PDF)
5 Styck
Antal
Toal (4 552,00 kr / stycken)
4 552,00 kr
exkl. moms
Fri frakt
Endast 5 Styck kvar på lager
Tekniska specifikationer
- Vikt: 130 g
- Drifttemperatur: 25 °C - +70 °C
- Lagringstemperatur: -40 °C - +85 °C
- Antal ingångar: 1
- Galvanisk separering: 3-vägs-delare, mellan ingång / utgång / försörjning
- Noggrannhet < 0.05 % av mätområdet
- Gränsfrekvens (-3 dB) > 10 kHz/ < 10 Hz
- Bärskena TS 35
- Display typ: DOT-matrix display med rullande text, grön
- Strömförbrukning: < 2.3 W
- Svarstid: < 50 µs
- Stötspänning: 5 kV (1.2/50 µs)
- Lastmotstånd spänning > 1 kΩ
- Offsetström: 20 µA
- Offsetspänning < 10 mV
- Ledaranslutningsarea AWG, min.: AWG 26
- Ledaranslutningsarea AWG, max.: AWG 12
- Åtdragningsmoment, min. 0.4 Nm
- Åtdragningsmoment, max. 0.6 Nm
- Typ
ACT20P-PRO DCDC II-S
- Typ av produkt
Signalomvandlare
- Ingångssignal max. (ström)
100 mA
- Ingångssignal max. (spänning)
300 V
- Mått.
(L x B x H) 113.7 x 12.5 x 119.2 mm
- Anslutning
Skruv
- Utgångssignal (spänning)
0 V-10 V
- Utgångssignal (ström)
0 mA-20 mA
- Driftspänning
600 V (max)
- Driftspänning max.
600 V
- Börda
600 Ω
- Ingångssignal (spänning)
300 V
- Ingångssignal (ström)
100 mA
- Ingångsmotstånd
1000000 Ω
- Innehåll
1 st
- Konfiguration
DIP-switch
- Bredd
12.5 mm
- Höjd
119.2 mm
- Längd
113.7 mm
- RoHS-godkänd
Ja
- Max. omgivningstemperatur
+70 °C
- Matningsspänning (mun.)
230 V/AC
230 V/DC
- Tvärsnitt styv (max.)
2.5 mm²
- Tvärsnitt styv (min.)
0.5 mm²
Other
12.5
119.2 mm
113.7 mm
2 W
-20-60 °C
Screw connection
IP20
None
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 1765564 Weidmüller ACT20P-PRO DCDC II-S 1481970000 Signalomvandlare 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 1765564 Weidmüller ACT20P-PRO DCDC II-S 1481970000 Signalomvandlare 1 st
Beskrivning
Universell delningsförstärkare för registrering av elektriska och fysiska storlekar med galvanisk separering.
