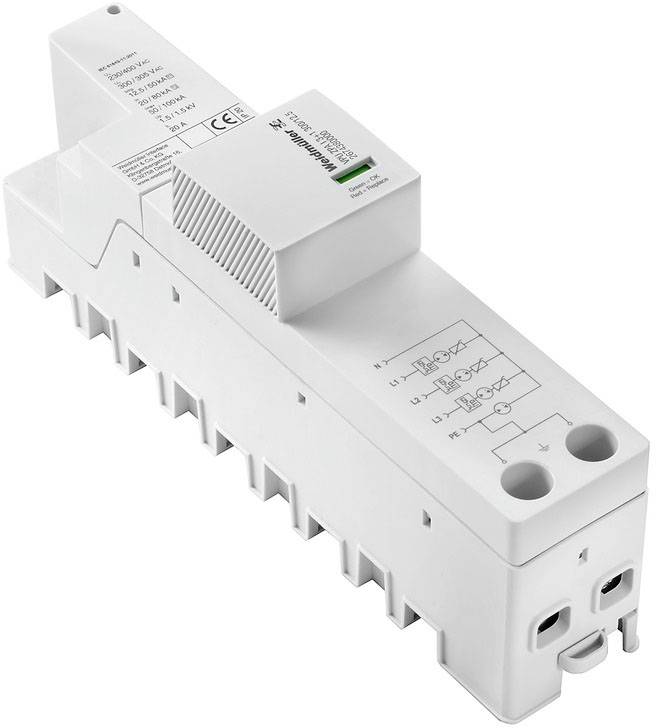

Weidmüller 2674380000 VPU ZPA I 3+1 300/12,5 Spänningsavledare Överspänningsskydd för: Fördelningsskåp 50 kA 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
5 Styck
Antal
Toal (3 272,00 kr / stycken)
3 752,00 kr
-13 %
3 272,00 kr
exkl. moms
Fri frakt
Endast 5 Styck kvar på lager
Tekniska specifikationer
- Nettovikt: 100 g
- Brännbarhetsklass UL 94: V-0
- Höjd: ≤ 4000 m.
- Lämplig för: Förräknarinstallation (läckströmsfri)
- Optisk funktionsindikator: Grön = ok, röd = avledare är trasig, byt
- Kapslingsklass IP30, i kombination med kåpa
- Segment: Energifördelning
- Maximal kontinuerlig spänning, UC (AC) 300 V.
- Maximal kontinuerlig spänning, UC (N-PE) 305 V.
- NÄTVERKFORM TN-C-S, TN-S, TT
- Avledningsström in (8/20 µs) N-PE: 80 kA
- Avledningsström Imax (8/20 µs) N-PE: 100 kA
- Avledningsström i (8/20 µs) tråd-PE: 20 kA
- Avledningsström Imax (8/20 µs) tråd-PE: 50 kA
- Blixtstötström Iimp (10/350 µs) (L-PE): 12,5 kA
- Blixtstötström, Iimp (10/350 µs) (N-PE): 50 kA
- Säkring: 315 GG be25 kA Isaccr
- Kortslutningsskydd ISCCR: 25 kA
- Energisamordning (≤ 10 m): Typ i, typ II, typ III.
- Skyddsnivå up (typ.): ≤ 1,5 kV
- Skyddsnivå Up vid IN (N-PE): ≤ 1,5 kV
- Läckage vid UN: 5 µA
- Tillfällig överspänning - TOV: 442 V.
- Kravklass enligt en 61643-11: T1, T2
- Kravklass enligt IEC 61643-11: Typ i, typ II.
- Responstid / återfallstid ≤ 100 ns
- Signalkontakt: Nej
- Ledaranslutningsteknik: Skruvanslutning
- Anslutningstyp: Fastklämd
- Åtdragningsmoment, max. 4,5 Nm
- Klämspann, min.: 16 m²
- Klämspann, max 35 m²
- Ledaranslutningsarea, fintrådig, AEH (din 46228-1), min.: 16 mm²
- Ledaranslutningsarea, fintrådig, AEH (din 46228-1), max. 25 mm²
- Ledaranslutningsarea, flertrådig, min.: 16 m²
- Ledaranslutningsarea, flertrådig, max. 35 mm²
- Typ av produkt
Spänningsavledare
- Överspänningsskydd för
Fördelningsskåp
- Läckström
50 kA
- Nominell spänning
240 V/AC
- Svarstid
100 ns
- Utförande
Överspänningsavledare, låg spänning, läckströmsfri, TN-C-s, TN-s, TT, up(L/N-PE) ≤ 1,5 kV
- Drifttemperatur
-40 °C till +70 °C
IP30
- Tillverkarnr.
2674380000
- Tillverkarfärg
Grå
- Standarder
IEC61643-11, EN61643-11
- Mått.
(B x H x D) 47 x 229 x 99 mm
- Bredd
47 mm
- Höjd
229 mm
- Djup
99 mm
- Innehåll
1 st
- UKCA
Ja
