Weidmüller 2568990000 Switching Power Supply 24 V/DC 10 A 240 W Innehåll 1 st

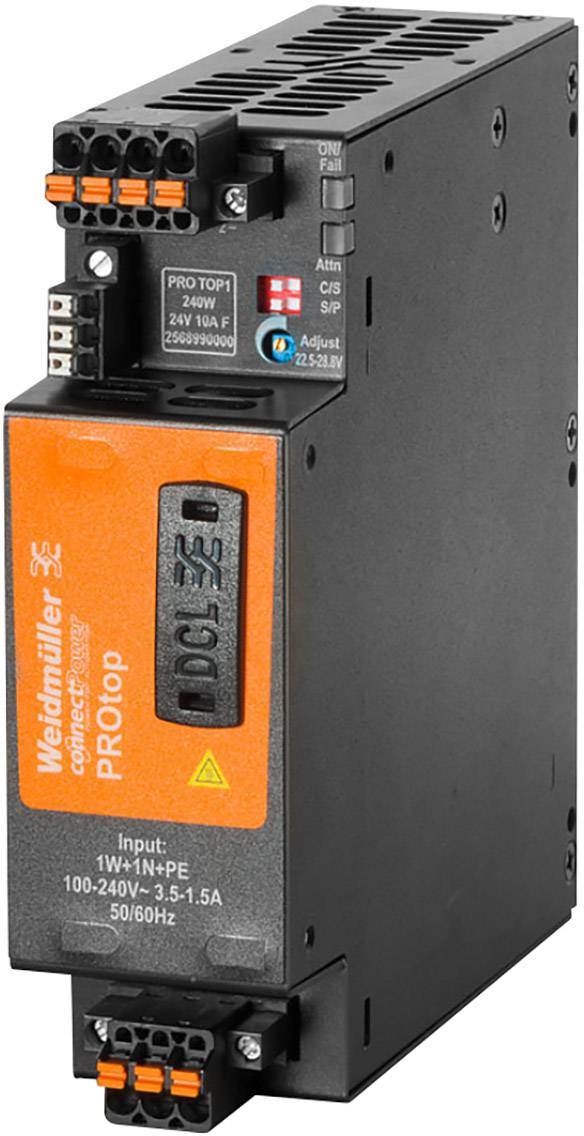

'Weldriller 3e PROtop' elektriskt modul med orange etikett, flera anslutningar och ingångseffektinformation.

Kopplingsschema för en AC-DC-omvandlare: Till vänster ansluts L (Fas), N (Nolla) och PE (Jord). Till höger visas DC-utgångar och en mikrokontroller (µC).

Diagrammet visar lastandelen i procent från 130% vid -25°C till 60% vid 70°C, sjunkande linjärt med stigande temperatur.

1/3

Datablad (PDF)

Leverans tor. 8 okt.

5 Styck

Antal

Styck

Toal (2 232,00 kr / stycken)

2 232,00 kr

exkl. moms

Fri frakt

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Nätenhet DIN-skena

Ensidigt fläns utgångssidan för högre mekanisk krav
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Tekniska specifikationer

Lagringstemperatur: -40 °C - +85 °C
Kopplingsström max. 5 A
Frekvensområde AC 45 Hz - 65 Hz
Överspänningsskydd ingång: Varistor
Stigtid< 100 ms
Antal klämmor: 4 (++ / --)
Hölje: Metall, korrosionsbeständig

Utförande: Strömförsörjning, switchad nätenhet, 24 V.

Ingångsspänning (nominell): 100-240 V/AC
120 - 340 V/DC

Typ av produkt: Switching Power Supply

Ingångsspänning (min.): 85 V/AC
80 V/DC

Utgångsspänning: 24 V/DC

Ingångsspänning: 85 - 277 V/AC, 80 - 410 V/DC

Ingångsspänning (max.): 410 V/DC
277 V/AC

Utgångsström max.: 10 A

Utgångsström (max.) - avrundad: 10 A

: 240 W

Faser: 1

Utgångsström (max.): 24 V/DC

Anslutning: PUSH IN med aktuator

Mått.: (L x B x H) 125 x 39 x 130 mm

Vikt: 1050 g

Utgångsspänning (max.): 28.8 V/DC

Utgångsspänning (min.): 22.5 V/DC

Driftstemperatur (max.): +70 °C

Arbetstemperatur (max.) (Reducering): +70 °C

Arbetstemperatur (min.) (Reducering): -25 °C

Driftstemperatur (Min): -25 °C

Tillverkarnr.: 2568990000

Innehåll: 1 st

MTBF: 1000000 h

Bredd: 39 mm

Höjd: 130 mm

Längd: 125 mm

: IP20

Max. temperatur: +70 °C

Min. temperatur: -25 °C

Typ: PRO TOP1 240W 24V 10A F

Verkningsgrad: 92 %

UKCA: Ja
