Weidmüller 2466900000 Switching Power Supply 24 V/DC 40 A 960 W Innehåll 1 st

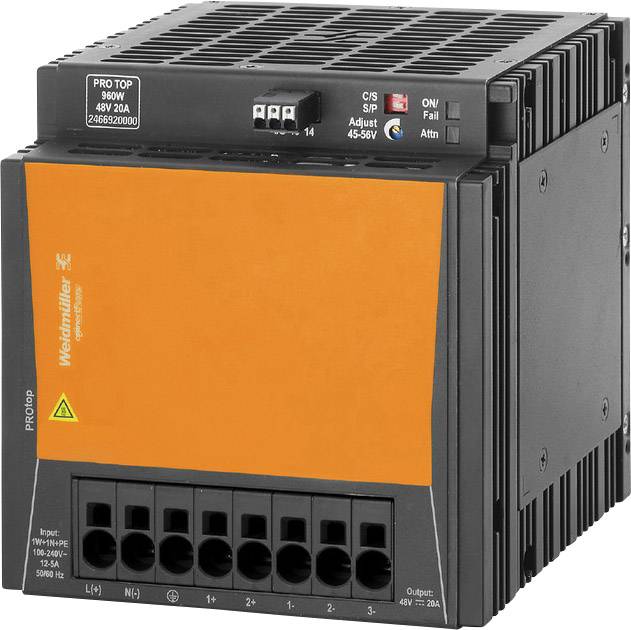

Weidmüller PRO Top nätaggregat, 960W, 48V, 20A, Modellnummer: 2466920000. Svart hölje med orange front.

Liknande avbildning

Kopplingsschema för en AC-DC-omvandlare: Till vänster ansluts L (Fas), N (Nolla) och PE (Jord). Till höger visas DC-utgångar och en mikrokontroller (µC).

Diagrammet visar lastandelen i procent från 130% vid -25°C till 60% vid 70°C, sjunkande linjärt med stigande temperatur.

1/3

Liknande avbildning

Datablad (PDF)

Leverans fre. 9 okt.

5 Styck

Antal

Styck

Toal (7 752,00 kr / stycken)

7 752,00 kr

exkl. moms

Fri frakt

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Nätenhet DIN-skena

960 W effekt
Temperaturområde -40 till +85 °C

Tekniska specifikationer

Lagringstemperatur: -40 °C - +85 °C
Kopplingsström max. 15 A
Frekvensområde AC 45 Hz - 65 Hz
Överspänningsskydd ingång: Varistor
Stigtid< 100 ms
Antal klämmor: 5 (+ + / - -)
Hölje: Metall, korrosionsbeständig

Utförande: Strömförsörjning, switchad nätenhet, 24 V.

Ingångsspänning (nominell): 100-240 V/AC
120 - 340 V/DC

Typ av produkt: Switching Power Supply

Ingångsspänning (min.): 85 V/AC
80 V/DC

Utgångsspänning: 24 V/DC

Ingångsspänning: 85 - 277 V/AC, 80 - 410 V/DC

Ingångsspänning (max.): 410 V/DC
277 V/AC

Utgångsström max.: 40 A

Utgångsström (max.) - avrundad: 40 A

: 960 W

Faser: 1

Utgångsström (max.): 24 V/DC

Anslutning: Push-In-klämma

Mått.: (L x B x H) 125 x 124 x 130 mm

Vikt: 3400 g

Utgångsspänning (max.): 28.8 V/DC

Utgångsspänning (min.): 22.5 V/DC

Driftstemperatur (max.): +70 °C

Arbetstemperatur (max.) (Reducering): +70 °C

Arbetstemperatur (min.) (Reducering): -25 °C

Driftstemperatur (Min): -25 °C

Tillverkarnr.: 2466900000

Innehåll: 1 st

MTBF: 1000000 h

Bredd: 124 mm

Höjd: 130 mm

Längd: 125 mm

: IP20

Max. temperatur: +70 °C

Min. temperatur: -25 °C

Typ: PRO TOP1 960W 24V 40A

Verkningsgrad: 94 %

: 124

: 130 mm

: 125 mm

: 1021 W

: FALSE

: FALSE

: AC/DC

: Spring clamp connection

: TRUE

: IP20

: None

: None

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Anslutning

Ingångsspänning (max.)

Utgångsström (max.)

Utgångsspänning

Ingångsspänning (nominell)

Utgångsström (max.) - avrundad

Typ av produkt

Ingångsspänning (min.)

Weidmüller 2466900000 Switching Power Supply 24 V/DC 40 A 960 W Innehåll 1 st

Artikelnr.:1661561

Denna artikel

960 W

Push-In-klämma

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

40 A

Switching Power Supply

85 V/AC80 V/DC

Weidmüller 2466870000 Switching Power Supply 24 V/DC 5 A 120 W Innehåll 1 st

Artikelnr.:1661558

120 W

PUSH IN med aktuator

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

5 A

Switching Power Supply

85 V/AC48 V/DC

Weidmüller 2466880000 Switching Power Supply 24 V/DC 10 A 240 W Innehåll 1 st

Artikelnr.:1661559

240 W

PUSH IN med aktuator

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Switching Power Supply

85 V/AC80 V/DC

Weidmüller 2466890000 Switching Power Supply 24 V/DC 20 A 480 W Innehåll 1 st

Artikelnr.:1661560

480 W

Push-In-klämma

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

20 A

Switching Power Supply

85 V/AC80 V/DC

Weidmüller 2466920000 Switching Power Supply 48 V/DC 20 A 960 W Innehåll 1 st

Artikelnr.:1661562

960 W

Push-In-klämma

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

20 A

Switching Power Supply

85 V/AC80 V/DC

Weidmüller 2467030000 Switching Power Supply 48 V/DC 10 A 480 W Innehåll 1 st

Artikelnr.:1661563

480 W

Push-In-klämma

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Switching Power Supply

85 V/AC80 V/DC

Weidmüller 2466850000 Switching Power Supply 24 V/DC 3 A 72 W Innehåll 1 st

Artikelnr.:1661581

72 W

PUSH IN med aktuator

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

3 A

Switching Power Supply

85 V/AC80 V/DC

Weidmüller 2467040000 Switching Power Supply 48 V/DC 10 A 480 W Innehåll 1 st

Artikelnr.:1949639

480 W

SkruvklämmaAnslutning

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Switching Power Supply

85 V/AC80 V/DC

Weidmüller 2467080000 Switching Power Supply 24 V/DC 10 A 240 W Innehåll 1 st

Artikelnr.:1949640

240 W

PUSH IN med aktuator

800 V/DC575 V/AC

24 V/DC

3 x 400 - 500 V/AC

10 A

Switching Power Supply

320 V/AC450 V/DC

Weidmüller 2466910000 Switching Power Supply 12 V/DC 10 A 120 W Innehåll 1 st

Artikelnr.:1950199

120 W

PUSH IN med aktuator

410 V/DC277 V/AC

12 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Switching Power Supply

85 V/AC80 V/DC

Dokument & nedladdningar

Datablad

Datablad 1661561 Weidmüller 2466900000 Switching Power Supply 24 V/DC 40 A 960 W Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1661561 Weidmüller 2466900000 Switching Power Supply 24 V/DC 40 A 960 W Innehåll 1 st

Beskrivning

High-End-strömförsörjning måste även i industrimiljö kan arbeta effektivt och tillförlitligt. Finns höga effektreserver, lång livslängd och optimalt skydd mot överspänningar, vibrationer och extrema temperatur förhållanden krävs. Den nya DCL-tekniken ger PROtop en enastående dynamiskt omfång. Denna kan antingen för tillförlitlig utlösning av ledningsskyddsbrytare eller även kraftfulla motor start.

OBS! Denna text är maskinöversatt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
