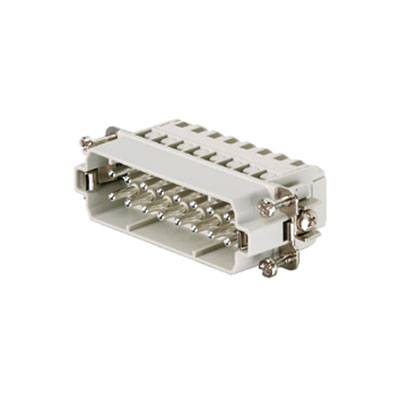

Weidmüller 1896830000 Stiftinsats RockStar® HDC HA 16 + PE Fjäder 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Stiftinsats
Anslutning
Fjäder
Serie
RockStar® HDC HA
Funktioner
med kopparlegering
Totalt antal poler
16 + PE
Datablad (PDF)
5 Styck
Visa alternativ
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
255,20 kr
3
4% = 11,10 kr
244,10 kr
5
6% = 15,54 kr
239,66 kr
10
7% = 18,48 kr
236,72 kr
25
9% = 21,82 kr
233,38 kr
50
10% = 25,52 kr
229,68 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (255,20 kr / stycken)
255,20 kr
exkl. moms
Endast 5 Styck kvar på lager
Höjdpunkter & detaljer
male insert
- HDC HA 16 MT
Tekniska specifikationer
- Nettovikt: 59 g
- Gränstemperatur: -40 °C ... 125 °C
- Isolationsmotstånd 1010 Ω
- Föroreningsgrad: 3.
- Bredd: 23 mm
- Höjd: 29 mm
- Djup: 73 mm
- Längd sockel 73 mm
- Storlek 5
- Serie: HA
- MÄRKSPÄNNING (DIN EN 61984) 250 V.
- Märkspänning enligt UL/CSA: 600 V AC/DC
- Märkstötspänning (din en 61984) 4 kV
- MÄRKSTRÖM (DIN EN 61984) 16 A.
- Brännbarhetsklass UL 94: V-0
- Genomgångsmotstånd: ≤ 2 MΩ
- Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
- Isolering: IIIA
- Kontaktcykler AG: ≥ 500
- Anslutningstyp PE: Skruvanslutning
- Ledaranslutningsarea AWG (PE), max.: AWG 14
- Ledaranslutningsarea AWG (PE), min.: AWG 20
- Avisoleringslängd Mätanslutning 8 mm
- Avisoleringslängd PE-anslutning 10 mm
- Åtdragningsmoment max. PE-anslutning 1,5 Nm
- Åtdragningsmoment min. PE-anslutning 1,2 Nm
- Fästskruv 4
- Bladmått krysspår: Stl. PH1
- Bladmått spår (PE-anslutning): SD 0,8 x 4,0
- Yta: Silver passiviserad
- Material: Kopparlegering
- Bladmått spår (skruvanslutning): SD 0.5 x 3.0
- Höjd kontakt 29 mm
- Typ av produkt
Stiftinsats
- Serie
RockStar® HDC HA
- Funktioner
med kopparlegering
- Anslutning
Fjäder
- Totalt antal poler
16 + PE
- Ledararea (max.)
2.5 mm²
- Antal poler
16
- Ledararea (min.)
0.25 mm²
- Innehåll
1 st
- Ledande kontakt (PE)
Ja
23
29 mm
73 mm
250 V
16
Pin
-40-125 °C
V0
4 kV
Spring clamp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.25-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 204608 Weidmüller 1896830000 Stiftinsats RockStar® HDC HA 16 + PE Fjäder 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 204608 Weidmüller 1896830000 Stiftinsats RockStar® HDC HA 16 + PE Fjäder 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Tapphållaren. HDC - insats, stift, 250 V, 22 A, Antal platser: 16, spänning, storlek: 5. Den lilla och smala HA-serien används överallt där utrymmet är begränsat. Trådanslutningsnivån är utformad som en dragfjäder. Detta gör det praktiskt taget underhållsfritt och det är en säker och permanent anslutning, som är utformad vibrationssäker. Kontakter 16, Märkström: 22 A, Märkspänning: 250V, Märkspänning enl UL / CSA 600 V AC / DC, spänning.
Tapphållaren. HDC - insats, stift, 250 V, 22 A, Antal platser: 16, spänning, storlek: 5. Den lilla och smala HA-serien används överallt där utrymmet är begränsat. Trådanslutningsnivån är utformad som en dragfjäder. Detta gör det praktiskt taget underhållsfritt och det är en säker och permanent anslutning, som är utformad vibrationssäker. Kontakter 16, Märkström: 22 A, Märkspänning: 250V, Märkspänning enl UL / CSA 600 V AC / DC, spänning.
