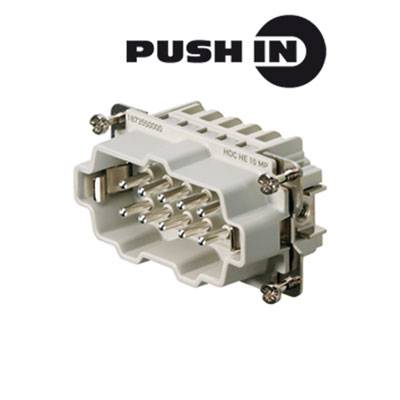

Weidmüller 1873550000 Stiftinsats RockStar® HDC HE 10 + PE Push-In-klämma 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Stiftinsats
Anslutning
Push-In-klämma
Serie
RockStar® HDC HE
Funktioner
med kopparlegering
Totalt antal poler
10 + PE
Datablad (PDF)
5 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
191,20 kr
3
5% = 9,48 kr
181,72 kr
5
7% = 13,27 kr
177,93 kr
10
8% = 15,82 kr
175,38 kr
25
10% = 18,64 kr
172,56 kr
50
11% = 21,82 kr
169,38 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (191,20 kr / stycken)
191,20 kr
exkl. moms
Endast 5 Styck kvar på lager
Höjdpunkter & detaljer
male insert
- HDC HE 10 MP
Tekniska specifikationer
- Nettovikt: 56 g
- Gränstemperatur: -40 °C ... 125 °C
- Isolationsmotstånd 1010 Ω
- Föroreningsgrad: 3.
- Bredd: 34 mm
- Höjd: 34,3 mm
- Djup: 64 mm
- Längd sockel 64 mm
- Storlek 4
- Serie: HE
- MÄRKSPÄNNING (DIN EN 61984) 500 V.
- Märkspänning enligt UL/CSA: 600 V AC/DC
- Märkstötspänning (din en 61984) 6 kV
- MÄRKSTRÖM (DIN EN 61984) 16 A.
- Brännbarhetsklass UL 94: V-0
- Genomgångsmotstånd: ≤ 2 MΩ
- Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
- Isolering: IIIA
- Kontaktcykler AG: ≥ 500
- Anslutningstyp PE: Skruvanslutning
- Ledaranslutningsarea AWG (PE), max.: AWG 12
- Ledaranslutningsarea AWG (PE), min.: AWG 20
- Avisoleringslängd Mätanslutning 10 mm
- Avisoleringslängd PE-anslutning 10 mm
- Åtdragningsmoment max. PE-anslutning 1,5 Nm
- Åtdragningsmoment min. PE-anslutning 1,2 Nm
- Fästskruv 4
- Bladmått krysspår: Stl. PH1
- Bladmått spår (PE-anslutning): SD 0,8 x 4,0
- Yta: Silver passiviserad
- Material: Kopparlegering
- Bladmått spår (skruvanslutning): SD 0.5 x 3.0
- Höjd kontakt 34,3 mm
- Typ av produkt
Stiftinsats
- Serie
RockStar® HDC HE
- Funktioner
med kopparlegering
- Anslutning
Push-In-klämma
- Totalt antal poler
10 + PE
- Ledararea (max.)
2.5 mm²
- Antal poler
10
- Ledararea (min.)
0.5 mm²
- Innehåll
1 st
- Ledande kontakt (PE)
Ja
34
34.3 mm
64 mm
500 V
10
Pin
-40-125 °C
V0
6 kV
Other
Silver
3
0.5-2.5 mm²
1.5-1.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 204475 Weidmüller 1873550000 Stiftinsats RockStar® HDC HE 10 + PE Push-In-klämma 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 204475 Weidmüller 1873550000 Stiftinsats RockStar® HDC HE 10 + PE Push-In-klämma 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Tapphållaren. HDC - insats, stift, 500 V, 16 A, Antal platser: 10, PUSH IN-anslutning, Storlek: 4. push-in anslutningstekniken är en direkt plug-in teknik. Den förbehandlade ledaren kan anslutas direkt till kabelanslutning nivå utan ytterligare stöd. Kontakter 10, Märkström: 16 A, Märkspänning: 500V, Märkspänning enl UL / CSA 600 V AC / DC, PUSH IN teknologi.
Tapphållaren. HDC - insats, stift, 500 V, 16 A, Antal platser: 10, PUSH IN-anslutning, Storlek: 4. push-in anslutningstekniken är en direkt plug-in teknik. Den förbehandlade ledaren kan anslutas direkt till kabelanslutning nivå utan ytterligare stöd. Kontakter 10, Märkström: 16 A, Märkspänning: 500V, Märkspänning enl UL / CSA 600 V AC / DC, PUSH IN teknologi.
