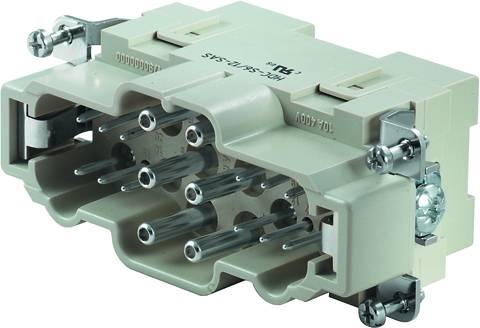

Weidmüller 1790000000 Stiftinsats RockStar® HDC 48A 6 + 12 + PE Axial skruvanslutning 10 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Stiftinsats
Anslutning
Axial skruvanslutning
Serie
RockStar® HDC 48A
Funktioner
med kopparlegering
Totalt antal poler
6 + 12 + PE
Datablad (PDF)
1 Set
Antal (Set)
Du sparar
förpackningspris (exkl. moms)
1
-
8 632,00 kr
3
2% = 210,62 kr
8 421,38 kr
5
3% = 294,35 kr
8 337,65 kr
10
4% = 350,46 kr
8 281,54 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal (förpackningsstorlek 10 st)
Toal (863,20 kr / stycken)
8 632,00 kr
exkl. moms
Fri frakt
Endast 1 Set kvar på lager
Tekniska specifikationer
- Nettovikt: 147 g
- Gränstemperatur: -40 °C ... 125 °C
- Isolationsmotstånd 1010 Ω
- Föroreningsgrad: 3.
- Bredd: 34 mm
- Höjd: 47,3 mm
- Djup: 84,5 mm
- Längd sockel 84,5 mm
- Storlek 6
- Serie: MixMate
- MÄRKSPÄNNING (DIN EN 61984) 690 V.
- Märkspänning enligt UL/CSA: 600 V AC/DC
- Märkstötspänning (din en 61984) 8 kV
- MÄRKSTRÖM (DIN EN 61984) 48 A.
- Brännbarhetsklass UL 94: V-0
- Genomgångsmotstånd: ≤ 2 MΩ
- Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
- Isolering: IIIA
- Kontaktcykler AG: ≥ 500
- Anslutningstyp PE: Skruvanslutning
- Ledaranslutningsarea AWG (PE), max.: AWG 8
- Ledaranslutningsarea AWG (PE), min.: AWG 14
- Avisoleringslängd Mätanslutning 8 mm
- Avisoleringslängd PE-anslutning 8 mm
- Åtdragningsmoment max. PE-anslutning 2,5 Nm
- Åtdragningsmoment min. PE-anslutning 2 Nm
- Fästskruv 5
- Bladmått krysspår: Stl. PZ2
- Bladmått spår (PE-anslutning): SD 0,8 x 4,0
- Yta: Silver passiviserad
- Material: Kopparlegering
- Höjd kontakt 47,3 mm
- Antal effektkontakter 6
- Typ av produkt
Stiftinsats
- Serie
RockStar® HDC 48A
- Funktioner
med kopparlegering
- Anslutning
Axial skruvanslutning
- Totalt antal poler
6 + 12 + PE
- Ledararea (max.)
10 mm²
- Antal poler
6
12
- Ledararea (min.)
2.5 mm²
- Ledararea strömkontakt (max.)
10 mm²
- Ledararea strömkontakt (min.)
2.5 mm²
- Ledararea kontaktstyrning (max.)
2.5 mm²
- Ledararea kontaktstyrning (min.)
0.5 mm²
- Innehåll
10 st
- Ledande kontakt (PE)
Ja
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 194503 Weidmüller 1790000000 Stiftinsats RockStar® HDC 48A 6 + 12 + PE Axial skruvanslutning 10 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 194503 Weidmüller 1790000000 Stiftinsats RockStar® HDC 48A 6 + 12 + PE Axial skruvanslutning 10 st
Beskrivning
Observera, denna text är maskinöversatt.
Använda. HDC - Pen 690 V, 48 A, Antal platser: 18, Axial skruva, skruva, storlek: 6. MixMate serien kännetecknas av att i ett kontaktdon för att samtidigt sända hög märkströmmar och - möjliggörs utan också betonar signaler. Den kan användas för den axiella skruv Wire fixering. Axiell, TOP anslutningsteknik.
Använda. HDC - Pen 690 V, 48 A, Antal platser: 18, Axial skruva, skruva, storlek: 6. MixMate serien kännetecknas av att i ett kontaktdon för att samtidigt sända hög märkströmmar och - möjliggörs utan också betonar signaler. Den kan användas för den axiella skruv Wire fixering. Axiell, TOP anslutningsteknik.
