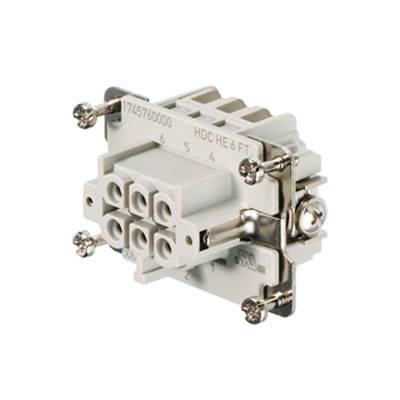

Weidmüller 1745760000 Insats för hylsdon RockStar® HDC HE 6 + PE Fjäder 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Insats för hylsdon
Anslutning
Fjäder
Serie
RockStar® HDC HE
Funktioner
med kopparlegering
Totalt antal poler
6 + PE
Datablad (PDF)
5 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
207,20 kr
3
5% = 10,28 kr
196,92 kr
5
7% = 14,38 kr
192,82 kr
10
8% = 17,14 kr
190,06 kr
25
10% = 20,20 kr
187,00 kr
50
11% = 23,64 kr
183,56 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (207,20 kr / stycken)
207,20 kr
exkl. moms
Endast 5 Styck kvar på lager
Höjdpunkter & detaljer
kvinnlig insert
- HDC HE 6 FT
Tekniska specifikationer
- Nettovikt: 45 g
- Gränstemperatur: -40 °C ... 125 °C
- Isolationsmotstånd 1010 Ω
- Föroreningsgrad: 3.
- Bredd: 34 mm
- Höjd: 33 mm
- Djup: 51 mm
- Höjd uttag 33 mm
- Längd sockel 51 mm
- Storlek 3
- Serie: HE
- MÄRKSPÄNNING (DIN EN 61984) 500 V.
- Märkspänning enligt UL/CSA: 600 V AC/DC
- Märkstötspänning (din en 61984) 6 kV
- MÄRKSTRÖM (DIN EN 61984) 24 A.
- Brännbarhetsklass UL 94: V-0
- Genomgångsmotstånd: ≤ 2 MΩ
- Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
- Isolering: IIIA
- Kontaktcykler AG: ≥ 500
- Anslutningstyp PE: Skruvanslutning
- Ledaranslutningsarea AWG (PE), max.: AWG 12
- Ledaranslutningsarea AWG (PE), min.: AWG 20
- Avisoleringslängd Mätanslutning 8 mm
- Avisoleringslängd PE-anslutning 10 mm
- Åtdragningsmoment max. PE-anslutning 1,5 Nm
- Åtdragningsmoment min. PE-anslutning 1,2 Nm
- Fästskruv 4
- Bladmått krysspår: Stl. PH1
- Bladmått spår (PE-anslutning): SD 0,8 x 4,0
- Yta: Silver passiviserad
- Material: Kopparlegering
- Bladmått spår (skruvanslutning): SD 0.5 x 3.0
- Typ av produkt
Insats för hylsdon
- Serie
RockStar® HDC HE
- Funktioner
med kopparlegering
- Anslutning
Fjäder
- Totalt antal poler
6 + PE
- Ledararea (max.)
2.5 mm²
- Antal poler
6
- Ledararea (min.)
0.25 mm²
- Innehåll
1 st
- Ledande kontakt (PE)
Ja
34
33 mm
51 mm
500 V
6
Bus
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.25-2.5 mm²
TRUE
Other copper alloys
24 A
Thermoplastic
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 203347 Weidmüller 1745760000 Insats för hylsdon RockStar® HDC HE 6 + PE Fjäder 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 203347 Weidmüller 1745760000 Insats för hylsdon RockStar® HDC HE 6 + PE Fjäder 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Kvinna insats. HDC - insert uttag, 500 V, 24 A, Antal positioner: 6, spänning, storlek: 3. Spänningen klämma anslutningsnivå tråden är utformad som en dragfjäder. Detta gör det praktiskt taget underhållsfritt och det är en säker och permanent anslutning, som är utformad vibrationstålig .. kontakter 6, Märkström: 24 A, Märkspänning: 500V, Märkspänning enl UL / CSA 600 V AC / DC. Tension klämma.
Kvinna insats. HDC - insert uttag, 500 V, 24 A, Antal positioner: 6, spänning, storlek: 3. Spänningen klämma anslutningsnivå tråden är utformad som en dragfjäder. Detta gör det praktiskt taget underhållsfritt och det är en säker och permanent anslutning, som är utformad vibrationstålig .. kontakter 6, Märkström: 24 A, Märkspänning: 500V, Märkspänning enl UL / CSA 600 V AC / DC. Tension klämma.
