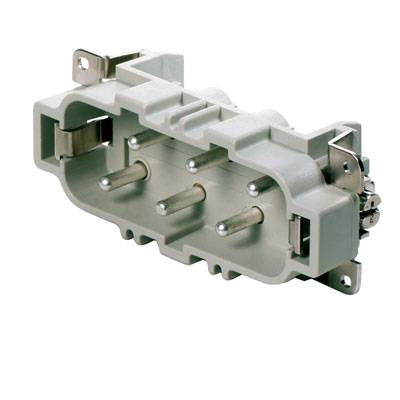

Weidmüller 1498700000 Stiftinsats RockStar® HDC HSB 6 + PE Skruv 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Stiftinsats
Anslutning
Skruv
Serie
RockStar® HDC HSB
Funktioner
med kopparlegering
Totalt antal poler
6 + PE
Datablad (PDF)
5 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
472,00 kr
3
3% = 15,34 kr
456,66 kr
5
5% = 21,47 kr
450,53 kr
10
5% = 25,54 kr
446,46 kr
25
6% = 30,16 kr
441,84 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (472,00 kr / stycken)
472,00 kr
exkl. moms
Endast 5 Styck kvar på lager
Höjdpunkter & detaljer
male insert
- HDC HSB 6 MS
Tekniska specifikationer
- Nettovikt: 82 g
- Gränstemperatur: -40 °C ... 125 °C
- Isolationsmotstånd 1010 Ω
- Föroreningsgrad: 3.
- Bredd: 34 mm
- Höjd: 34 mm
- Djup: 84,5 mm
- Längd sockel 84,5 mm
- Storlek 6
- Serie HSB
- MÄRKSPÄNNING (DIN EN 61984) 400 V.
- Märkspänning enligt UL/CSA: 600 V AC/DC
- Märkstötspänning (din en 61984) 6 kV
- MÄRKSTRÖM (DIN EN 61984) 35 A.
- Brännbarhetsklass UL 94: V-0
- Genomgångsmotstånd: ≤ 2 MΩ
- Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
- Isolering: IIIA
- Kontaktcykler AG: ≥ 500
- Anslutningstyp PE: Skruvanslutning
- Ledaranslutningsarea AWG (PE), max.: AWG 10
- Ledaranslutningsarea AWG (PE), min.: AWG 20
- Avisoleringslängd Mätanslutning 11 mm
- Avisoleringslängd PE-anslutning 10 mm
- Åtdragningsmoment max. PE-anslutning 2,5 Nm
- Åtdragningsmoment min. PE-anslutning 2 Nm
- Fästskruv 5
- Bladmått krysspår: Stl. PZ2
- Bladmått spår (PE-anslutning): 1 x 5,5
- Yta: Silver passiviserad
- Material: Kopparlegering
- Bladmått spår (skruvanslutning): SD 0,8 x 4,0
- Höjd kontakt 34 mm
- Typ av produkt
Stiftinsats
- Serie
RockStar® HDC HSB
- Funktioner
med kopparlegering
- Anslutning
Skruv
- Totalt antal poler
6 + PE
- Ledararea (max.)
6 mm²
- Antal poler
6
- Ledararea (min.)
0.5 mm²
- Innehåll
1 st
- Ledande kontakt (PE)
Ja
34
34 mm
84.5 mm
400 V
6
Pin
-40-125 °C
V0
6 kV
Screw connection
Silver
3
0.5-6 mm²
0.5-6 mm²
0.5-6 mm²
0.5-6 mm²
TRUE
Other copper alloys
35 A
Thermoplastic
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 202767 Weidmüller 1498700000 Stiftinsats RockStar® HDC HSB 6 + PE Skruv 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 202767 Weidmüller 1498700000 Stiftinsats RockStar® HDC HSB 6 + PE Skruv 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Tapphållaren. HDC - insats, stift, 400 V, 35 A, Antal positioner: 6, Skruvanslutning, Storlek: 6 HSB-serien genomföra användaren 35 A samtidigt genom kontakt. Den är monterad med skruv, vilket resulterar i en säker och tillförlitlig anslutning. Trådanslutningsnivån är utformad som en skruvelement. Alla skruvanslutningselement är utrustade med en trådskyddsfjäder. Kontakter 12, Märkström: 35 A, Märkspänning: 400V, Märkspänning enl UL / CSA 600 V AC / DC, Skruv.
Tapphållaren. HDC - insats, stift, 400 V, 35 A, Antal positioner: 6, Skruvanslutning, Storlek: 6 HSB-serien genomföra användaren 35 A samtidigt genom kontakt. Den är monterad med skruv, vilket resulterar i en säker och tillförlitlig anslutning. Trådanslutningsnivån är utformad som en skruvelement. Alla skruvanslutningselement är utrustade med en trådskyddsfjäder. Kontakter 12, Märkström: 35 A, Märkspänning: 400V, Märkspänning enl UL / CSA 600 V AC / DC, Skruv.
