Weidmüller 1469580000 Switching Power Supply 12 V/DC 10 A 120 W Innehåll 1 st

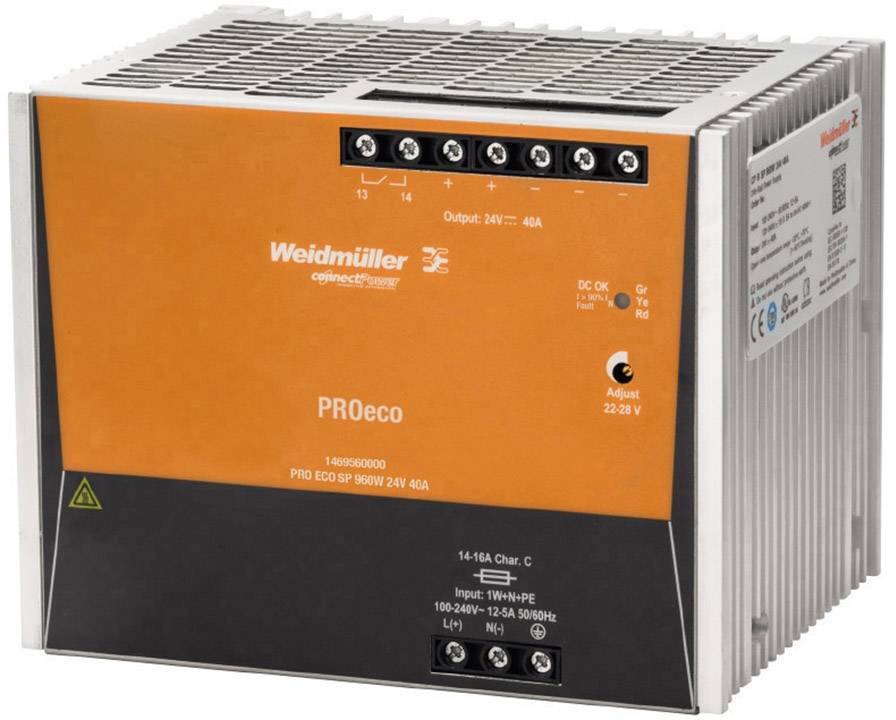

Ett orange-svart-silver Weidmüller PROeco nätaggregat för 24V likström, modell SP 960W, med indikator för spänningsinställning.

Liknande avbildning

Diagram visar: Prestanda (y-axel) förblir 100% upp till 50°C, sjunker till 80% vid 60°C. X-axel: Omgivningstemperatur (°C), ≤ 480 watt.

Kopplingsschema visar växelströms (AC) och likströms (DC) anslutningar. Överst till vänster: L(+), N(-), PE. Till höger: +, -, 13, 14. Observera: 'Var uppmärksam på polariteten hos likströmsanslutningen'.

1/3

Liknande avbildning

Datablad (PDF)

Leverans mån. 5 okt.

8 Styck

Antal

Styck

Toal (1 592,00 kr / stycken)

1 592,00 kr

exkl. moms

Fri frakt

Endast 8 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

nätenheter för fast spänning PROeco

Tekniska specifikationer

Lagringstemperatur: -40 °C - +85 °C
Kopplingsström max. 40 A
Frekvensområde AC 47 Hz - 63 Hz
Strömupptagning AC: 1.25 A vid 230 V/AC, 2.25 A vid 110 V/AC
Strömförbrukning DC: 0.4 A vid 370 V/DC, 1.2 A vid 120 V/DC
Överspänningsskydd ingång: Varistor
Stigtid< 100 ms
Antal klämmor: 6 (++,-,13,14)
Åtdragningsmoment 0.5 Nm - 0.6 Nm
Hölje: Metall, korrosionsbeständig

Utförande: Strömförsörjning, switchad nätenhet, 12 V.

Ingångsspänning (nominell): 100-240 V/AC

Typ av produkt: Switching Power Supply

Ingångsspänning (min.): 85 V/AC
80 V/DC

Utgångsspänning: 24 V/DC

Ingångsspänning: 85 - 264 V/AC, 80 - 370 V/DC

Ingångsspänning (max.): 264 V/AC
370 V/DC

Utgångsström max.: 10 A

Utgångsström (max.) - avrundad: 10 A

: 120 W

Faser: 1

Utgångsström (max.): 12 V/DC

Anslutning: Skruv

Mått.: (L x B x H) 100 x 40 x 125 mm

Vikt: 684 g

Utgångsspänning (max.): 16 V/DC

Utgångsspänning (min.): 10 V/DC

Driftstemperatur (max.): +70 °C

Arbetstemperatur (max.) (Reducering): +70 °C

Arbetstemperatur (min.) (Reducering): -25 °C

Driftstemperatur (Min): -25 °C

Tillverkarnr.: 1469580000

Innehåll: 1 st

MTBF: 500000 h

Bredd: 40 mm

Höjd: 125 mm

Längd: 100 mm

: IP20

Max. temperatur: +70 °C

Min. temperatur: -25 °C

Typ: PRO ECO 120W 12V 10A

Verkningsgrad: 87 %

: 40

: 125 mm

: 100 mm

: 225 mm

: 137.9 W

: 100 mm

: FALSE

: FALSE

: AC/DC

: Screw connection

: TRUE

: IP20

: None

: None

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Anslutning

Ingångsspänning (max.)

Utgångsström (max.)

Ingångsspänning (nominell)

Utgångsström (max.) - avrundad

Typ av produkt

Ingångsspänning (min.)

Weidmüller 1469580000 Switching Power Supply 12 V/DC 10 A 120 W Innehåll 1 st

Artikelnr.:1950329

Denna artikel

120 W

Skruv

264 V/AC370 V/DC

12 V/DC

100-240 V/AC

10 A

Switching Power Supply

85 V/AC80 V/DC

Weidmüller 1469470000 DIN-skena nätaggregat 24 V/DC 3 A 72 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1197706

72 W

Skruvklämma

264 V/AC370 V/DC

24 V/DC

100-240 V/AC

3 A

DIN-skena nätaggregat

85 V/AC80 V/DC

Weidmüller 1469480000 DIN-skena nätaggregat 24 V/DC 5 A 120 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1197707

120 W

Skruvklämma

264 V/AC370 V/DC

24 V/DC

100-240 V/AC

5 A

DIN-skena nätaggregat

85 V/AC80 V/DC

Weidmüller 1469490000 DIN-skena nätaggregat 24 V/DC 10 A 240 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1197708

240 W

Skruvklämma

264 V/AC370 V/DC

24 V/DC

100-240 V/AC

10 A

DIN-skena nätaggregat

85 V/AC80 V/DC

Weidmüller 1469510000 DIN-skena nätaggregat 24 V/DC 20 A 480 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1197709

480 W

Skruvklämma

264 V/AC370 V/DC

24 V/DC

100-240 V/AC

20 A

DIN-skena nätaggregat

85 V/AC80 V/DC

Weidmüller 1469520000 DIN-skena nätaggregat 12 V/DC 40 A 960 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1197710

960 W

Skruvklämma

264 V/AC370 V/DC

12 V/DC

100-240 V/AC

40 A

DIN-skena nätaggregat

85 V/AC80 V/DC

Weidmüller 1469530000 DIN-skena nätaggregat 24 V/DC 5 A 120 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1197711

120 W

Skruvklämma

575 V/AC

24 V/DC

400 - 500 V/AC

5 A

DIN-skena nätaggregat

320 V/AC

Weidmüller 1469540000 DIN-skena nätaggregat 24 V/DC 10 A 240 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1197712

240 W

Skruvklämma

575 V/AC

24 V/DC

400 - 500 V/AC

10 A

DIN-skena nätaggregat

320 V/AC

Weidmüller 1469550000 DIN-skena nätaggregat 12 V/DC 20 A 480 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1197713

480 W

Skruvklämma

575 V/AC

12 V/DC

400 - 500 V/AC

20 A

DIN-skena nätaggregat

320 V/AC

Weidmüller 1469560000 DIN-skena nätaggregat 24 V/DC 40 A 960 W Innehåll 1 st

Artikelnr.:1197714

960 W

Skruvklämma

575 V/AC

24 V/DC

400 - 500 V/AC

40 A

DIN-skena nätaggregat

320 V/AC

Dokument & nedladdningar

Datablad

Datablad 1950329 Weidmüller 1469580000 Switching Power Supply 12 V/DC 10 A 120 W Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1950329 Weidmüller 1469580000 Switching Power Supply 12 V/DC 10 A 120 W Innehåll 1 st

Beskrivning

Just i seriemaskininfällning har switchade nätenheter med prestandavärden över genomsnittet en stor fördel. Den prisvärda PR Oeco-serien erbjuder alla grundfunktioner och övertygar med hög prestanda och flexibilitet. Våra PR Oeco-kopplingsenheter utmärker sig genom kompakt konstruktion, hög verkningsgrad och stor servicemöjlighet. Tack vare värmeskydd, kortslutnings- och överlastkapacitet placera den sig universellt i alla tillämpningar. Omfattande säkerhetsfunktioner och utomordentlig kombinationsmöjlighet med våra diod- och kapacitetsmoduler, såväl som med UPS-komponenter för att upprätta en redundant strömförsörjning utmärker lösningar med PROeco.
