Victron Energy LYN060102010 Lynx Distributor (M10) Samlingsskena
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
16 Styck
Antal
Toal (2 712,00 kr / stycken)
kr
Höjdpunkter & detaljer

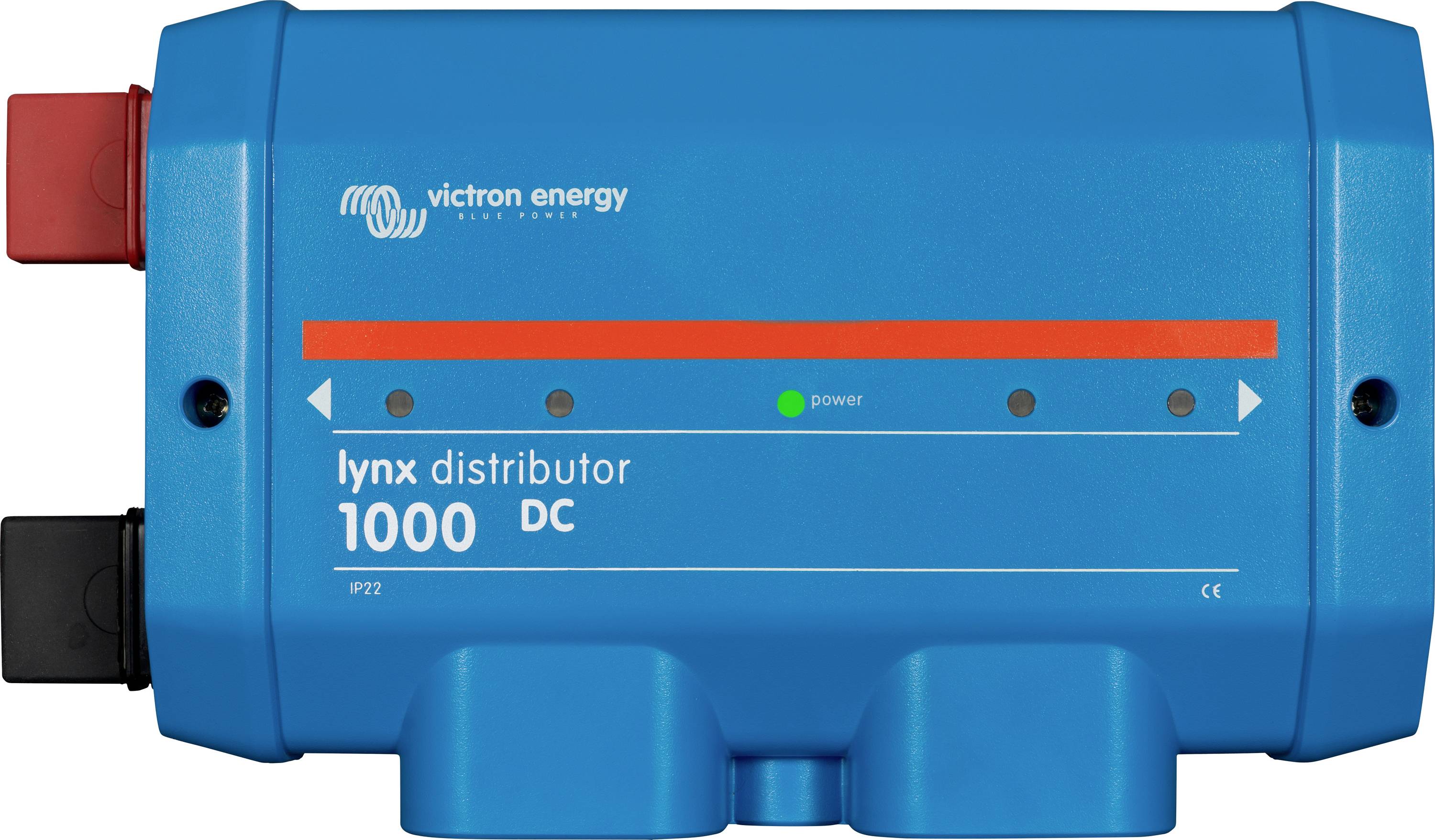

DC-samlingsskena Victron Lynx Distributor (M10)
- En modulär likströmssamlingsskena med uttag för fyra likströmssäkringar.
Tekniska specifikationer
- Typ av produkt
Samlingsskena
- Mått.
(B x H x D) 80 x 170 x 290 mm
- Vikt
2.2 kg
- Innehåll
1 st
- Bredd
80 mm
- Höjd
170 mm
- Djup
290 mm
- Anslutning
Kontaktpol
Dokument & nedladdningar
Datablad
Datablad 2894486 Victron Energy LYN060102010 Lynx Distributor (M10) Samlingsskena
Datablad 2894486 Victron Energy LYN060102010 Lynx Distributor (M10) Samlingsskena
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2894486 Victron Energy LYN060102010 Lynx Distributor (M10) Samlingsskena
Beskrivning
Lynx-systemet är ett modulärt DC-samlingsskenesystem för anslutning av batterier och DC-enheter samt för
Säkring och batteriövervakning. Det består av följande moduler:
Lynx Power in
Lynx shunt
Lynx Distributor
Du kan använda Lynx Distributor eller Lynx Power in med eller utan Lynx shunt.
Innehåller en positiv och en negativ samlingsskena och har en anslutning för 4 enskilda DC-enhetspriser, laster eller DC-grupper. Den har plats för enskilda DC-säkringar per DC-grupp.
Det finns en valfri funktion hos en LED för varje säkring som visar om säkringen är bränd.
Om du vill använda säkerhetsvaralysdioder på Lynx-fördelaren, krävs även en anslutning till en Lynx-shunt.
Lynx-shunt innehåller den strömförsörjning som krävs med bred ingång (8 till 70 VDC) för att mata ut den nödvändiga 5-V-strömförsörjningen (4,5 V-5,5 V) från Lynx-fördelaren.
RJ11-anslutningskabel används för att ansluta Lynx-shunt till fördelaren. Denna RJ11-kabel levereras med fördelaren i boxen. Det finns två anslutningar på Lynx-shunt och det är möjligt att använda båda.
Om allt är bra lyser bara den centrala LED gröna; om en säkring är bränd (eller saknas) lyser LED:erna på centralen och på säkringskretsen rött. Om du inte använder alla anslutningspunkter i din likströmsfördelning,
Kan det vara nödvändigt att använda blindsäkringar för att släcka de röda LED:erna.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Säkring och batteriövervakning. Det består av följande moduler:
Lynx Power in
Lynx shunt
Lynx Distributor
Du kan använda Lynx Distributor eller Lynx Power in med eller utan Lynx shunt.
Innehåller en positiv och en negativ samlingsskena och har en anslutning för 4 enskilda DC-enhetspriser, laster eller DC-grupper. Den har plats för enskilda DC-säkringar per DC-grupp.
Det finns en valfri funktion hos en LED för varje säkring som visar om säkringen är bränd.
Om du vill använda säkerhetsvaralysdioder på Lynx-fördelaren, krävs även en anslutning till en Lynx-shunt.
Lynx-shunt innehåller den strömförsörjning som krävs med bred ingång (8 till 70 VDC) för att mata ut den nödvändiga 5-V-strömförsörjningen (4,5 V-5,5 V) från Lynx-fördelaren.
RJ11-anslutningskabel används för att ansluta Lynx-shunt till fördelaren. Denna RJ11-kabel levereras med fördelaren i boxen. Det finns två anslutningar på Lynx-shunt och det är möjligt att använda båda.
Om allt är bra lyser bara den centrala LED gröna; om en säkring är bränd (eller saknas) lyser LED:erna på centralen och på säkringskretsen rött. Om du inte använder alla anslutningspunkter i din likströmsfördelning,
Kan det vara nödvändigt att använda blindsäkringar för att släcka de röda LED:erna.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Ingår i leveransen
- Lynx Distributor
- Bruksanvisning.
