Name: Vaillant väggvärmeenhet utanpåliggande 0010024479
Brand: Vaillant
SKU: 3147966
Availability: BackOrder

Detaljerad skiss av ett värmesystem med måttangivelser. Visar front- och sidovy. Tabell längst ner med enhetstyper och tekniska specifikationer.

1/2

Produktdatablad

Leverans fre 20 nov.

Antal

Styck

Toal (49 512,00 kr / stycken)

49 512,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Material värmeväxlare: Rostfritt stål
Slutet utförande: Ja
Kondenserande: Ja
Nominell effekt 80-60 °C: 20 kW
Högsta nominella last: 20 kW
Nominell belastning lägre värde: 8 kW
Inställbar värmeeffekt: Ja
Lämplig för naturgas: Ja
Passar till propan: nej
Lämplig för butan: nej
Lämplig för metan: nej
Brännarreglering modulerande: Ja
Max. Inloppstemperatur (arbetstemperatur): 75 °C.
Max. Tillåtet arbetstryck 10 bar.
Min./max. Arbetstryck 1 bar.
Max. Gastryck 25 mbar
Min./max. Gastryck 18 mbar
Nominell effekt dricksvatten: 20 kW
Vattenuttagsmängd vid 60 °C: 9,6 l/min.
Minne för varmt dricksvatten 117 l.
Inbyggd pumpkoppling: Ja
Inbyggd manometer: Ja
Inbyggd reglage för händer: nej
Inbyggd expansionskärl: Ja
Höjd: 1950 mm
Bredd: 590 mm
Djup: 590 mm
Anslutning HDR: Yttergänga (metrisk)
Yttre rördiameter inflöde: 26,44 mm
Anslutning retur: Yttergänga (metrisk)
Yttre rördiameter utloppstemperatur 26,44 mm
Anslutning bränsle: Övriga
Yttre rördiameter bränsle 20 mm
Anslutning lufttillförsel: Övriga
Anslutning av rökgaexport: Muff
Nominell diameter kanal Rökgasbortförsel 110 mm
Anslutning av kallt dricksvatten: Yttergänga (metrisk)
Nominell diameter kallt dricksvatten 1/2 tum (15)
Yttre rördiameter kallt dricksvatten 20,95 mm
Anslutning varmvatten: Yttergänga (metrisk)
Nominell diameter varmvattenanslutning 3/4 tum (20)
Yttre rördiameter för varmt dricksvatten 20,95 mm
78 % av den totala årliga genomsnittliga årliga energieffektivitetsgraden för DEN berörda sektorn
Energieffektivitet varmvatten: 90 %
Tappprofil: L
Energieffektivitetsklass rumsuppvärmning: C
Energieffektivitetsklass varmvatten: B.
Extra strömförbrukning vid full belastning (elmax) 0,095 kW

Typ av produkt: Gaskondenserande väggvärmare

Driftspänning: 0 V

: 20 kW

Uppvärmningsenheter - specifikationer: Internetkompatibel

Mått.: (B x H x D) 590.00 x 1950.00 x 590.00 mm

Vikt: 44 kg

: C (A++ - G)

Bredd: 590.00 mm

Höjd: 1950.00 mm

Djup: 590.00 mm

Material: Rostfritt stål

Nominell spänning: 0 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3147966 Vaillant väggvärmeenhet utanpåliggande 0010024479

Beskrivning

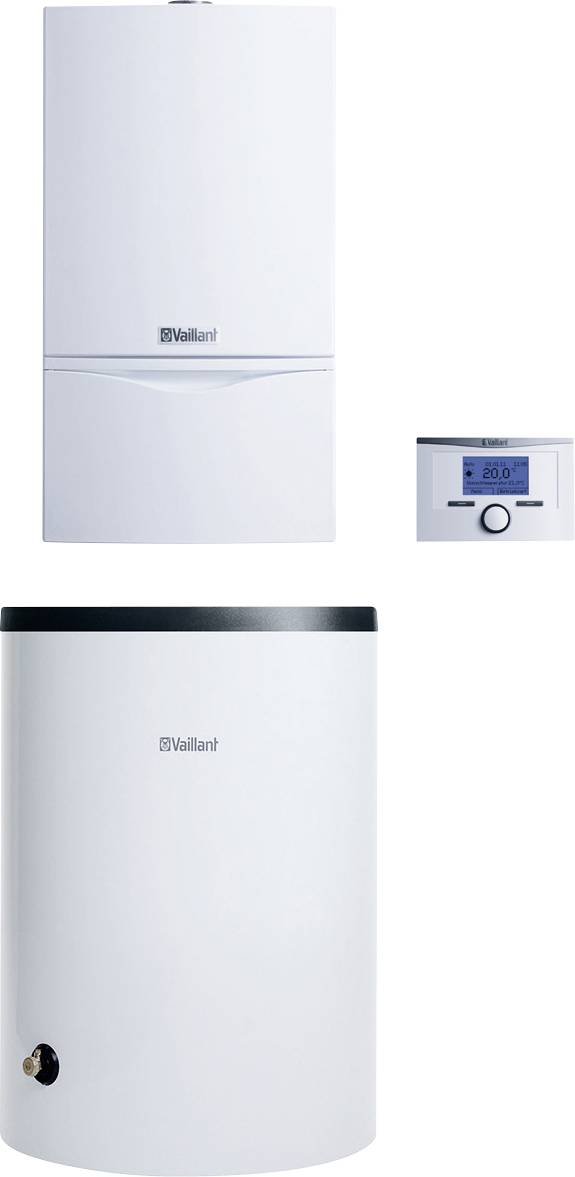

AtmoTEC plus, utanpåliggande VCC 194/4-5A LL, VIH R 120/6B VAILLANT atmoTEC plus VCC 194/4-5 A LL gasväggvärmeapparat med skorstensanslutning produktfördelar, modulerande reglerad prestanda, system Pro E, horisontella hydrauliska anslutningar för installationstillbehör som kan monteras i apparathöljet och flexibel användning vid utrustning, elektroniskt styrd pump, vatten- och trycksensor, 12 l expansionskärl, automatisk snabb- och uppvärmnings- ventil, varioram, vattenkyld, atmosfärisk förblandningsbrännare, elektronisk dellastinställning, hydraulisk och gasledd förinstallation möjlig, DIA-system med symboldisplay, be- lyser, servicekoppling av naturgas LL nominell effekt 80/60 GRD.C 8,0-20,0 kW max. värmebelastning. Värmesläge 22,2 kW min. Värmelimeast. 8,9 kW normanvändningsgrad 84 % (HS) / 93 % (Hi) restpumphöjd 250 mbar Förledningstemperatur max. 85 GRD.C elektrisk anslutning 230/50 V/Hz till-/frånluftsanslutning G 3/4 gasanslutning G 1/2 avgasanslutning 110 mm höjd/bredd/djup 800/440/360 mm vikt 44 kg CE PIN CE-0085BS0345 Gaskategori I2ELL 1x 0010016414 VIH R 120/6 B 1x 0020124472 VRT 350 1 x 0020183758 Fördrörningssats utanpåliggande årstidsbetingad energieffektivitet vid rumsuppvärmning, energieffektivitetsklass C (spektrum A+++ till G), vattenuppvärmning-energieffektivitetsklass B (spektrum A+++ till G)

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Tips

Obs!
Varmvattenberedare med starkström:
Driften av denna varmvattenberedare kräver en starkströmanslutning (tre-fas växelströmanslutning).
Anslutning och installation av en varmvattenberedare med starkström ska godkännas av nätoperatören och endast utföras av nätoperatören eller av ett installationsföretag som är registrerat i nätoperatörens installatörsregister.

Beskrivning

Tips

Obs!
Varmvattenberedare med starkström:
Driften av denna varmvattenberedare kräver en starkströmanslutning (tre-fas växelströmanslutning).
Anslutning och installation av en varmvattenberedare med starkström ska godkännas av nätoperatören och endast utföras av nätoperatören eller av ett installationsföretag som är registrerat i nätoperatörens installatörsregister.
