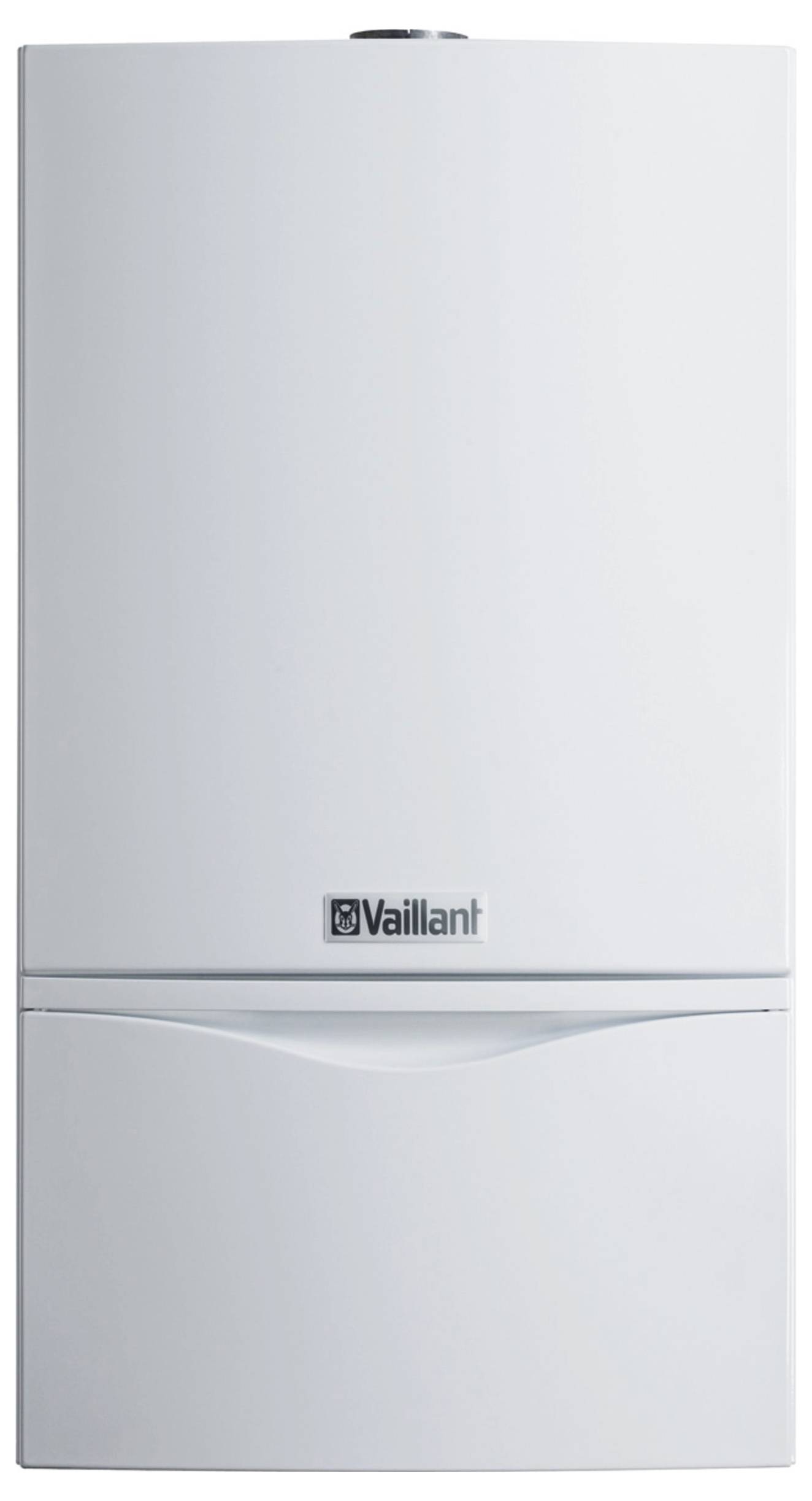

Name: Vaillant väggvärmeapparat Kamin VCW 194 LL-gas
Brand: Vaillant
SKU: 3148661
Availability: BackOrder

En vit Vaillant-panneenhet monterad på väggen, med en minimalistisk design och märkets logotyp synlig i mitten.

Teknisk ritning av en värmeanläggning med anslutningar. Vänster sida visar ett snittvy, höger sida en sidovy och därunder en planvy. Tabell med dimensionsangivelser för två enhetstyper.

1/2

Produktdatablad

Leverans fre 20 nov.

Antal

Styck

Toal (50 552,00 kr / stycken)

50 552,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Material värmeväxlare: Rostfritt stål
Slutet utförande: Ja
Nominell effekt 80-60 °C: 20 kW
Högsta nominella last: 20 kW
Nominell belastning lägre värde: 8 kW
Inställbar värmeeffekt: Ja
Lämplig för naturgas: Ja
Passar till propan: nej
Lämplig för butan: nej
Lämplig för metan: nej
Max. Inloppstemperatur (arbetstemperatur): 75 °C.
Min./max. Arbetstryck 1 bar.
Max. Gastryck 25 mbar
Min./max. Gastryck 18 mbar
Nominell effekt dricksvatten: 20 kW
Inbyggd pumpkoppling: Ja
Inbyggd manometer: Ja
Inbyggd reglage för händer: nej
Inbyggd expansionskärl: Ja

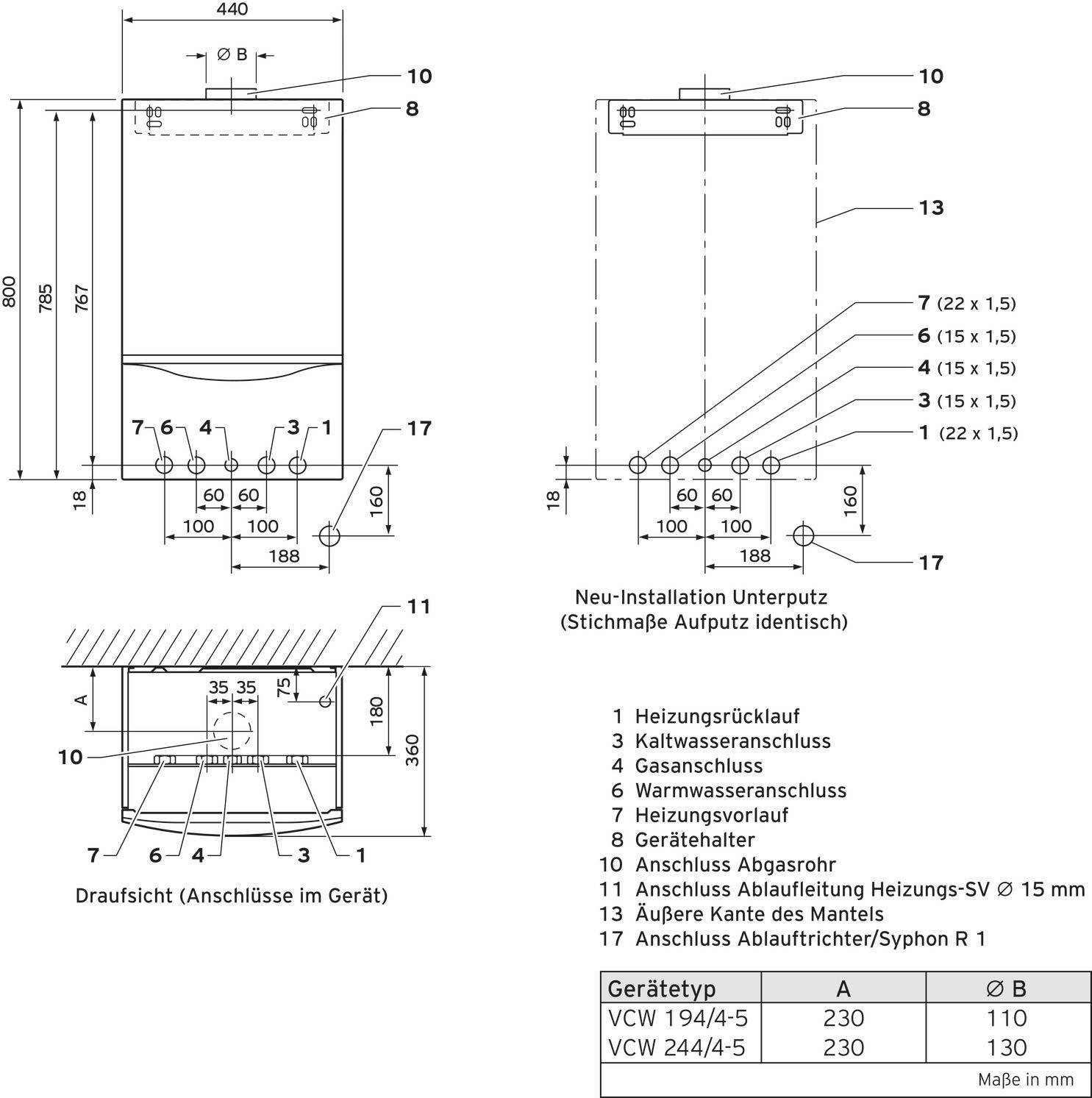

Höjd: 800 mm
Bredd: 440 mm
Djup: 360 mm
Anslutning HDR: Yttergänga (metrisk)
Yttre rördiameter inflöde: 26,44 mm
Anslutning retur: Yttergänga (metrisk)
Yttre rördiameter utloppstemperatur 26,44 mm
Anslutning bränsle: Övriga
Yttre rördiameter bränsle 20 mm
Anslutning lufttillförsel: Muff
Anslutning av rökgaexport: Muff
Nominell diameter kanal Rökgasbortförsel 110 mm
Anslutning av kallt dricksvatten: Yttergänga (metrisk)
Nominell diameter kallt dricksvatten 1/2 tum (15)
Yttre rördiameter kallt dricksvatten 20,95 mm
Anslutning varmvatten: Yttergänga (metrisk)
Nominell diameter varmvattenanslutning 3/4 tum (20)
Yttre rördiameter för varmt dricksvatten 20,95 mm
Energieffektivitet varmvatten: 90 %
Energieffektivitetsklass rumsuppvärmning: C
Energieffektivitetsklass varmvatten: B.
Nyttiggjord värme vid nominell värmeavgivning i drift vid hög temperatur (P4): 19,917 kW
Effektivitet vid nominellt värmeutsläpp vid hög temperatur (n4): 80,82 %
Extra strömförbrukning vid full belastning (elmax) 0,095 kW

Typ av produkt: Gaskondenserande väggvärmare

Driftspänning: 0 V

: 20.0 kW

Tidskopplingsur: Nej

Uppvärmningsenheter - specifikationer: Internetkompatibel

Mått.: (L x B x H) 440 x 440.00 x 800.00 mm

Vikt: 44 kg

: C (A+++ - D)

Bredd: 440.00 mm

Höjd: 800.00 mm

Längd: 440 mm

Djup: 360.00 mm

Material: Rostfritt stål

Nominell spänning: 0 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3148661 Vaillant väggvärmeapparat Kamin VCW 194 LL-gas

Beskrivning

AtmoTEC plus VCW 194/4-5A gas-väggvärmare med kaminanslutning Produktfördelar, modulerande reglerad effekt, system Pro E, Aqua-Comfort-system, horisontella hydrauliska anslutningar för installationstillbehör som kan integreras i apparathöljet och flexibel användning vid modernisering, elektroniskt styrd pump, vatten-trycksensor och manometer, 12 l från- och expansionskärl, automatisk snabb- och uppvärmnings-säkerhets-ventil, variorkanylare, vattenkylare, förblandingsbrännare, elektronisk inställning av dellast. Sekundärvärmeväxlare i ädelstål, hydraulisk och gassidan förinstallation möjlig, DIA-system med symboldisplay, be- lyser, servicekort naturgas LL nominell effekt 80/60 20,0 GRD.C 8,0-20,0 kW effekt vid varmvatten max. värmebelastning. Uppvärmningsläge 22,2 kW max. värmebelastning. Varmvatten 22,2 kW min. Värmelimeast. 8,9 kW normanvändningsgrad 84 % (HS) / 93 % (Hi) restpumphöjd 250 mbar Förledningstemperatur max. 85 GRD.C elektrisk anslutning 230/50 V/Hz till-/frånluftsanslutning G 3/4 kall-/varmvattenanslutning G 3/4 gasanslutning G 1/2 avgasanslutning 110 mm höjd/bredd/djup 800/440/360 mm vikt 44 kg CE PIN CE-0085BS040 Gasolkategori I2ELL årstidsbetingad energieffektivitetsklass för rumsuppvärmning (spektrum A+++ till D) energieffektivitet vid vattenuppvärmning klass B (spektrum A+ till F)
