Name: Vaillant kompakt apparat Brännvärde 3-14 kW, E-gas VSC 146/4-5 150 E.
Brand: Vaillant
SKU: 3148696
Availability: BackOrder

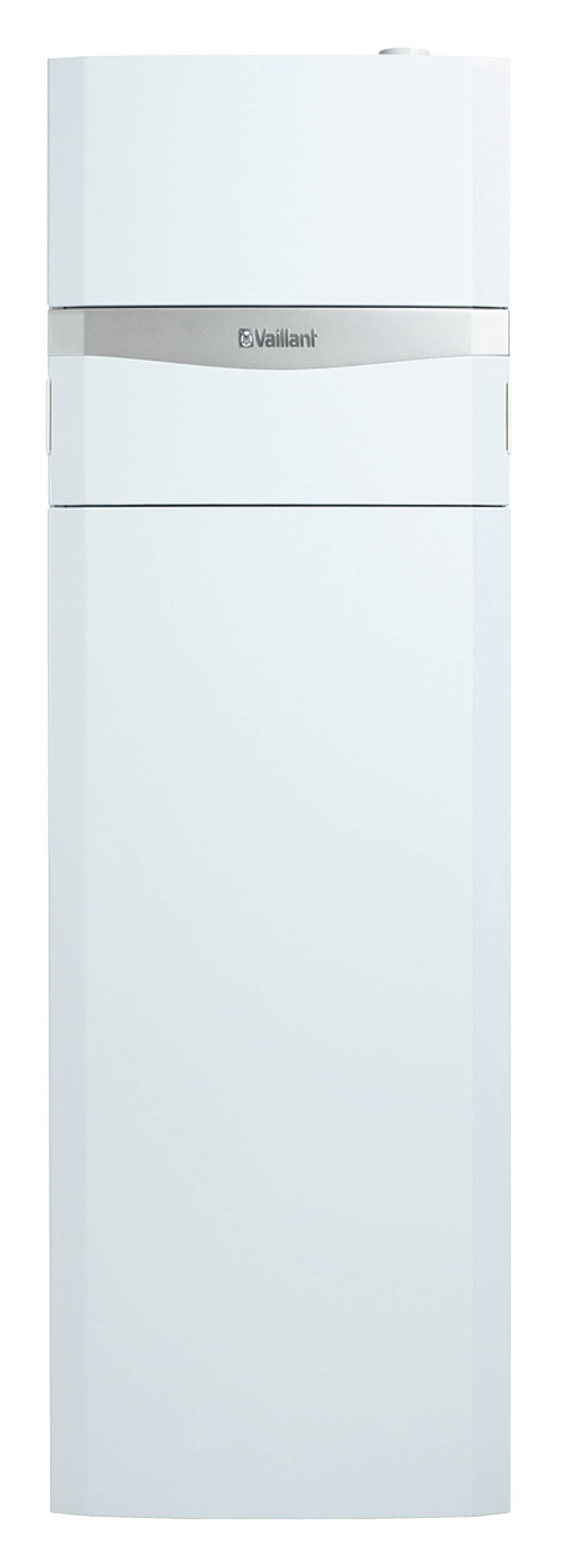

Vit, stående värmepanna med 'Vaillant'-logotyp i mitten. Utrustning för temperaturreglering i byggnader.

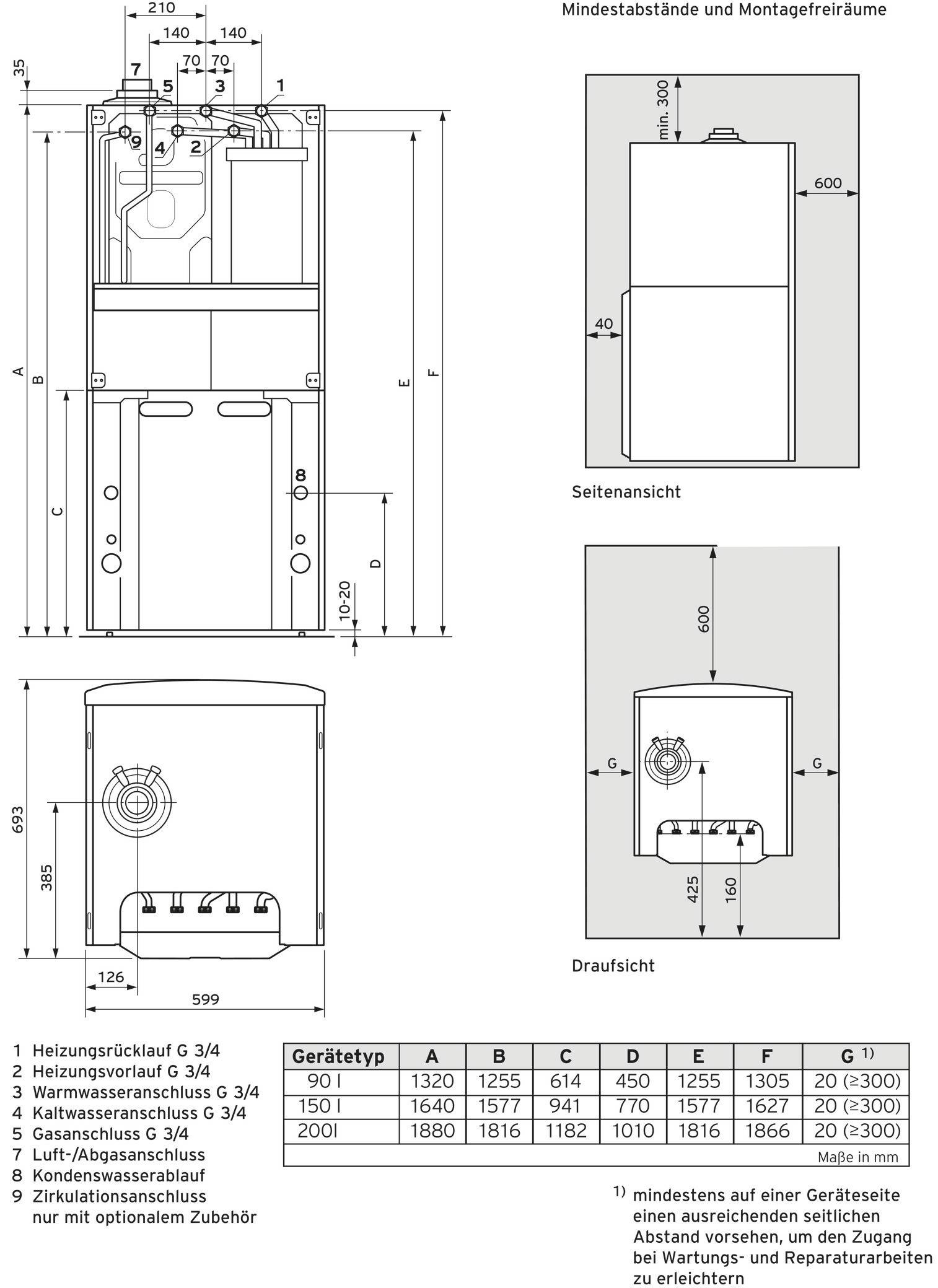

Figuren visar tekniska ritningar av en värmeanordning med mått och anslutningar. Tre vyer: frontvy, sidovy och ovanifrånvy. En tabell listar olika enhetsmodeller med specifika dimensioner.

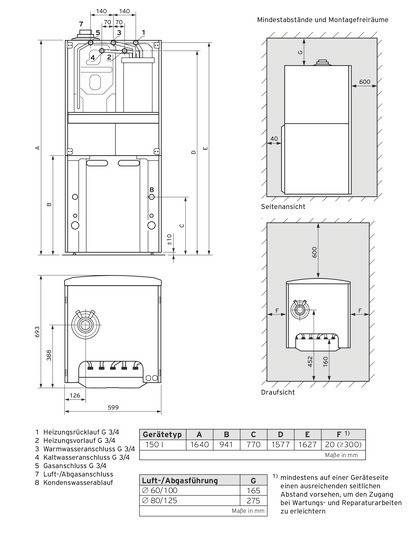

Teknisk ritning av ett väggmonterat värmesystem. Visar mått, anslutningar och vyer framifrån, från sidan och uppifrån. Tabell längst ner med enhetstyper och detaljer för luft- och avgasflöde.

1/3

Produktdatablad

Leverans fre 20 nov.

Antal

Styck

Toal (61 992,00 kr / stycken)

61 992,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Material värmeväxlare: Rostfritt stål
Materialkvalitet: Stålplåt
Slutet utförande: Ja
Drift som öppen (lufttillförsel) utförande: Ja
Kondenserande: Ja
Kesselsystem: Flamrör
Nominell effekt 80-60 °C: 14 kW
Nominell effekt 50-30 °C: 15,2 kW
Högsta nominella last: 15,2 kW
Nominell belastning lägre värde: 3 kW
Inställbar värmeeffekt: Ja
Lämplig för naturgas: Ja
Passar till propan: Ja
Lämplig för butan: nej
Lämplig för metan: nej
För eldningsolja klass i: nej
För eldningsolja klass II: nej
Ombyggnadspaket krävs: nej
Medium: vatten.
Komplett monterad vid leverans: nej
Kontrollsignal på/av: Ja
Brännarreglering hög/låg: nej
Brännarreglering modulerande: Ja
Max. Inloppstemperatur (arbetstemperatur): 75 °C.
Max. Tillåtet arbetstryck 3 bar.
Min./max. Arbetstryck 0,5 bar.
Verkningsgrad 108 %/100 %
Max. Gastryck 25 mbar
Min./max. Gastryck 17 mbar
Minne för varmt dricksvatten 151 l.
Frekvens: 50 Hz
Inbyggd fyll-/tömningskran: Ja
Inbyggd pumpkoppling: Ja
inbyggt tågavbrott: nej
Inbyggd cirkulationspump: nej
Inbyggd manometer: nej
Inbyggd reglage för händer: nej
Inbyggd expansionskärl: Ja
Inbyggd övertrycksventil: Ja
Höjd: 1640 mm
Bredd: 599 mm
Djup: 693 mm
Anslutning, HDR: Yttergänga
Yttre rördiameter inflöde: 26,44 mm
Anslutning retur: Yttergänga
Yttre rördiameter utloppstemperatur 26,44 mm
Anslutning bränsle: Yttergänga
Yttre rördiameter bränsle 26,44 mm
Nominell diameter kanal lufttillförsel 100 mm
Anslutning lufttillförsel: Insticksend
Nominell diameter kanal Rökgasbortförsel 60 mm
Anslutning för rökgaexport: Slutet inskjutet
Anslutning av kallt dricksvatten: Yttergänga
Yttre rördiameter kallt dricksvatten 26,44 mm
Anslutning varmvatten: Yttergänga
Yttre rördiameter för varmt dricksvatten 26,44 mm
Kondensatanslutning: Övriga
Tappprofil XL
Energieffektivitetsklass rumsuppvärmning: A.
Energieffektivitetsklass varmvatten: A.
Energieffektivitet varmvatten: 98 %
Nyttiggjord värme vid nominell värmeavgivning i drift vid hög temperatur (P4): 14,01 kW
Effektivitet vid nominellt värmeutsläpp vid hög temperatur (n4): 86,85 %
Extra strömförbrukning vid full belastning (elmax) 0,07 kW
Extra strömförbrukning i viloläge (PSB): 0,002 kW

Typ av produkt: Kompakt kondenserande gaspanna

Driftspänning: 0 V

: 15.2 kW

För rum upp till: 500 m²

Uppvärmningsenheter - specifikationer: Internetkompatibel

Mått.: (L x B x H) 599 x 599.00 x 1640.00 mm

Vikt: 126 kg

: A (A+++ - D)

Bredd: 599.00 mm

Höjd: 1640.00 mm

Längd: 599 mm

Djup: 693.00 mm

Material: Rostfritt stål

Nominell spänning: 0 V

UKCA: Ja

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3148696 Vaillant kompakt apparat Brännvärde 3-14 kW, E-gas VSC 146/4-5 150 E.

Beskrivning

EcoCOMPACT VSC 146/4-5 150 gaskompaktetet Brännarvärde kombinationsenhet för värme och varmvatten Produktfördelar, högeffektiv pump för värme och lagringsladdning, elektronisk gas-luft-koppling, Multi-sensor-system, alla komponenter/tillbehör i ett hölje, Split Mounting utrustning, inbyggd WW-skiktdladdningspumpar (150 liter), rostfritt stål-sekundär värmeväxlare, högladdnings- och cirkulationspump, förcirkuleringstangenhetsventil, trycksensor, trycksensor, inbyggd ADal 15 liter värmereglering, Diasystem med belyst symboldisplay och möjlighet att monteringsa ett väderstyrt värmereglage calorMATIC VRC 700 Gastyp E nominell effekt, 40/30 GRD.C 3,4, 15,2 kW, 60/40 GRD.C 3,3, 14,7 kW, Minneseffekt 16,0 kW, max. Värmelimeast. Lagringsl. 16,3 kW, normanvändning 98% (HS)/109% (Hi), moduleringsområde från 20 till 100 %, förloppstemperatur max. 85 GRD.C, elektrisk anslutning 230V/50Hz, max. Elektrisk säkerhet: Effektförbrukning 70 W, fram-/returanslutning RP 3/4, kall- /varmvattenanslutning RP 3/4, gasanslutning RP 3/4, luft-/avgasanslutning 60/100 mm, vikt (tom) 126 kg, minneskapacitet totalt innehåll 150 l, effektindex NL 3,4, höjd/bredd/djup 1640/595/693 mm CE PIN CE-13CO5870 Gasapparate I2ELL, Iårsklass A+ vattenuppvärmning A+ (spektrum A+ till F)
