Name: Vaillant gasväggelement brännarteknik VC 806/5 -5 LL
Brand: Vaillant
SKU: 3148754
Availability: BackOrder

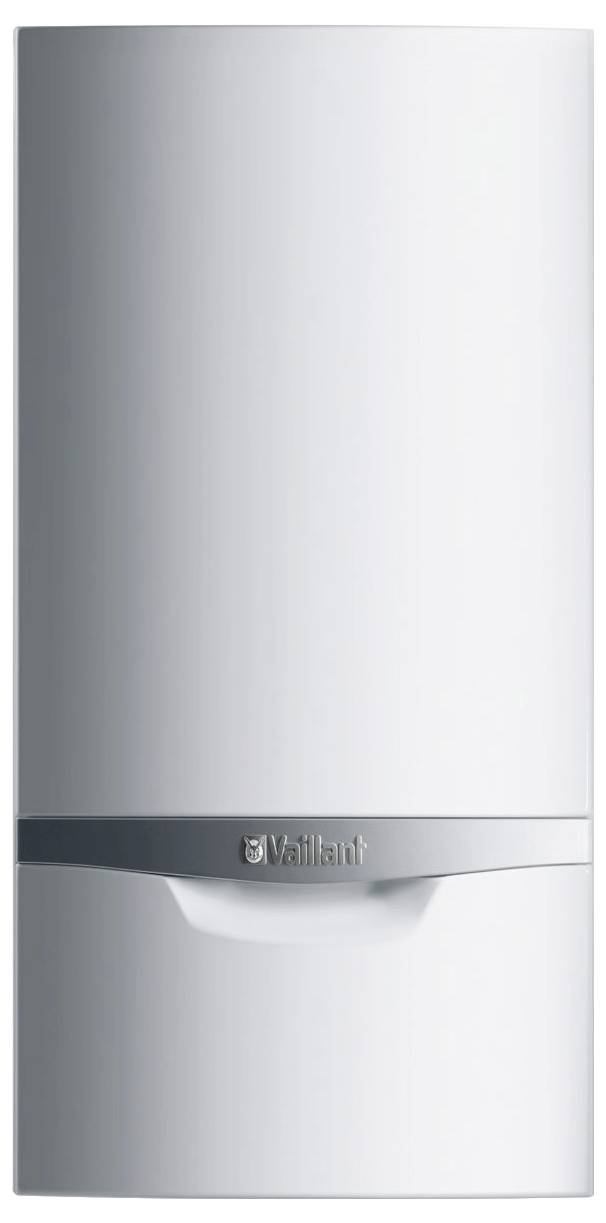

En snygg, modern väggmonterad värmepanna med vit, minimalistisk design och kompakt form. Märkningen "Vaillant" syns på framsidan.

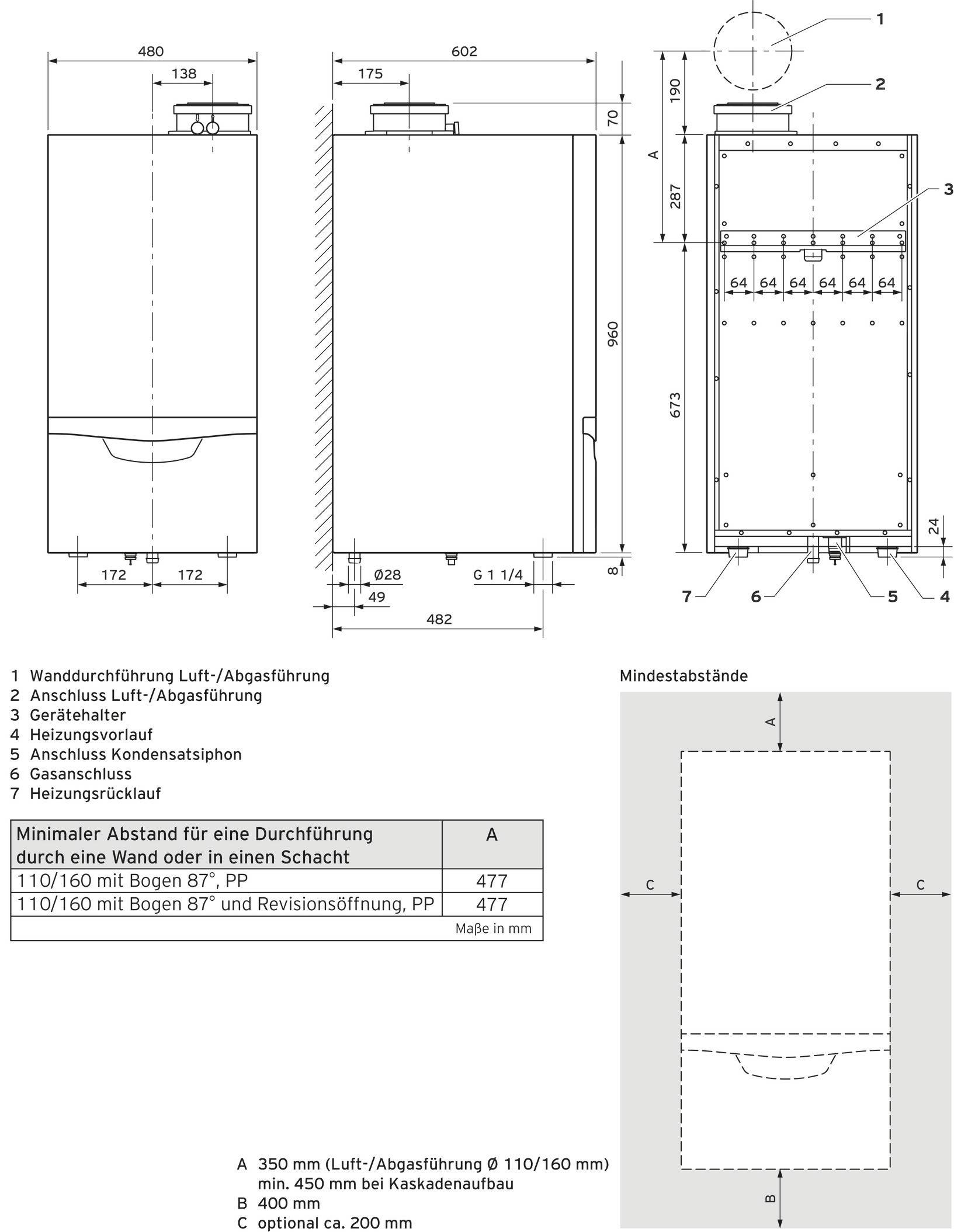

Teknisk ritning av ett värmningsaggregat med mått, profilvy och frontvy. Tabell visar minsta avstånd för olika anslutningsalternativ.

1/2

Produktdatablad

Leverans fre 20 nov.

Antal

Styck

Toal (81 079,07 kr / stycken)

81 079,07 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Material värmeväxlare: Rostfritt stål
Materialkvalitet: Stålplåt
Slutet utförande: Ja
Drift som öppen (lufttillförsel) utförande: Ja
Nominell effekt 80-60 °C: 74,7 kW
Nominell effekt 50-30 °C: 82,3 kW
Högsta nominella last: 82,3 kW
Nominell belastning lägre värde: 14,9 kW
Lämplig för naturgas: Ja
Passar till propan: nej
Lämplig för butan: nej
Lämplig för metan: nej
Brännarreglering hög/låg: nej
Brännarreglering modulerande: Ja
Kontrollsignal 0-10V: nej
Kontrollsignal OpenTherm: nej
Tändlåga: nej
Andra returanslutningen: nej
Max. Inloppstemperatur (arbetstemperatur): 85 °C.
Max. Tillåtet arbetstryck 6 bar.
Min./max. Arbetstryck 1 bar.
Max. Gastryck 25 mbar
Min./max. Gastryck 18 mbar
Inbyggd fyll-/tömningskran: nej
Inbyggd pumpkoppling: Ja
Inbyggd manometer: Ja
Inbyggd reglage för händer: nej
inbyggd expansionskärl: nej
Inbyggd övertrycksventil: Ja
Höjd: 960 mm
Bredd: 480 mm
Djup: 602 mm
Anslutning, HDR: Yttergänga
Yttre rördiameter inflöde: 41,91 mm
Anslutning retur: Yttergänga
Yttre rördiameter utloppstemperatur 41,91 mm
Anslutning bränsle: Övriga
Yttre rördiameter bränsle 33,249 mm
Anslutning lufttillförsel: Muff
Nominell diameter kanal lufttillförsel 160 mm
Anslutning av rökgaexport: Muff
Nominell diameter kanal Rökgasbortförsel 110 mm
Kondensatanslutning: Övriga
Yttre rördiameter kondensat 19 mm
Energieffektivitet varmvatten: 98 %
Nyttiggjord värme vid nominell värmeavgivning i drift vid hög temperatur (P4): 73,784 kW
Effektivitet vid nominellt värmeutsläpp vid hög temperatur (n4): 87,5 %
Extra strömförbrukning vid full belastning (elmax) 0,122 kW
Extra strömförbrukning i viloläge (PSB): 0,002 kW

Typ av produkt: Gaskondenserande väggvärmare

Driftspänning: 0 V

: 82.3 kW

Uppvärmningsenheter - specifikationer: Solcellsdriven

Mått.: (B x H x D) 480.00 x 960.00 x 602.00 mm

: A (A++ - G)

Bredd: 480.00 mm

Höjd: 960.00 mm

Djup: 602.00 mm

Material: Rostfritt stål

Nominell spänning: 0 V

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3148754 Vaillant gasväggelement brännarteknik VC 806/5 -5 LL

Beskrivning

Gas-väggvärmeapparat ECOTEC plus VC 806/5-5 LL brännarteknik Produktfördelar, moduleringsområde 20 % till 100 %, normanvändningsgrad 99 % (HS)/110 % (Hi), ny thermoskikt- värmeväxlare i rostfritt stål, kraftfull och robust gas-/luftförening, adaptiv delbelastningsanpassning, multi-system för självoptimering, platssparande anslutningstillbehör inkl. högeffektiv pump, kaskadkoppling av upp till 6 kW (upp till 720 kW), kaskadkopplingsenhet flexibel kaskadinformation, även i hörn, kan kombineras med solcellssystem, perfekt som topplastvärmare i kraftvärmesystem, drift med naturgas E, LL utrustning, högeffektiv thermoskikts-värmeväxlare i rostfritt stål, vattensensor, snabbavluftare, DIA-system med klartextdisplay, belysning, EbuS-gränssnitt effekt på 50/30 GRD.C (naturgas E/LL) 16,5-82,3 kW 60/40 GRD.C (naturgas E/LL)16,0-80,0 kW 80/60 GRD.C (naturgas E/LL) 14,9-74,4 kW verkningsgrad 30% enl EN15502 107,7% lagringskapacitet max. 74,7 kW normanvändningsgrad 99 % (HS) / 110 % (Hi) fram- /backanslutning G 1 1/4 gasanslutning G 1 luft-/avgasanslutning 110/160 mm höjd/bredd/djup 960/480/602 mm CE PIN CE-0085CM0415 Gaskategori I2ELL, I3P årstidsbetingad energieffektivitetsklass A (spektrum A++ D)
