Name: Vaillant gasväggelement brännarteknik VC 806/5 -5 E.
Brand: Vaillant
SKU: 3148753
Availability: BackOrder

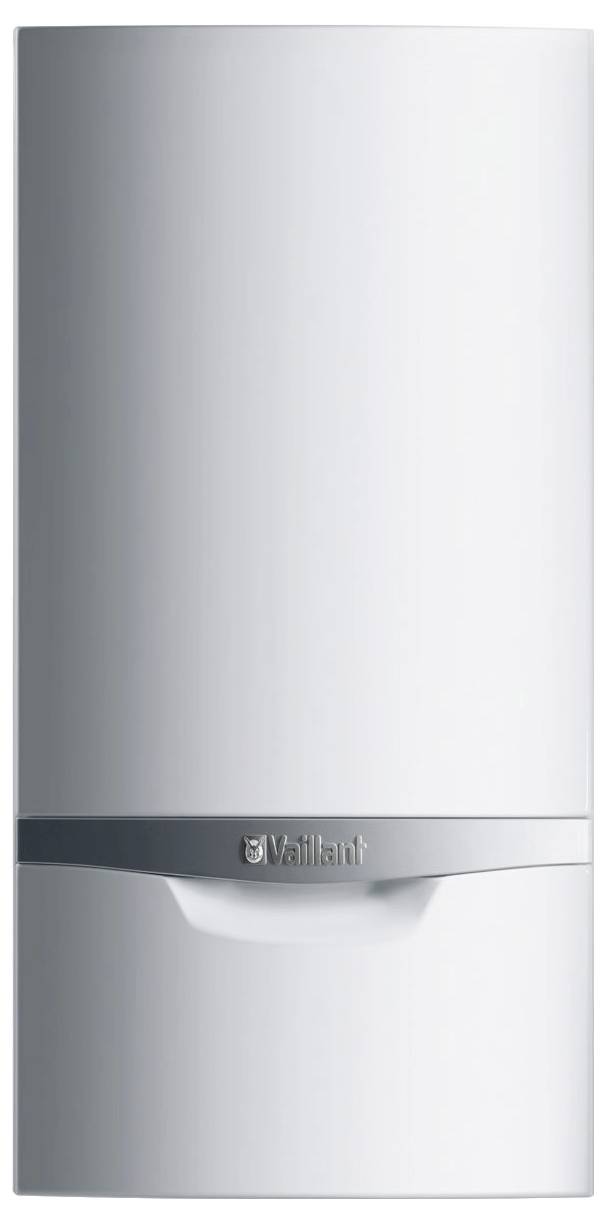

En vit väggmonterad panna med enkel, modern design och en liten logga nära handtaget.

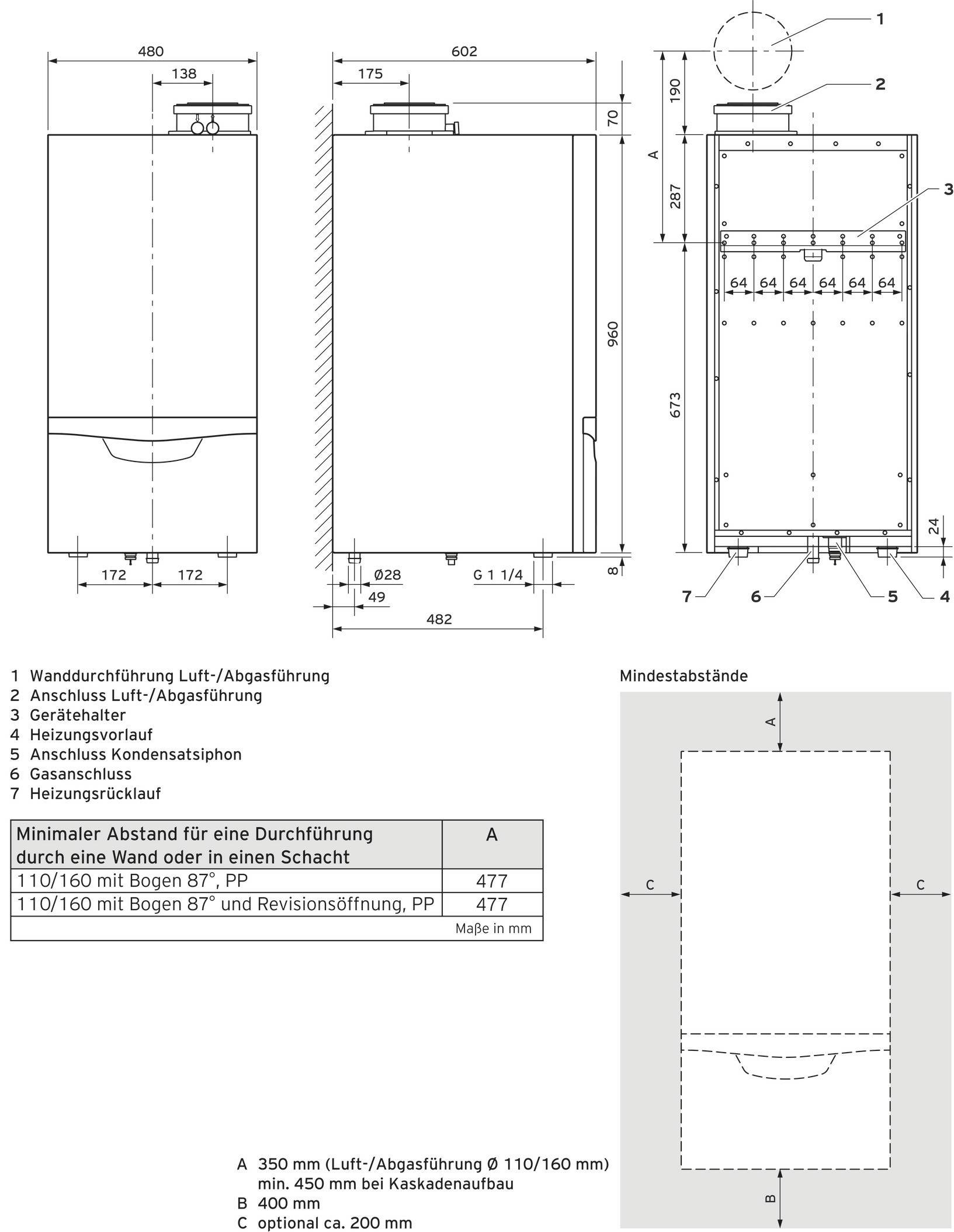

Teknisk ritning av en värmeångpanna med mått i millimeter, visar fram-, sido- och toppvy. Innehåller information om avstånd och anslutningar.

1/2

Produktdatablad

Leverans fre 20 nov.

Antal

Styck

Toal (81 079,07 kr / stycken)

81 079,07 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Material värmeväxlare: Rostfritt stål
Materialkvalitet: Stålplåt
Slutet utförande: Ja
Drift som öppen (lufttillförsel) utförande: Ja
Nominell effekt 80-60 °C: 74,7 kW
Nominell effekt 50-30 °C: 82,3 kW
Högsta nominella last: 82,3 kW
Nominell belastning lägre värde: 14,9 kW
Lämplig för naturgas: Ja
Passar till propan: nej
Lämplig för butan: nej
Lämplig för metan: nej
Brännarreglering hög/låg: nej
Brännarreglering modulerande: Ja
Kontrollsignal 0-10V: nej
Kontrollsignal OpenTherm: nej
Tändlåga: nej
Andra returanslutningen: nej
Max. Inloppstemperatur (arbetstemperatur): 85 °C.
Max. Tillåtet arbetstryck 6 bar.
Min./max. Arbetstryck 1 bar.
Max. Gastryck 25 mbar
Min./max. Gastryck 18 mbar
Inbyggd fyll-/tömningskran: nej
Inbyggd pumpkoppling: Ja
Inbyggd manometer: Ja
Inbyggd reglage för händer: nej
inbyggd expansionskärl: nej
Inbyggd övertrycksventil: Ja
Höjd: 960 mm
Bredd: 480 mm
Djup: 602 mm
Anslutning, HDR: Yttergänga
Yttre rördiameter inflöde: 41,91 mm
Anslutning retur: Yttergänga
Yttre rördiameter utloppstemperatur 41,91 mm
Anslutning bränsle: Övriga
Yttre rördiameter bränsle 33,249 mm
Anslutning lufttillförsel: Muff
Nominell diameter kanal lufttillförsel 160 mm
Anslutning av rökgaexport: Muff
Nominell diameter kanal Rökgasbortförsel 110 mm
Kondensatanslutning: Övriga
Yttre rördiameter kondensat 19 mm
Energieffektivitet varmvatten: 98 %
Nyttiggjord värme vid nominell värmeavgivning i drift vid hög temperatur (P4): 73,784 kW
Effektivitet vid nominellt värmeutsläpp vid hög temperatur (n4): 87,5 %
Extra strömförbrukning vid full belastning (elmax) 0,122 kW
Extra strömförbrukning i viloläge (PSB): 0,002 kW

Typ av produkt: Gaskondenserande väggvärmare

Driftspänning: 0 V

: 82.3 kW

Uppvärmningsenheter - specifikationer: Med solcellsalternativ

Mått.: (B x H x D) 480.00 x 960.00 x 602.00 mm

: A (A++ - G)

Bredd: 480.00 mm

Höjd: 960.00 mm

Djup: 602.00 mm

Material: Rostfritt stål

Nominell spänning: 0 V

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3148753 Vaillant gasväggelement brännarteknik VC 806/5 -5 E.

Beskrivning

Gasväggvärmeanordning ECOTEC plus VC 806/5-5 E brännarteknik Produktfördelar, moduleringsområde 20 % till 100 %, standardanvändningsgrad 99 % (HS)/110 % (Hi), ny thermoskikt- värmeväxlare i rostfritt stål, kraftfull och robust gas-/luftförening, adaptiv delbelastningsanpassning, multi-system för självoptimering, våtträkande anslutningstillbehör inkl. högeffektiv pump, kaskadkoppling av upp till 6 kW (upp till 720 kW), kaskadkopplingsenhet flexibel kaskadinformation, även i hörn, kan kombineras med solcellssystem, perfekt som topplastvärmare i kraftvärmesystem, drift med naturgas E, LL utrustning, högeffektiv thermoskikts-värmeväxlare i rostfritt stål, vattensensor, snabbavluftare, DIA-system med klartextdisplay, belysning, EbuS-gränssnitt effekt på 50/30 GRD.C (naturgas E/LL) 16,5-82,3 kW 60/40 GRD.C (naturgas E/LL)16,0-80,0 kW 80/60 GRD.C (naturgas E/LL) 14,9-74,4 kW verkningsgrad 30% enl EN15502 107,7% lagringskapacitet max. 74,7 kW normanvändningsgrad 99 % (HS) / 110 % (Hi) fram- /backanslutning G 1 1/4 gasanslutning G 1 luft-/avgasanslutning 110/160 mm höjd/bredd/djup 960/480/602 mm PIN-0085CM0415 Gaskategori I2ELL, I3P årstidsbetingad energieffektivitetsklass A (spektrum A++ D)
