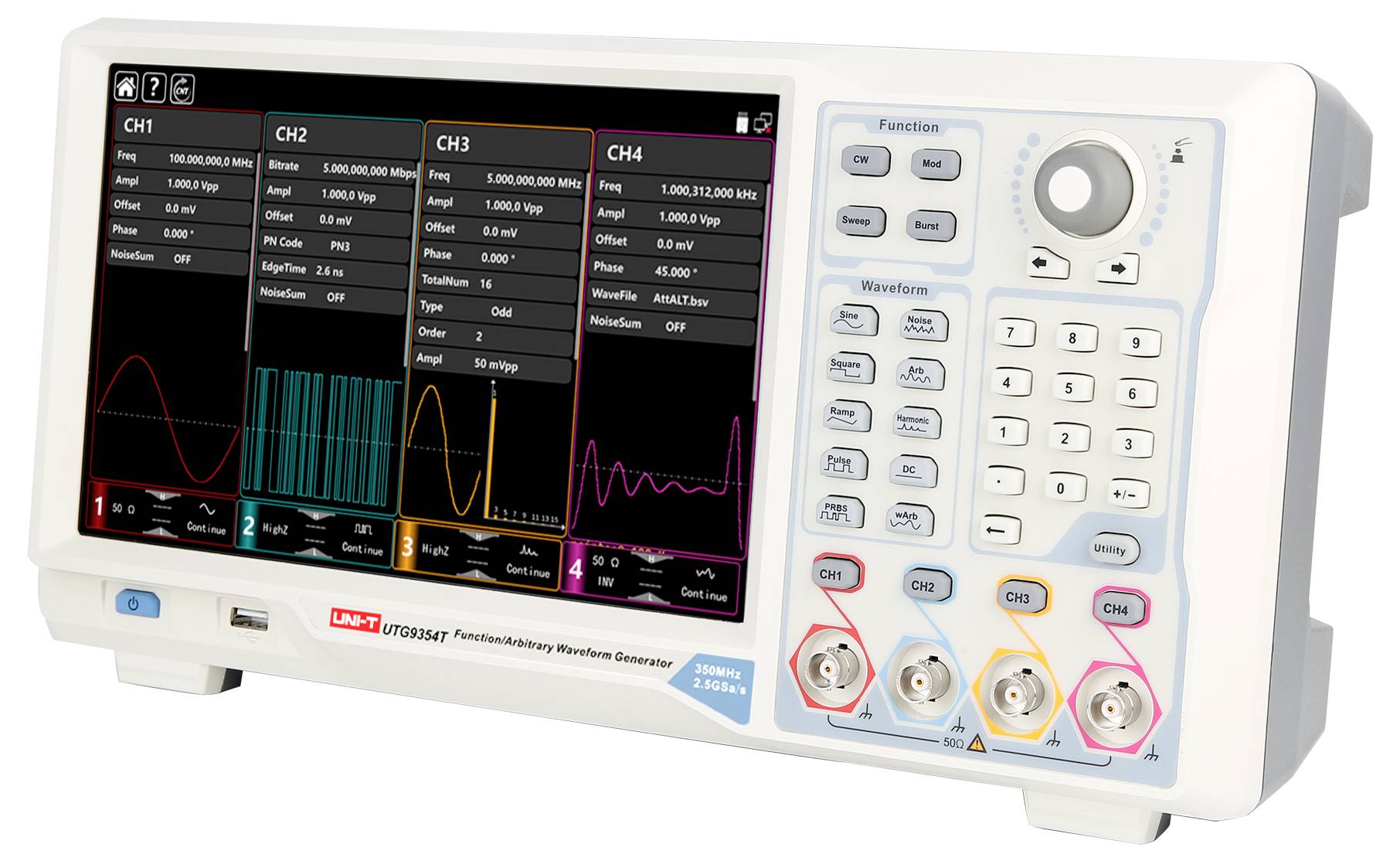

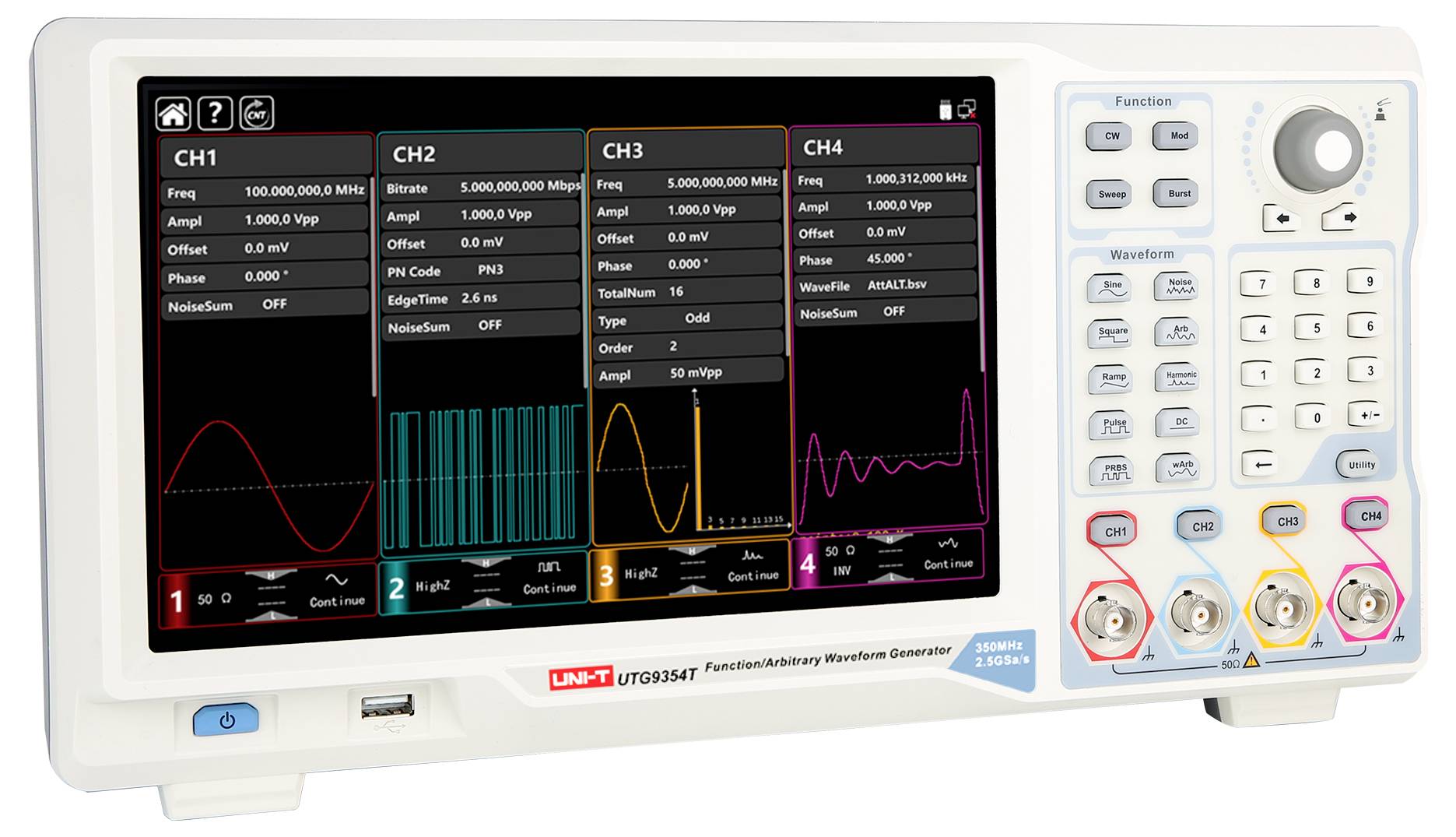

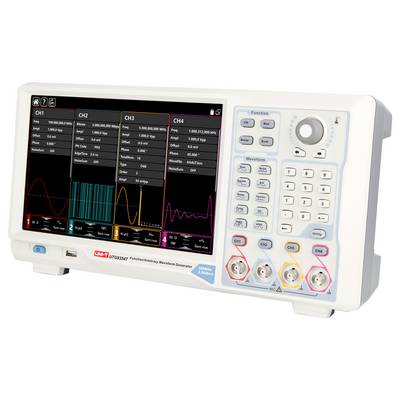

Uni-T UTG9354T Funktionsgenerator nätdriven 350 MHz (max) 4 kanaler Arbiträr, Fyrkant (value.1376410), Puls, Ramp, Brus
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
3 Styck
Antal
Toal (28 552,00 kr / stycken)
28 552,00 kr
exkl. moms
Fri frakt
Endast 3 Styck kvar på lager
Höjdpunkter & detaljer
Funktionsgenerator
- Max Utgångsfrekvens 350 MHz
- Avsökningshastighet 2,5 GSa/s
- - Vertikal upplösning: CH3 & CH4: 16-bitars, CH1 & CH2: 14-bitars
- - 4 kanaler
- - Valfri vågformslängd: 64 Mpts
- - Display: 10,1 -tums TFT-LCD
Tekniska specifikationer
- Typ av produkt
Funktionsgenerator nätdriven
- Frekvens
350 MHz (max)
- Signal-utgångsformer
Arbiträr
Fyrkant (value.1376410)
Puls
Ramp
Brus (value.1376413)
Sinus
(ej certifierad kalibrering)
- Mått.
(B x H) 220 mm x 350 mm
- Vikt
5 kg
- Antal kanaler
4 kanaler
- Frekvens (max.)
350 MHz
- Bredd
220 mm
- Höjd
350 mm
- Spänningsförsörjning
nätdriven
- Typ
UTG9354T
Dokument & nedladdningar
Datablad
Datablad 3403918 Uni-T UTG9354T Funktionsgenerator nätdriven 350 MHz (max) 4 kanaler Arbiträr, Fyrkant (value.1376410), Puls, Ramp, Brus
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3403918 Uni-T UTG9354T Funktionsgenerator nätdriven 350 MHz (max) 4 kanaler Arbiträr, Fyrkant (value.1376410), Puls, Ramp, Brus
Bruks- och säkerhetsanvisning 3403918 Uni-T UTG9354T Funktionsgenerator nätdriven 350 MHz (max) 4 kanaler Arbiträr, Fyrkant (value.1376410), Puls, Ramp, Brus
Bruks- och säkerhetsanvisning 3403918 Uni-T UTG9354T Funktionsgenerator nätdriven 350 MHz (max) 4 kanaler Arbiträr, Fyrkant (value.1376410), Puls, Ramp, Brus
Beskrivning
UTG9354T är en 4-kanals vågformsgenerator med en maximal utgångsfrekvens på 350 MHz och en avkänningshastighet på upp till 2,5 GSA/s. Den har en 16-bitars/ 14-bitars vertikal upplösning och ett 64 Mpts arbiträrvågformslängd, vilket garanterar was en exakt och stabil signalgenerering. Utrustad med en 10,1-tums TFT-LCD-pekskärm har UTG9354T ett intuitivt användargränssnitt och en ergonomisk design som förbättrar användarupplevelsen och arbetseffektiviteten.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version

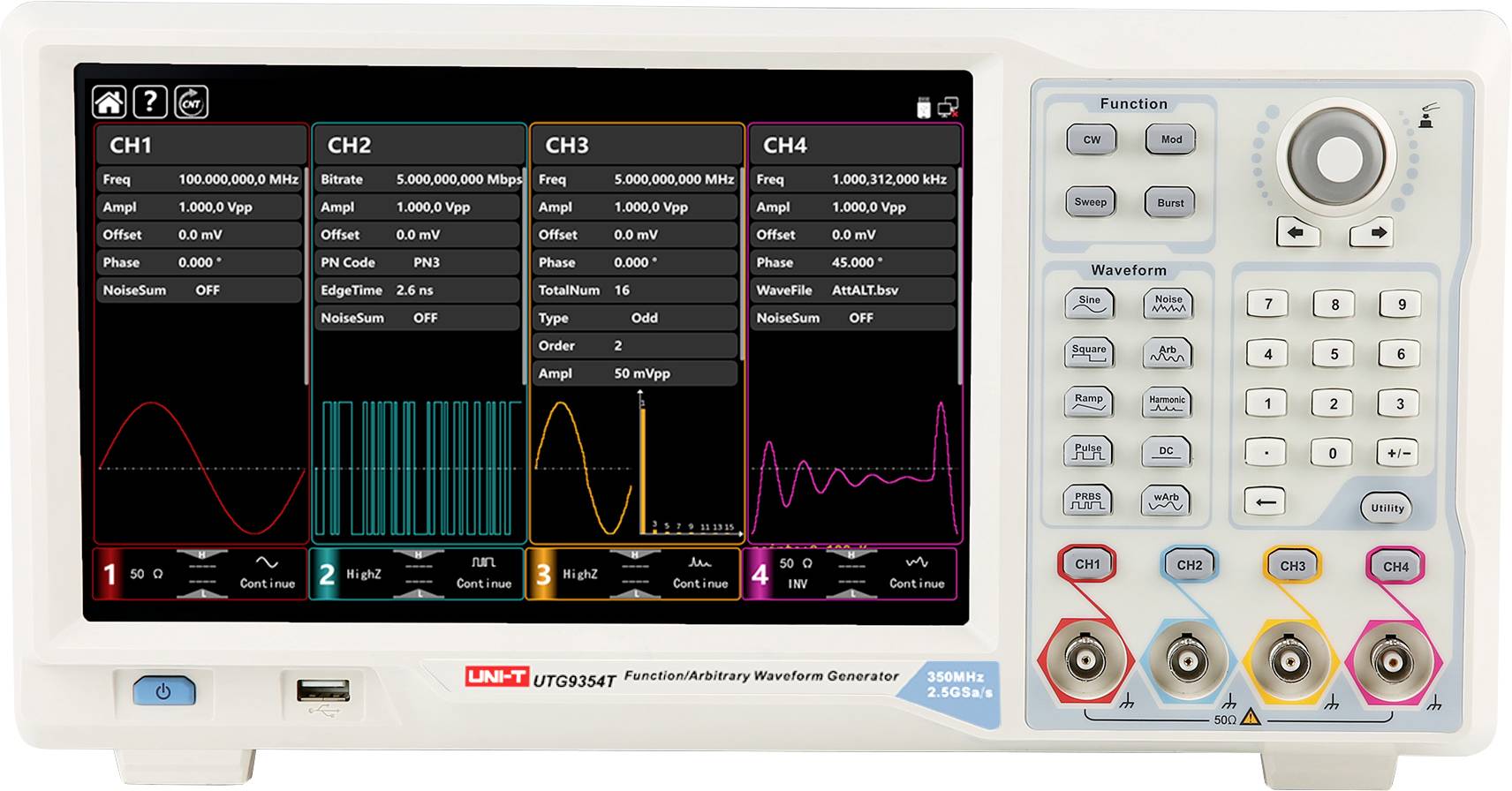

- - 10,1-tums pekskärm: UTG9354T har en kapacitiv 10,1-tums pekskärm med 1280 ×800 upplösning och en ny UI-design som ger en intuitiv hantering och bättre användarupplevelse.
- - 4-kanalsutgång & 4 Sweep-lägen: Standardmässig 4-kanalutgång för samtidig produktion av olika signaler. Förutom linjära och logaritmiska Sweep-lägen erbjuder UTG9354T två nya lägen:
- Step-läge: Exakt, stegvis anpassning
- List-läge: Definierade värden eller punkter för exakt styrning av signalgenerering
- - 8-siffrig frekvensräknare: Mäter frekvenser på 100 MHz till 800 MHz med hög precision och analyserar parametrar som frekvens, period, arbetscykel samt positiva och negativa pulsbredder.
- - Mångsidiga modulationslägen & arbiträrvågformer: Stöder AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK, PWM och mycket mer för undervisnings- och kommunikationssystemkontroller. Innehåller över 200 fördefinierade arbiträrformer för användning i teknik, biomedicin, standarder och matematik.
- - Protokollutgång: Stöder SPI, I2C och UART, ideal för mångsidiga digitala gränssnittstester.
- PRBS- och SNR-funktion:
- - PRBS-generator för kontroll av bitfelfrekvensen i höghastighets-dataöverföring
- SNR-funktion för överlagring av Gaussianskt brus för bedömning av störningar från apparater
Ingår i leveransen
- - UTG9354T (4CH, 350 MHz)
- - Nätkabel × 1
- - USB-datakabel × 1
- BNC-BNC-kabel × 4
- - Flerspråkiga säkerhetsinstruktioner
- - Kortfattad bruksanvisning
- - Kalibreringscertifikat
Tips
Ytterligare modeller
- UTG9604T: Vågformsgenerator, 600 MHz utgångsfrekvens, 2,5 GSA/s samplingshastighet, 16-bitars vertikal upplösning, 4 kanaler, 64 Mpts arbiträrvågslängd, 10,1-tums TFT-LCD-pekskärm.
- UTG9504T: Vågformsgenerator, 500 MHz utgångsfrekvens, 2,5 GSA/s samplingshastighet, 16-bitars/14-bitars vertikal upplösning, 4 kanaler, 64 Mpts arbiträrvågslängd, 10,1-tums TFT-LCD-pekskärm.
