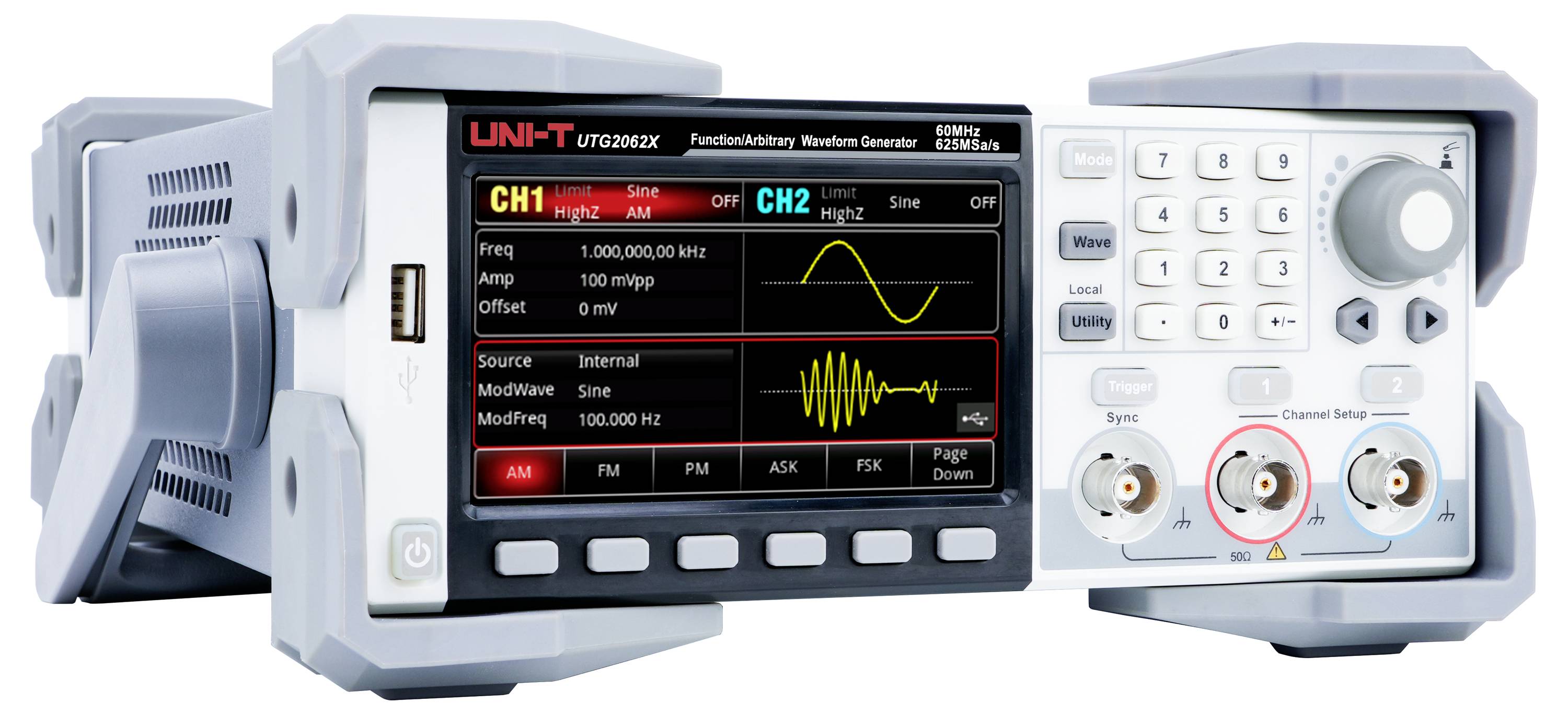

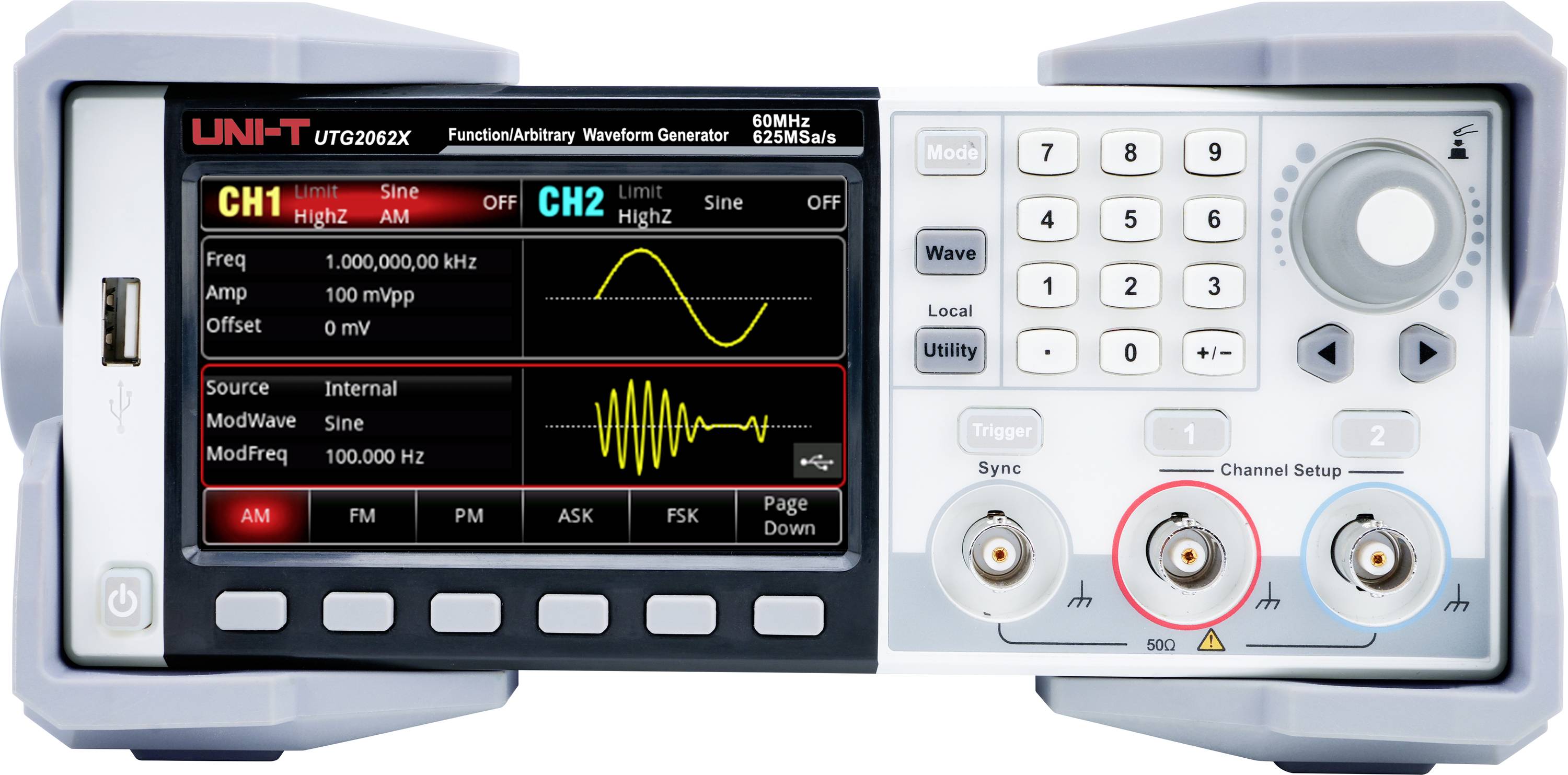

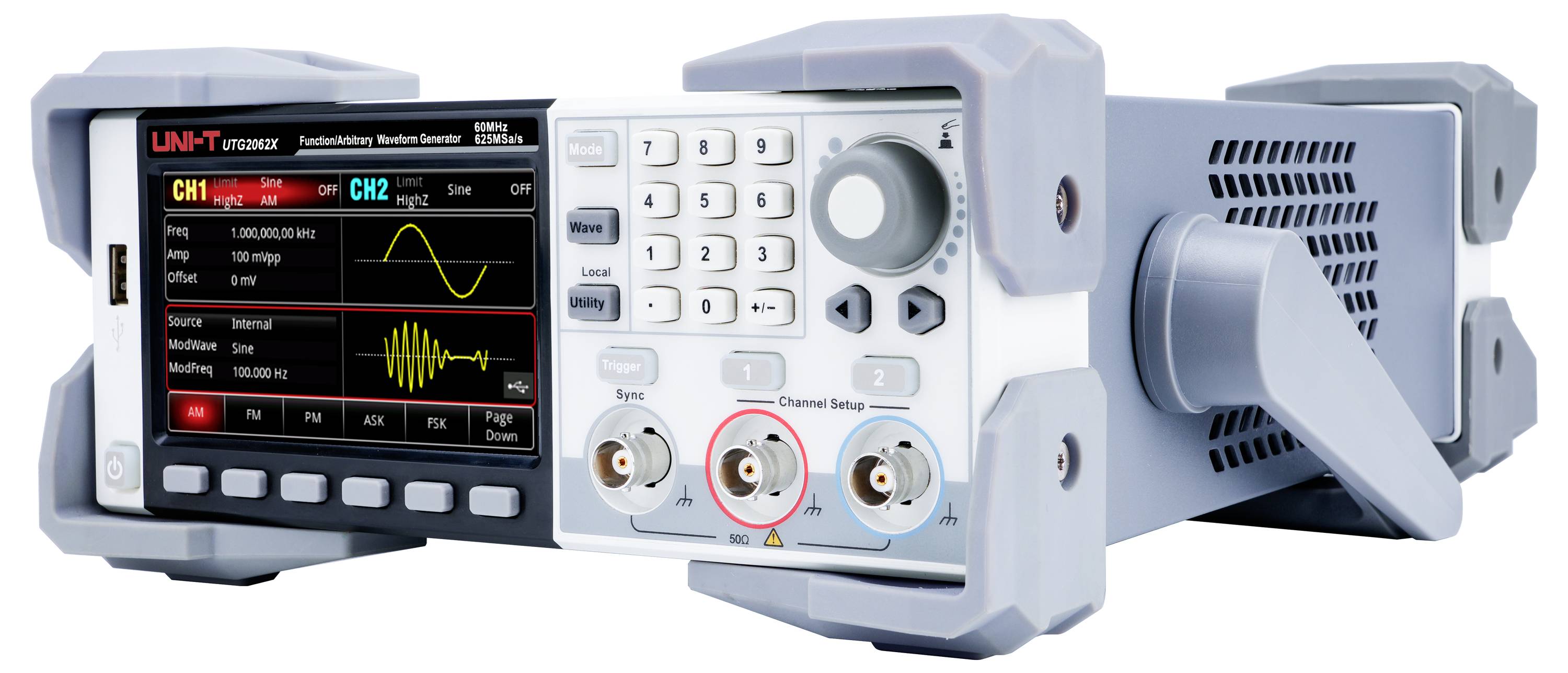

Uni-T UTG2062X Funktionsgenerator nätdriven 60 MHz (max) 2 kanaler
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
15 Styck
Antal
Toal (5 912,00 kr / stycken)
5 912,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Funktionsgenerator
- Max Utgångsfrekvens 60 MHz
- - Avsökningshastighet 625 MSA/s.
- - Vertikal upplösning 16 bitar
- - 2 kanaler
- - Arbiträrvågformslängd: 64 Mpts
- 4,3 tums TFT-LCD
Tekniska specifikationer
- Typ av produkt
Funktionsgenerator nätdriven
- Frekvens
60 MHz (max)
- Visning
LCD
(ej certifierad kalibrering)
- Mått.
(B x H) 190 mm x 330 mm
- Vikt
3 kg
- Antal kanaler
2 kanaler
- Frekvens (max.)
60 MHz
- Bredd
190 mm
- Höjd
330 mm
- Typ
UTG2062X
Dokument & nedladdningar
Datablad
Datablad 3400015 Uni-T UTG2062X Funktionsgenerator nätdriven 60 MHz (max) 2 kanaler
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3400015 Uni-T UTG2062X Funktionsgenerator nätdriven 60 MHz (max) 2 kanaler
Bruks- och säkerhetsanvisning 3400015 Uni-T UTG2062X Funktionsgenerator nätdriven 60 MHz (max) 2 kanaler
Bruks- och säkerhetsanvisning 3400015 Uni-T UTG2062X Funktionsgenerator nätdriven 60 MHz (max) 2 kanaler
Beskrivning
UTG2062X är en kostnadseffektiv funktions-/arbiträrvågformsgenerator som med DDS-teknik skapar exakta signaler med låg distorsion. Den har en maximal utgångsfrekvens på 60 MHz, en avkänningshastighet på 625 MSA/s och en 16-bitars upplösning för en stabil och exakt signalutmatning. Med 2 kanaler, en 64 Mpts vågformslängd och en 4,3-tums TFT-LCD-pekskärm är UTG2062X enkel att använda och erbjuder en effektiv lösning för inlärnings-, test- och vågformsanalys.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- - 4,3 tums pekskärm: En högupplöst 4,3-tums skärm med touch-styrning för snabbare och bekvämare styrning av enheten.
- - Motsvarande effekt på båda kanalerna: Högutgång med stor amplitud - båda kanalerna har en fullständig amplitud på 20 Vpp vid frekvenser upp till 20 MHz.
- – Låg distorsion: Enastående harmonisk distorsion med ett störningsfri dynamikområde på -80 dBc.
- – Lågt jitter: Avancerad digital scanning ger en stabil och exakt signal.
- - Snabb kantstyrning: Den nya generationen högprecisa, breda dynamiska pulsvågor ger en minimal pulsbredd på 8 ns. Pulsbredden är lätt att ställa in med en minimal stegbredd på 100 hk och möjliggör generering av högre övertoner.
- - Högt signal/brus-förhållande (SNR): En liten signalöverlagring med en stor DC-komponent minskar utbrus och ökar signal/brus-förhållandet (SNR). (CH1-signalen i bilden skapas av UTG2000X-serien.)
- - Många moduleringslägen: Stöd för 15 moduleringstyper, inklusive AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM OCH PWM.
- Kanalsammanföring: Signaler kan kombineras med SUM-funktion eller kanalstackning för att skapa inställningsbara SNR-signaler och Dual-ton multifrekvens signaler.
- - Arbiträrmedlarredigerare: Arbiträrvågsredigatorn gör det möjligt att skapa individuella vågformer genom att infoga standardvågor eller fritt rita.
Ingår i leveransen
- - UTG2062X (2CH, 60 MHz)
- - Nätkabel × 1
- USB-kabel × 1
- BNC-BNC-kabel × 1
- - BNC-kabel med röda och svarta krokodilklämmor x 1
- - Flerspråkiga säkerhetsinstruktioner
- - Kortfattad bruksanvisning
- - Kalibreringscertifikat
Tips
Ytterligare modeller
- UTG2122X: 120 MHz utgångsfrekvens, 625 MSA/s samplingshastighet, 16-bitars upplösning, 2 kanaler, 64 Mpts arbiträrvågformslängd, 4,3" TFT-LCD-pekskärm.
UTG2082X: 80 MHz utgångsfrekvens, 625 MSA/s samplingshastighet, 16-bitars upplösning, 2 kanaler, 64 Mpts arbiträrvågformslängd, 4,3" TFT-LCD-pekskärm.
