Uni-T UPO1104 Digitalt oscilloskop 100 2 kSa/s 56 Mpts 8 Bit 1 st

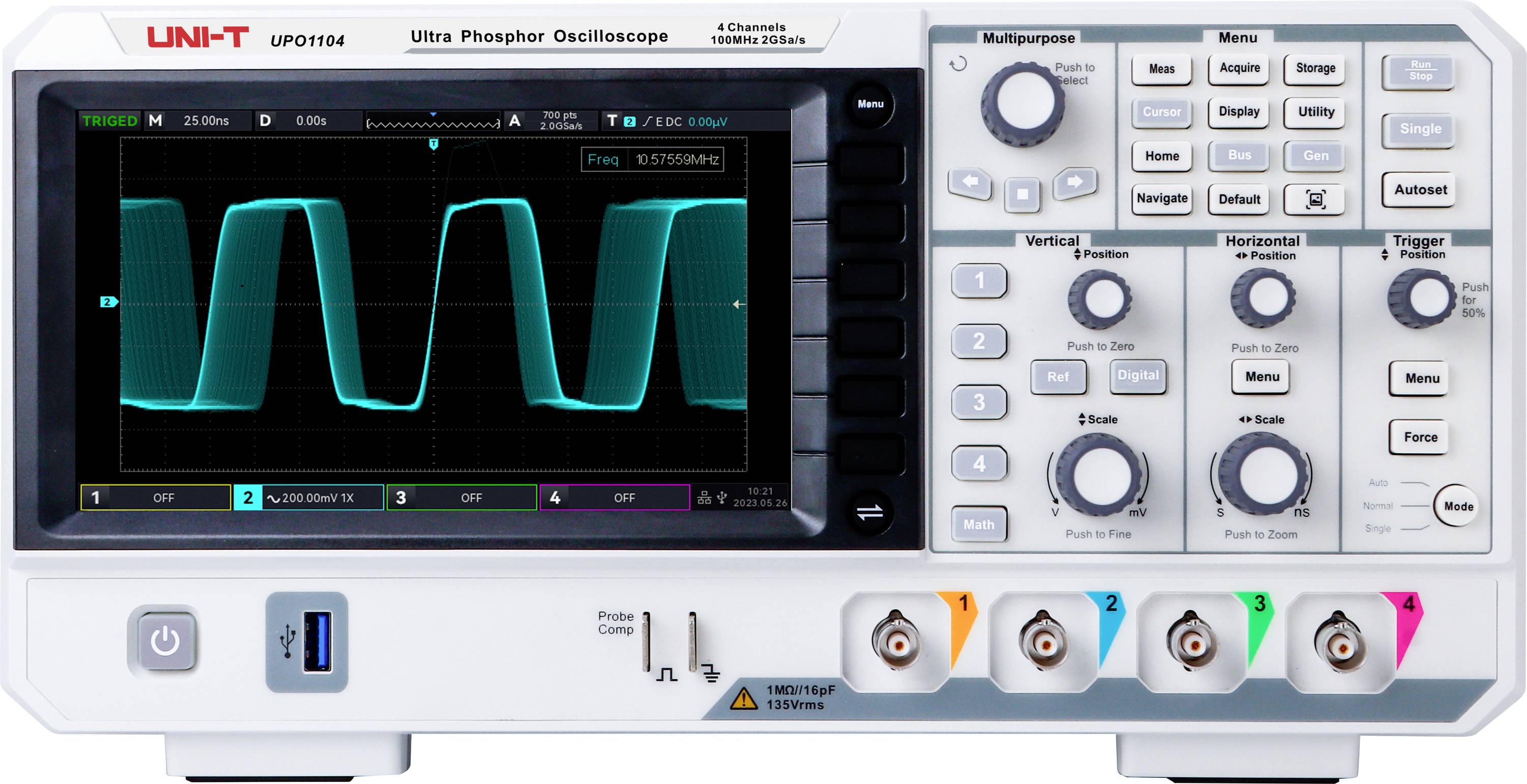

Digital oscilloskop som visar en cyan kvadratvågssignal på skärmen, med kontrollknappar och fyra ingångskanaler på frontpanelen.

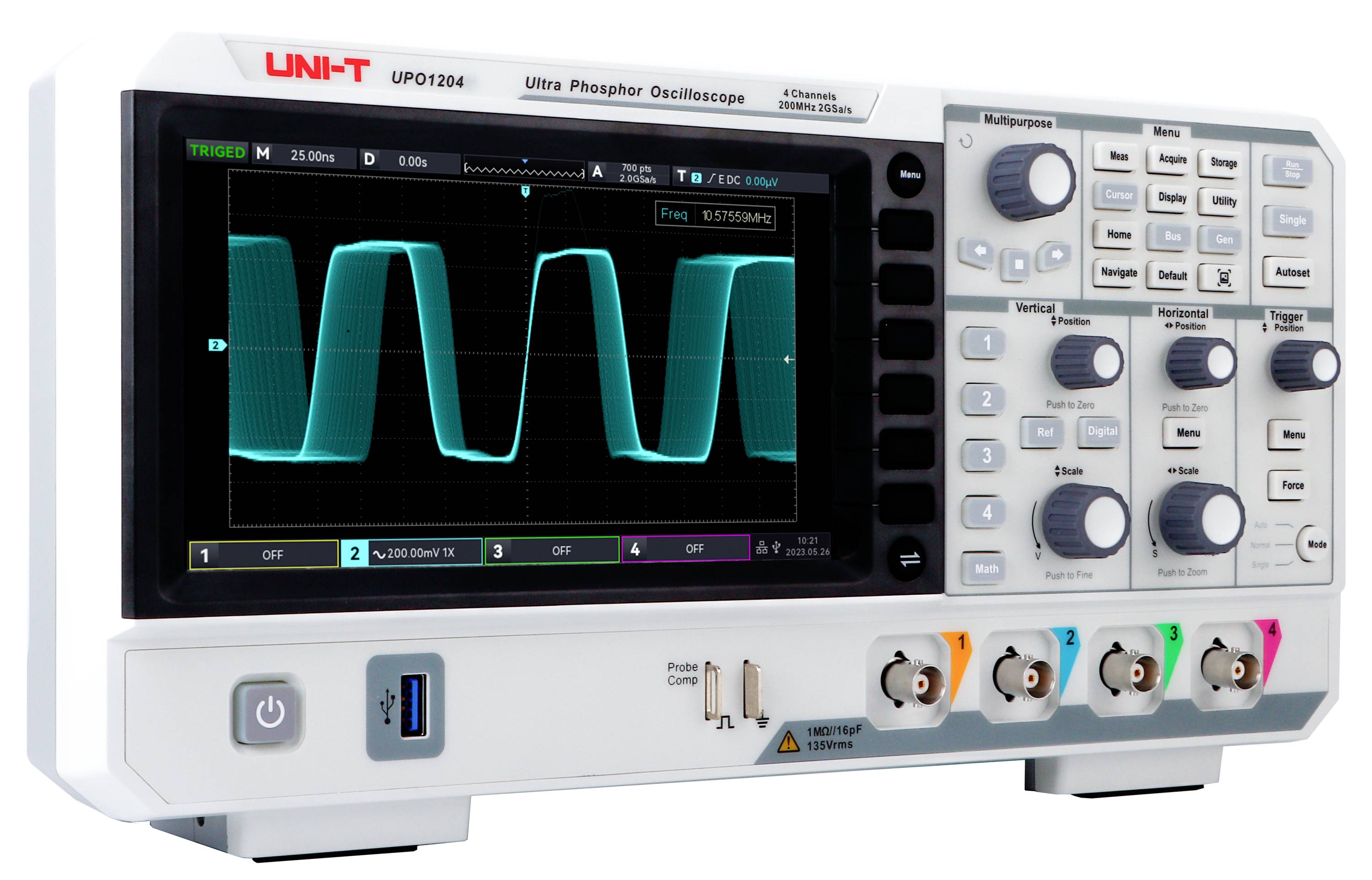

UNI-T digital oscilloskop som visar en fyrkantvågssignal på sin skärm, med kontrollknappar och ingångsportar på frontpanelen.

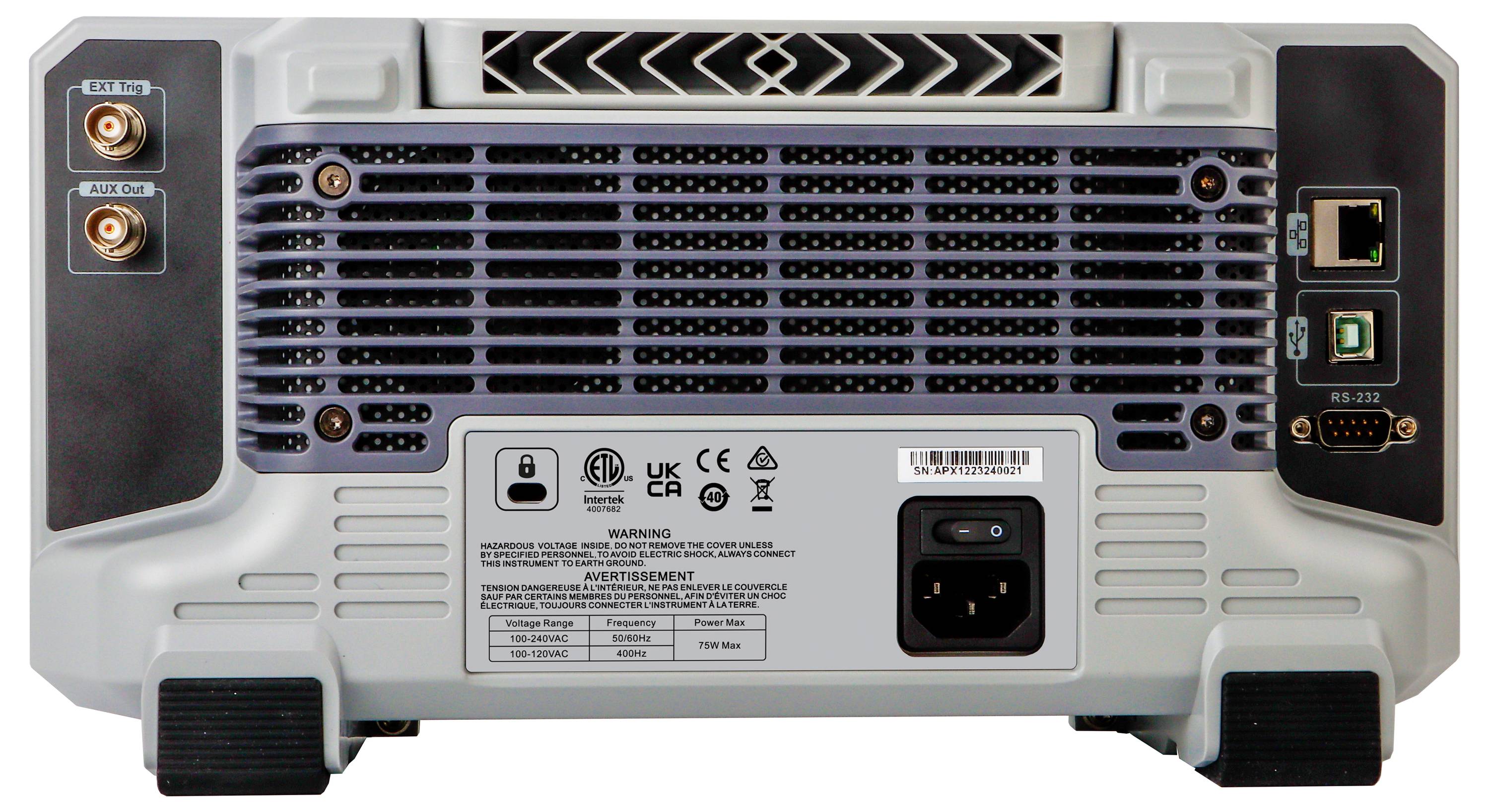

Baksida av en robust elektronisk enhet med två koaxiala kontakter, kylgaller, Ethernet- och USB-portar, serieport och strömingång.

1/3

Datablad (PDF)

Leverans ons. 30 sep.

10 Styck

Antal

Styck

Toal (5 112,00 kr / stycken)

5 112,00 kr

exkl. moms

Fri frakt

Endast 10 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

UNI-T digitalt fosforoscilloskop UPO1104

Fast Acquire fosfor™: Använder den ursprungliga Ultra fosfor-displaytekniken för förbättrad signalvisualisering.
Hardware-realtidsinspelning: Lagrar upp till 120.000 frames för detaljerad signalföljning.
56Mpts långt minnesdjup: Möjliggör långsiktig vågformsregistrering utan distorsion vid hög avsökningshastighet.
36 parametermätningar: Stöder snabba parameter- och statistikmätningar, inklusive bildskärmsmätning, markörval och tröskelinställningar.
Hög registreringshastighet: 150.000 wfms/s i normalläge, upp till 500.000 wfms/s i fast-Acquire-läge genom innovativ digital parallellbearbetning.
Navigeringsfunktion: Erbjuder tids-, markör- och segmentnavigation för snabb vågformslokalisering och stöder automatisk scrollning med inställbara hastigheter.
DVM-funktion: Inbyggd digital voltmeter med överlimit-larm.
Markörmätning: Stöder samtidig mätning på CH1, CH2, CH3, CH4, MATH, REFERENS, inklusive samtidig tid- och spänningsmätning
Vågforminspelning i videoformat: Möjliggör uppspelning och analys på datorn för att förbättra användarupplevelsen.
Fullständig minnes-Hardware-realtidskodning: Med 56Mpts minne sker realtidsavkodning av RS232/UART, I2C och SPI flera gånger snabbare än vanlig software-avkodning.
1Mpts avancerat FFT: Stöder flerområdesspsikt, spektral enskild visning, 4 spår och 4 detektorlägen, samt automatisk mätning av toppvärden för snabb identifiering av spektrala nyckelegenskaper.

Tekniska specifikationer

Ultra fosfor 2.0-teknik
Inbyggd 4-bitars DVM (digital voltmeter)
7-siffrig maskinvaru-frekvensräknare
Seriell bus-avkodning (RS232/UART, I² C, SPI) som standard

Typ av produkt: Digitalt oscilloskop

Bandbredd: 100

Samplingsfrekvens / kanal: 2 kSa/s

Visning: 7" (17,8 cm) TFT-LCD i färg, WVGA

Upplösning: 8 Bit

Bildskärmsformat: 7 tum

Tidsbas: 1 ns/div upp till 1000 s/div

Antal analoga ingångar max.: 4

: (ej certifierad kalibrering)

Mätningskategori: CAT I
CAT II 300 V

Vertikalavböjning: 500 µV/div till 20 V/div

Ingångsimpedans: 1 MΩ

Ingångskoppling: DC AC GND

Ingångsspänning: 400 V/AC

Spänningsförsörjning (specifikationer): 100 - 240 V/AC

Mått.: (L x B x H) 110 x 336 x 170 mm

Vikt: 2.45 kg

Antal digitala ingångar max.: 0

Display: 800 x 480 pixel

Kalibreringsservice: Fabriksstandard (ISO- / DKD-kalibrering tillval via mätlaboratorium-tjänsteleverantörer)

Bredd: 336 mm

Höjd: 170 mm

Längd: 110 mm

Gränssnitt: USB-Host
USB-enhet
LAN

Minnesdjup / kanal: 56 Mpts

Typ: UPO1104

Dokument & nedladdningar

Datablad

Datablad 3812388 Uni-T UPO1104 Digitalt oscilloskop 100 2 kSa/s 56 Mpts 8 Bit 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3812388 Uni-T UPO1104 Digitalt oscilloskop 100 2 kSa/s 56 Mpts 8 Bit 1 st

Beskrivning

UPO1104 digitalt oscilloskop använder Ultra fosfor 2.0-teknik. Den har en bandbredd på 100 MHz, en samplingshastighet i realtid på upp till 2 GSA/s och är utrustad med 4 kanaler. Dessutom stöder den en oberoende DVM-modul, har omfattande trigger- och bus-avkodningsfunktioner samt en fullständig lagringsbaserad maskinvaruavkodning. Oscilloskopet är lämpat för Embedded-systemdesign, mätteknik, underhållningselektronik, bil-elektronik, underhåll och utbildning samt många andra användningsområden.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
