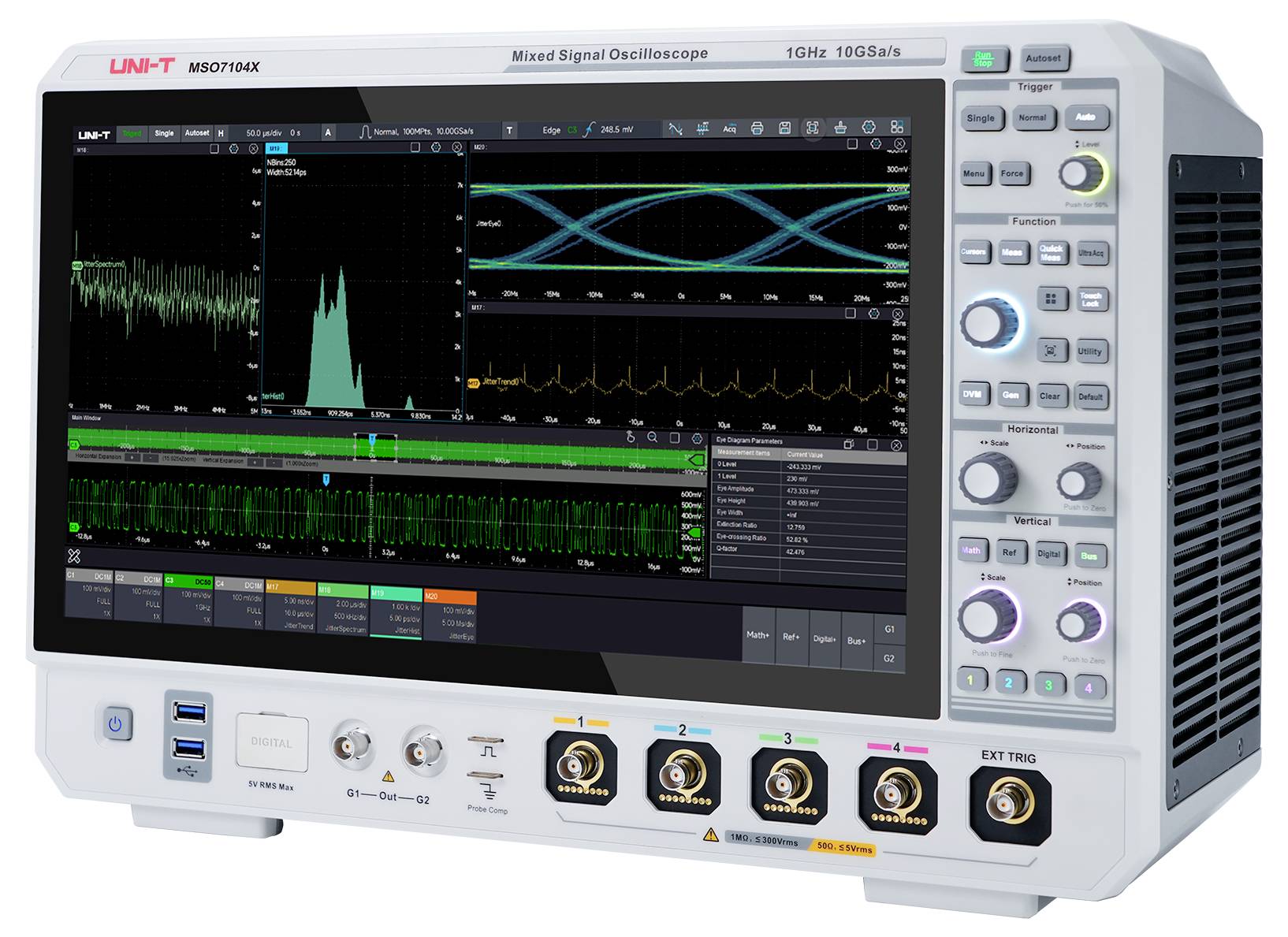

Uni-T MSO7104X Digitalt oscilloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
3 Styck
Antal
Toal (143 156,90 kr / stycken)
143 156,90 kr
exkl. moms
Fri frakt
Endast 3 Styck kvar på lager
Höjdpunkter & detaljer

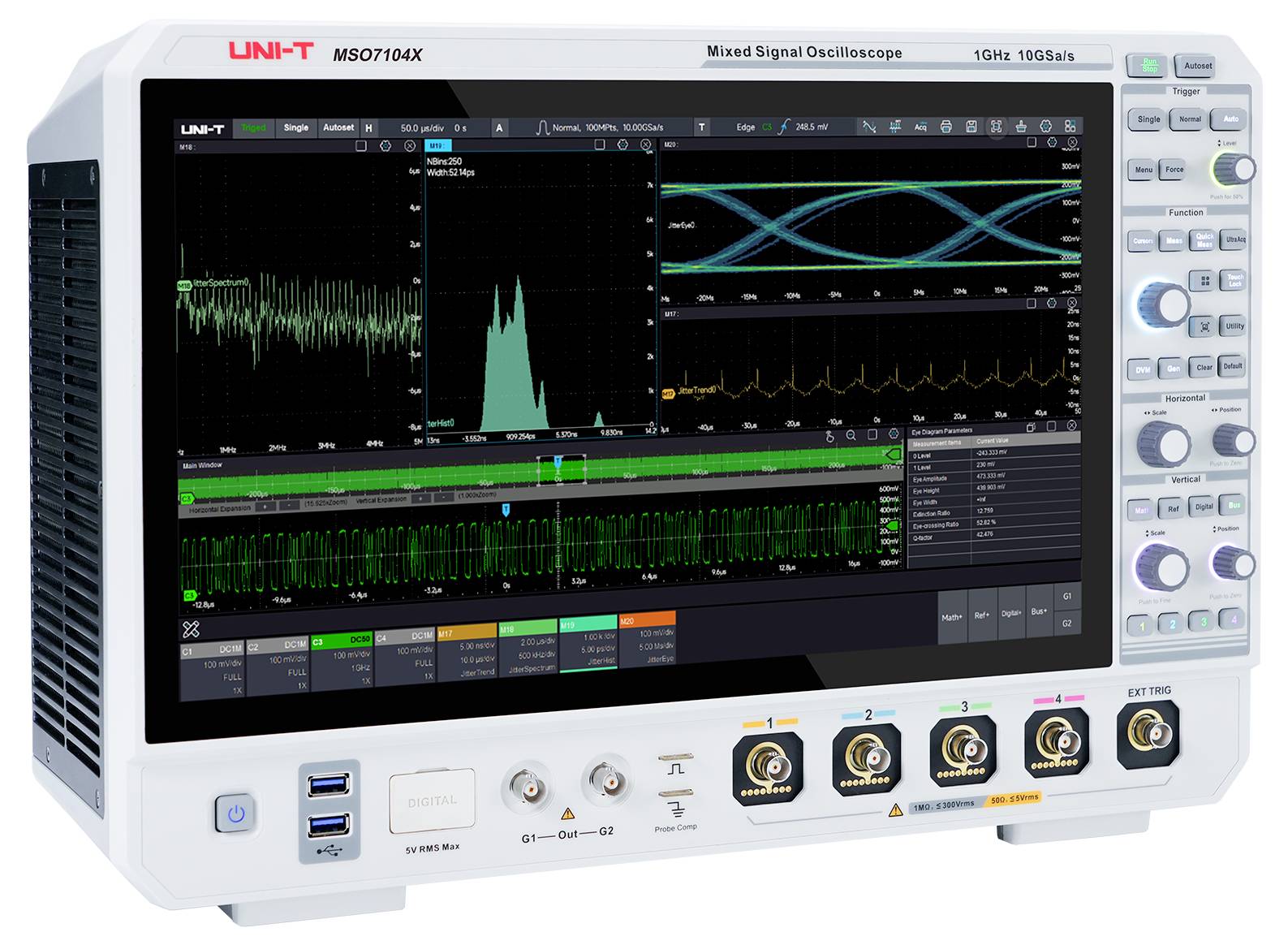

UNI-T Mixed signal oscilloskop MSO7104X
- Bandbredd: 1 GHz
- Analoga kanaler 4
- Digitala kanaler 16
- Avsökningshastighet i realtid 10 GSA/s
- Maximal minneskapacitet: 1 GPTS (enskild kanal), 250 Mpts (alla kanaler)
- Waveform-registreringshastighet: 600.000 wfms/s (UltraAcq-läge), 2.000.000 wfms/s (sekvensmodus)
- Display: 15,6-tums högupplöst kapacitiv pekskärm med rörelsestyrning
- Operativsystem Windows 10 64-bitars
Tekniska specifikationer
- UltraAcq® teknik (upp till 600,000 wfms/s real-time capture rate)
- sequence mode (upp till 2,000,000 wfms/s capture rate)
- Många avancerade analysfunktioner (Power, jitter, protokoll, maskk- /Limit-test).
- Typ av produkt
Digitalt oscilloskop
- Bandbredd
1 GHz
- Samplingsfrekvens / kanal
10 GSa/s
- Visning
15,6-tums FHD kapacitiv pekskärm,1920 x 1080 upplösning
- Upplösning
8 Bit
- Bildskärmsformat
15,6 tum
- Tidsbas
100ps/ruta – 1000 s/ruta
- Antal analoga ingångar max.
4
(ej certifierad kalibrering)
- Mätningskategori
CAT I
- Ingångsimpedans
1 MΩ
- Ingångskoppling
DC AC GND
- Ingångsspänning
300 V
- Spänningsförsörjning (specifikationer)
100 - 240 V/50 - 60 Hz
- Mått.
(L x B x H) 200 x 445 x 302 mm
- Vikt
10.5 kg
- Antal digitala ingångar max.
16
- Display
1920 x 1080 pixel
- Bredd
445 mm
- Höjd
302 mm
- Längd
200 mm

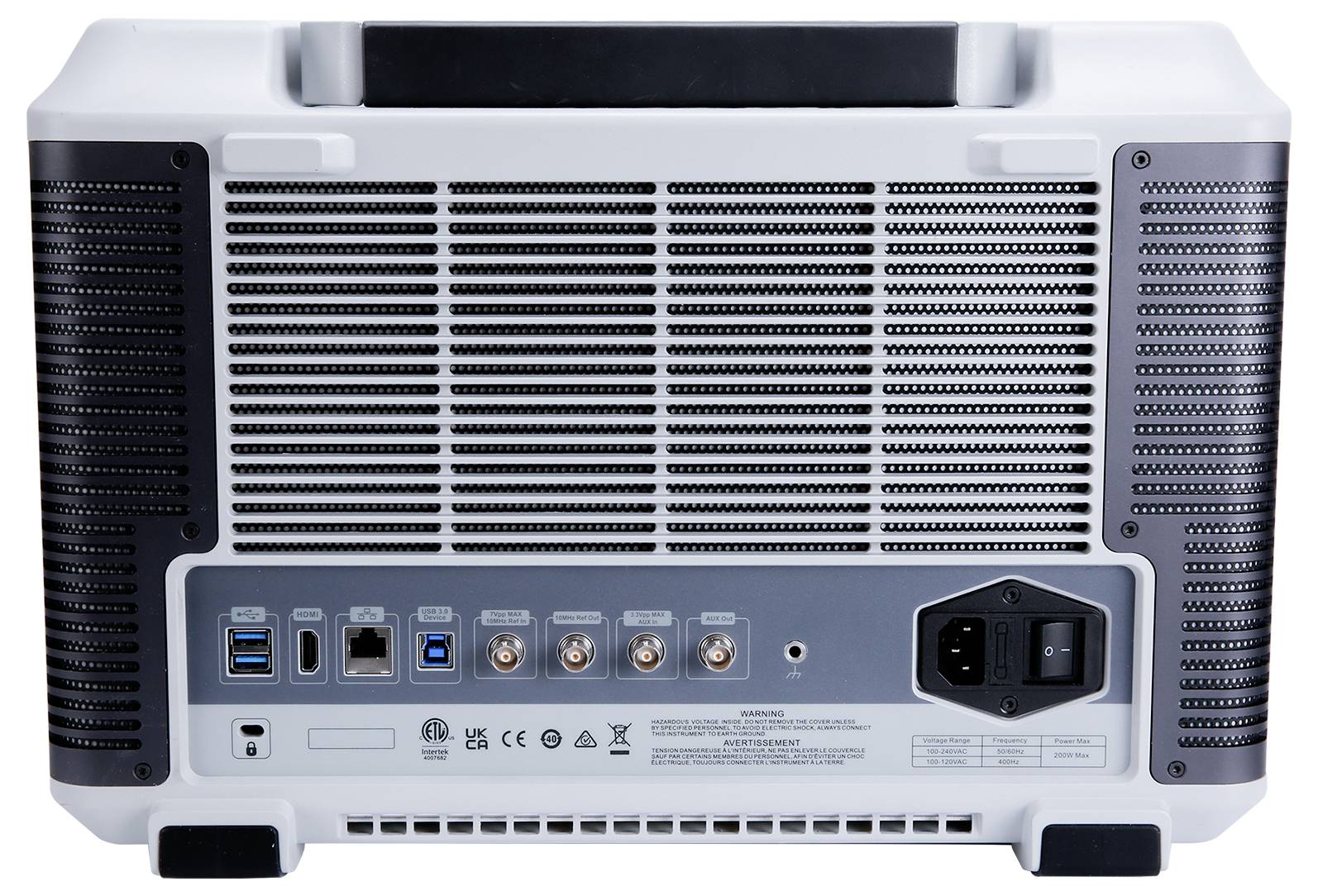

- Gränssnitt
USB-enhet
USB-Host
HDMI
LAN
- Minnesdjup / kanal
1 Gpts
- Typ
MSO7104X
Dokument & nedladdningar
Datablad
Datablad 3532321 Uni-T MSO7104X Digitalt oscilloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3532321 Uni-T MSO7104X Digitalt oscilloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 st
Bruks- och säkerhetsanvisning 3532321 Uni-T MSO7104X Digitalt oscilloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 st
Bruks- och säkerhetsanvisning 3532321 Uni-T MSO7104X Digitalt oscilloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 st
Beskrivning
MSO7104X är det senaste Mixed-signal-oscilloskopet från UNI-T. Med en bandbredd på upp till 1 GHz och en avkänningshastighet på 10 GSA/s får den enastående fördelar vid analys av högfrekventa signaler. Tack vare den unika UltraAcq®-tekniken uppnår den en Waveform-upptagningshastighet på upp till 800.000 wfms/s - i sekvensläge till och med upp till 2.000.000 wfms/s. I kombination med ett extremt djupt minnesdjup på 1 GPTS förbättras kapaciteten för registrering av sällsynta signalavvikelser och detaljerad vågformsanalys avsevärt.
MSO7000X stöder många trigger- och protokollkodningar och erbjuder avancerade analysfunktioner som sequensläge, histogram, effektanalys, jitteranalys, ögondiagram och templete-mätning. Totalt finns 58 automatiska mätparametrar tillgängliga för att uppfylla många krav från ingenjörer.
Utrustad med operativsystemet Windows 10 64-bitars ger enheten en stabil och utbyggbar systemplattform. 15,6-tums stor kapacitiv HD-touchdisplay stöder flerfönster-Split Screen-display och multi touch-rörelsestyrning. Därmed är oscilloskopet ideal för tillämpningar inom kommunikation, luft- och rymdfart samt inom utbildning och många andra områden.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
MSO7000X stöder många trigger- och protokollkodningar och erbjuder avancerade analysfunktioner som sequensläge, histogram, effektanalys, jitteranalys, ögondiagram och templete-mätning. Totalt finns 58 automatiska mätparametrar tillgängliga för att uppfylla många krav från ingenjörer.
Utrustad med operativsystemet Windows 10 64-bitars ger enheten en stabil och utbyggbar systemplattform. 15,6-tums stor kapacitiv HD-touchdisplay stöder flerfönster-Split Screen-display och multi touch-rörelsestyrning. Därmed är oscilloskopet ideal för tillämpningar inom kommunikation, luft- och rymdfart samt inom utbildning och många andra områden.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- UltraAcq®-teknik med upp till 2.000.000 wfms/s Waveform-detekteringshastighet
- Flexibel Multi-fönster-layout (kan kombineras fritt, skalbar, helbild/Split, svävande/dockad)
- Ultra fosfor® 3.0 för tydlig visning av flyktigt signaler
- Integrerat Windows 10 64-bitars operativsystem
- MATLAB-bädd med direkt resultatvisning i oscilloskop

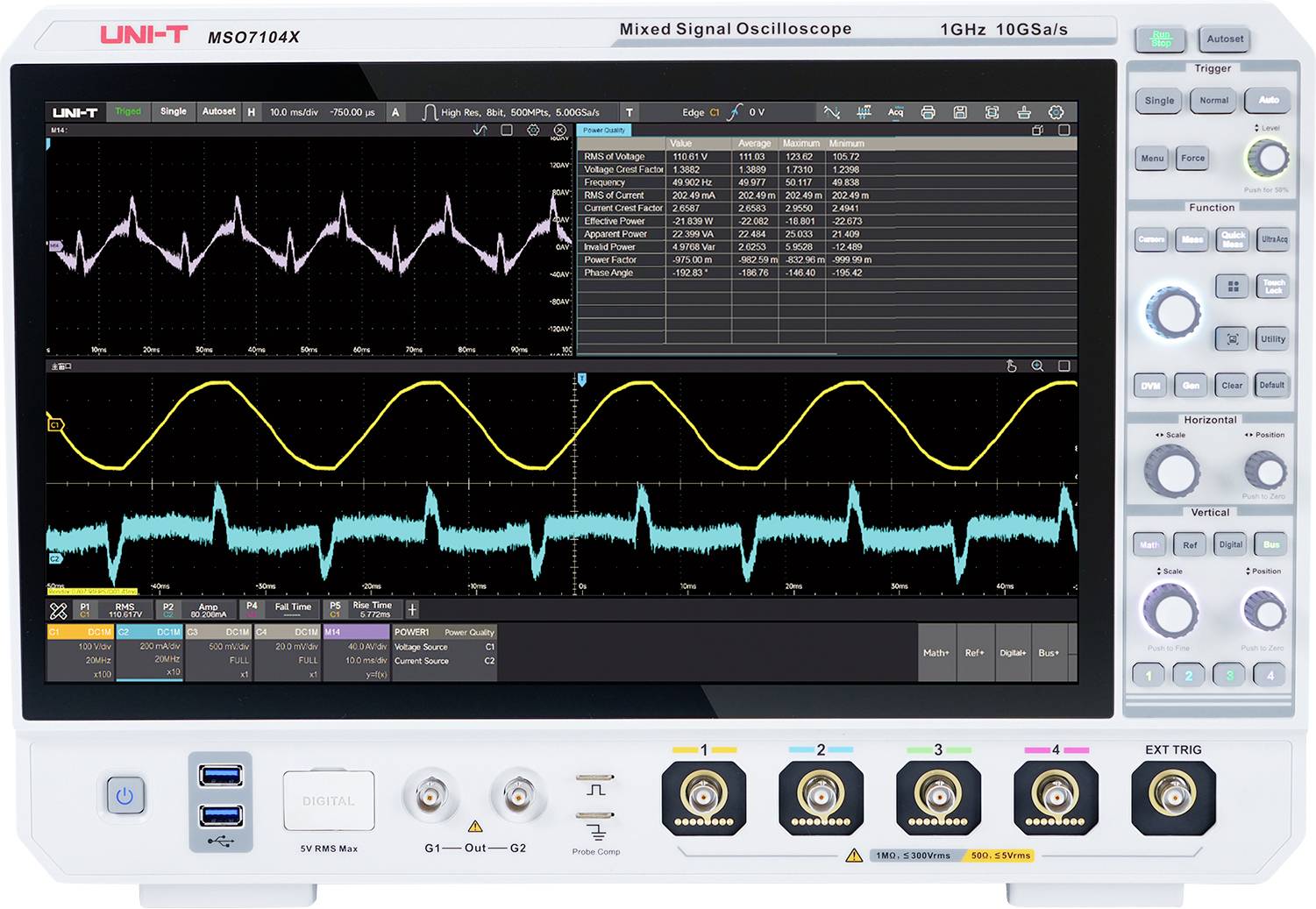

- Omfattande effektanalys (nätkvalitet, övertoner, kopplingsförluster, SOA, Ripple, reglerkrets)
- Jitter-analys och ögondiagram (TIE, TJ, RJ, DJ, PJ, DDJ, DCD)
- Seriell protokollanalys för upp till 11 protokoll
- Inbyggd webbserver (SCPI, fjärrstyrning, dataexport, mobilt webbgränssnitt, handbok online)
Ingår i leveransen
- 1 x MSO7104X (4CH, 1 GHz digitaloscilloskop)
- 1x nätkabel
- 1x USB 3.0-datakabel, 1 m, USB A-B.
- 2x passivt mäthuvud ut-P07
- 2x BNC-BNC genomgångskabel
- 1x frontpanel (skyddskåpa för frontpanel)
- 1 x immedel, 3 g.
- 1x kalibreringscertifikat.
- 1x säkerhetsanvisning (flerspråkig)
- 1x kortfattad bruksanvisning.
Tips
Spektrumanalysator: Standard
Digital voltmeter: Standard
Frekvensräknare: Standard
Funktions-/arbiträrsignalgenerator valfritt - MSO7000X-AWG
Logikanalysator: Tillval - MSO7000X-LA
PROTOKOLLANALYSATOR (STANDARD) RS232/422/485/UART, I2C, SPI, CAN, LIN
Protokollanalysator (tillval): MSO7000X-CANFD, MSO7000X-Flex, MSO7000X-SENT, MSO7000X-LJUD, MSO7000X-AERO
Jitter Analysis and Eye-diagram: Tillval - MSO7000X-JITTER
Prestandaanalys: Tillval - MSO7000X-PWR
Maskerings- och gränstest: Standard
Upgrade-paket: Tillval - MSO7000X-BND
Bandbredd-uppgradering: Tillval - MSO7000X-BW-10T20
