Uni-T MSO5034HD Analogt oscilloskop, Digitalt oscilloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-Signal (MSO) 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
3 Styck
Antal
Toal (33 192,00 kr / stycken)
33 192,00 kr
exkl. moms
Fri frakt
Endast 3 Styck kvar på lager
Höjdpunkter & detaljer
UNI-T högupplöst oscilloskop MSO5034HD
- Bandbredd: 350 MHz
- Analoga kanaler 4
- Digitala kanaler 16
- Vertikal upplösning 12 bitar
- Avsökningshastighet i realtid 5 GSA/s
- Maximal minneskapacitet: 500 Mpts
- Waveform-registreringshastighet: 800.000 wfms/s (sekvensmodus: Upp till 1.500.000 wfms/s)
Tekniska specifikationer
- Typ av produkt
Analogt oscilloskop
- Bandbredd
350 MHz
- Samplingsfrekvens / kanal
2 GSa/s
- Upplösning
12 Bit
- Bildskärmsformat
25,65 cm (10,1 Zoll)
- Oscilloskop - specifikationer
Mixed-Signal (MSO)
- Tidsbas
500 hk/ruta till 1000 s/ruta
- Antal analoga ingångar max.
4
(ej certifierad kalibrering)
- Mätningskategori
CAT II
- Vertikalavböjning
1 mV/div till 10 V/div
- Ingångsimpedans
1 MΩ
- Ingångskoppling
DC AC GND
- Ingångsspänning
1 mV/div till 10 V/div (till 1 MΩ)
- Spänningsförsörjning (specifikationer)
100 - 240 V/AC
- Mått.
(L x B x H) 121 x 358 x 214 mm
- Vikt
4.1 kg
- Antal digitala ingångar max.
16
- Display
1 280 x 800 pixel
- Kalibreringsservice
Intern självkalibrering (self-cal)
- Bredd
358 mm
- Höjd
214 mm
- Längd
121 mm
- Gränssnitt
USB-Host
USB-enhet
LAN
HDMI
- Minnesdjup / kanal
200 Mpts
- Typ
MSO5034HD
Dokument & nedladdningar
Datablad
Datablad 3757372 Uni-T MSO5034HD Analogt oscilloskop, Digitalt oscilloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-Signal (MSO) 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3757372 Uni-T MSO5034HD Analogt oscilloskop, Digitalt oscilloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-Signal (MSO) 1 st
Beskrivning
MSO5034HD är en kraftfull, högupplöst oscilloskopserie med 350 MHz bandbredd, 5 GSA/s samplingshastighet, 4 analoga och 16 digitala kanaler samt ett minnesdjup på upp till 500 Mpts. Tack vare den exklusiva Ultrafosfor 3.0-tekniken når du en Waveform registreringsområde på upp till 1.500.000 wfms/s med 256 grånivåer. Den erbjuder ett innovativt digitalt triggersystem med hög känslighet och låg jitter samt en mängd utökade trigger och analysfunktioner som spektrumanalys, effektanalys, histogram, Waveform inspelning, ERES, Hårdvaruaccelererat masktest, sökning och navigering samt seriebus triggning och avkodning. Den 10,1 tum stora kapacitiva pekskärmen med flergester-styrning i kombination med praktiska snabbvalsknappar möjliggör en intuitiv hantering och en optimerad användarupplevelse.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- 16-bitars högupplösning: Kombinerar 12-bitars ADC med 4-bitars ERES för en effektiv 16-bitars upplösning, minskar brus och ger exakta signaldetaljer.
- Ultra fosfor 3.0: Möjliggör realtidsvågform och en förbättrad signalvisualisering.
- 9-i-1-funktionalitet: Kombinerar digitalt oscilloskop, logikanalysator, arbiträr vågformsgenerator, spektrumanalysator, protokollanalysator, digital voltmeter, frekvensräknare, Bode-diagramanalysator och prestandaanalysator i en enhet.
- Bus-Timing-analys: Stöder timing-analyser för I² C-, SPI- och CAN-protokoll.
- 56 automatiska mätfunktioner: Med histogram- och tendensdiagram för en snabb och översiktlig signalanalys.
- Hårdvarubaserad vågformsregistrering: Realtidsinspelning och -uppspelning med upp till 400.000 bilder.
- Avancerade FFT: Med upp till 4 Mpts för en detaljerad analys i frekvensområdet.
- Visning av flera fönster: Samtidig visning av vågform, FFT och protokollanalys på en bildskärm.
- Zoncentral: Registrerar specifikt signalavvikelser och isolerar relevanta signalområden.
- 10,1-tums pekskärm: Kapacitiv HD-pekskärm med 1280 x 800 upplösning för intuitiv hantering.
- SCPI-stöd: ideal för fjärrstyrning och automatiserade testprocedurer
- Inbyggd webbserver: Möjliggör fjärrövervakning och styrning via dator eller mobil enhet.
Ingår i leveransen
- MSO5034HD x 1
- Nätkabel x 1
- USB 3.0-kabel x 1
- Passiva mäthuvuden (500 MHz) x4
- BNC-BNC-genomgångsledning × 1
- BNC-krokodilklämmor-kabel (röd & svart) x 3
Tips
Ytterligare modeller

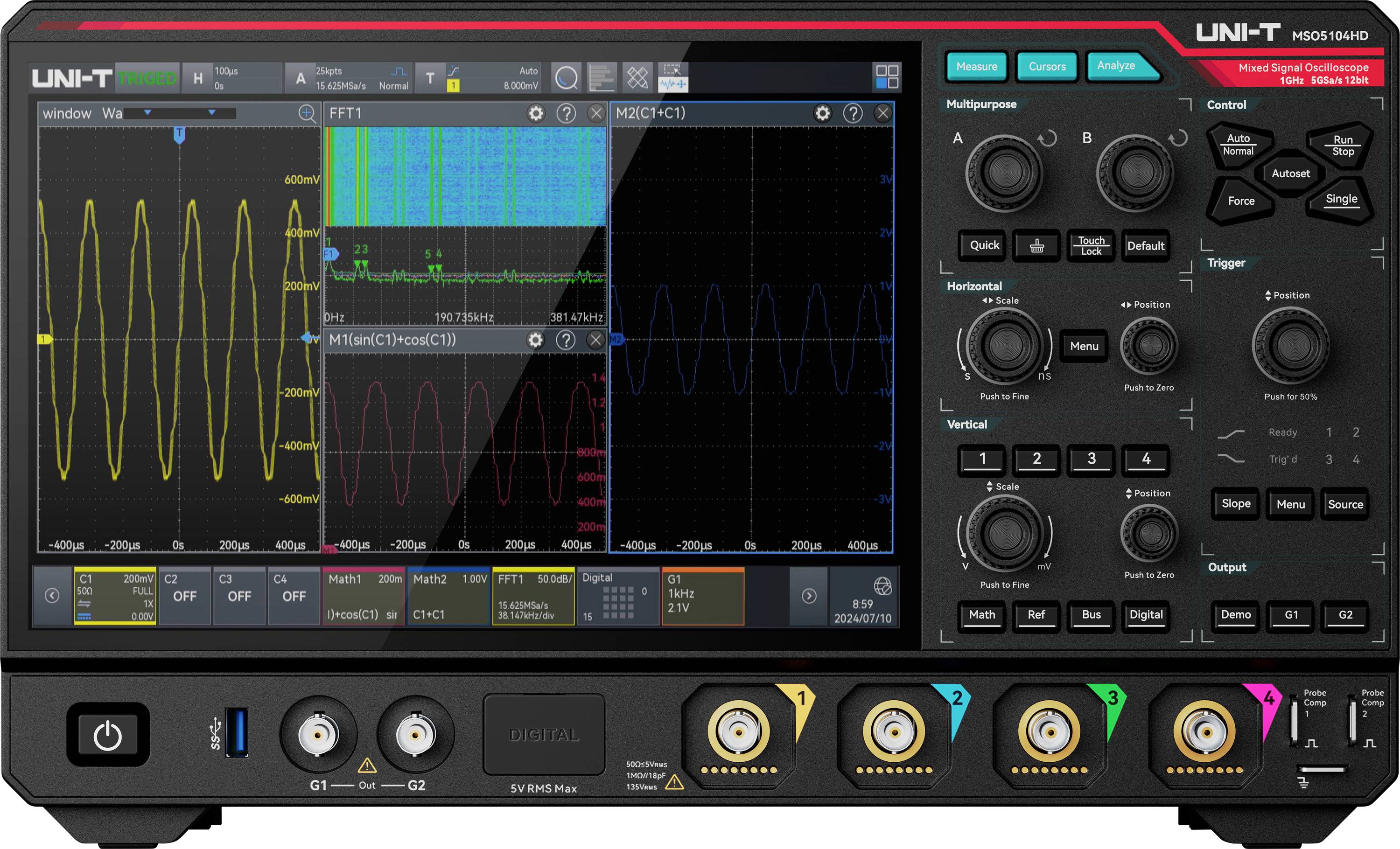

MSO5104HD: 1 GHz bandbredd, 4 analoga kanaler, 16 digitala kanaler, 5 GSA/s samplingshastighet, 500 Mpts minnesdjup, Våningshastigheten 800.000 wfms/s (sekvensmodus: upp till 1.500.000 wfms/s)
MSO5054HD: 500 MHz bandbredd, 4 analoga kanaler, 16 digitala kanaler, 5 GSA/s samplingshastighet, 500 Mpts minnesdjup, Våningshastigheten 800.000 wfms/s (sekvensmodus: upp till 1.500.000 wfms/s)
Programvarualternativ

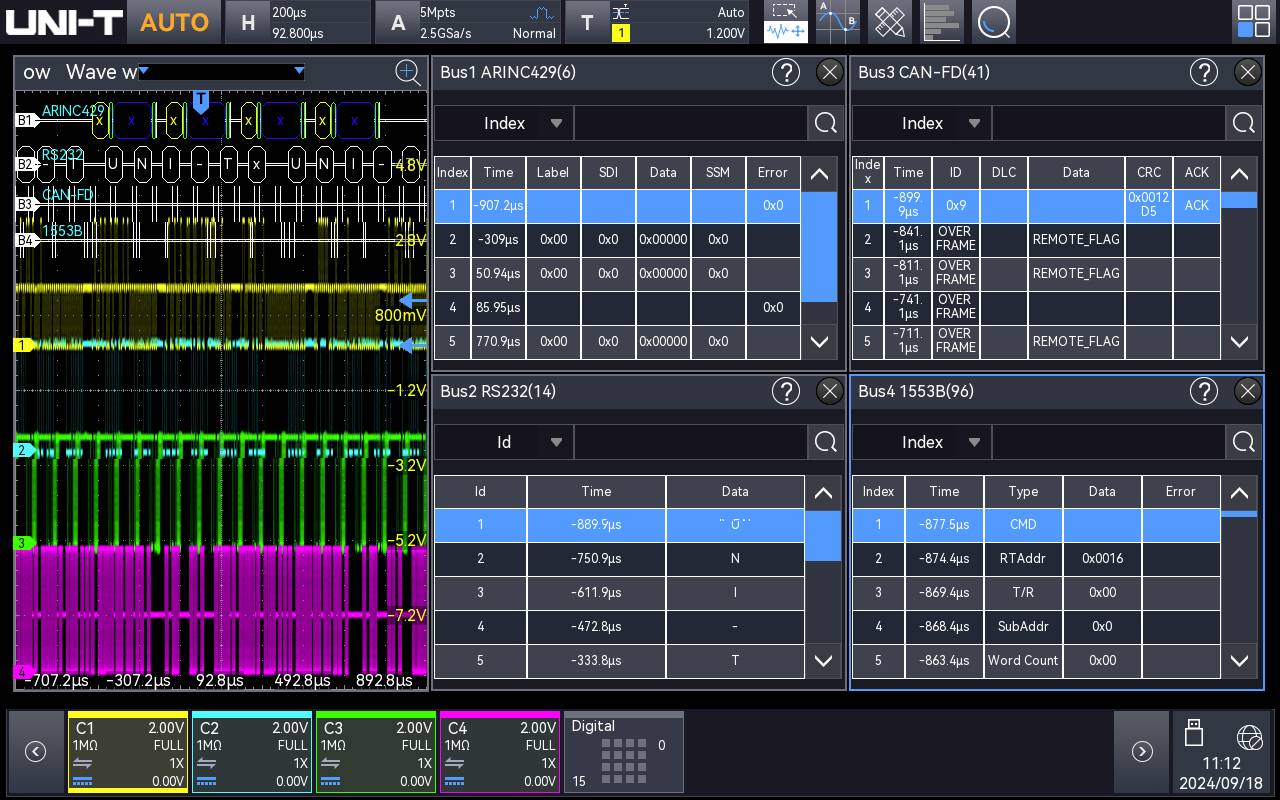

MSO5000HD-BND: Alla trigger- och avkodningsalternativ för seriella bussar (inklusive EMBD, BIL, audio, MIL-STD, ARINC, Manchester, 1-WIRE, I3C, CAN-XL och timing).

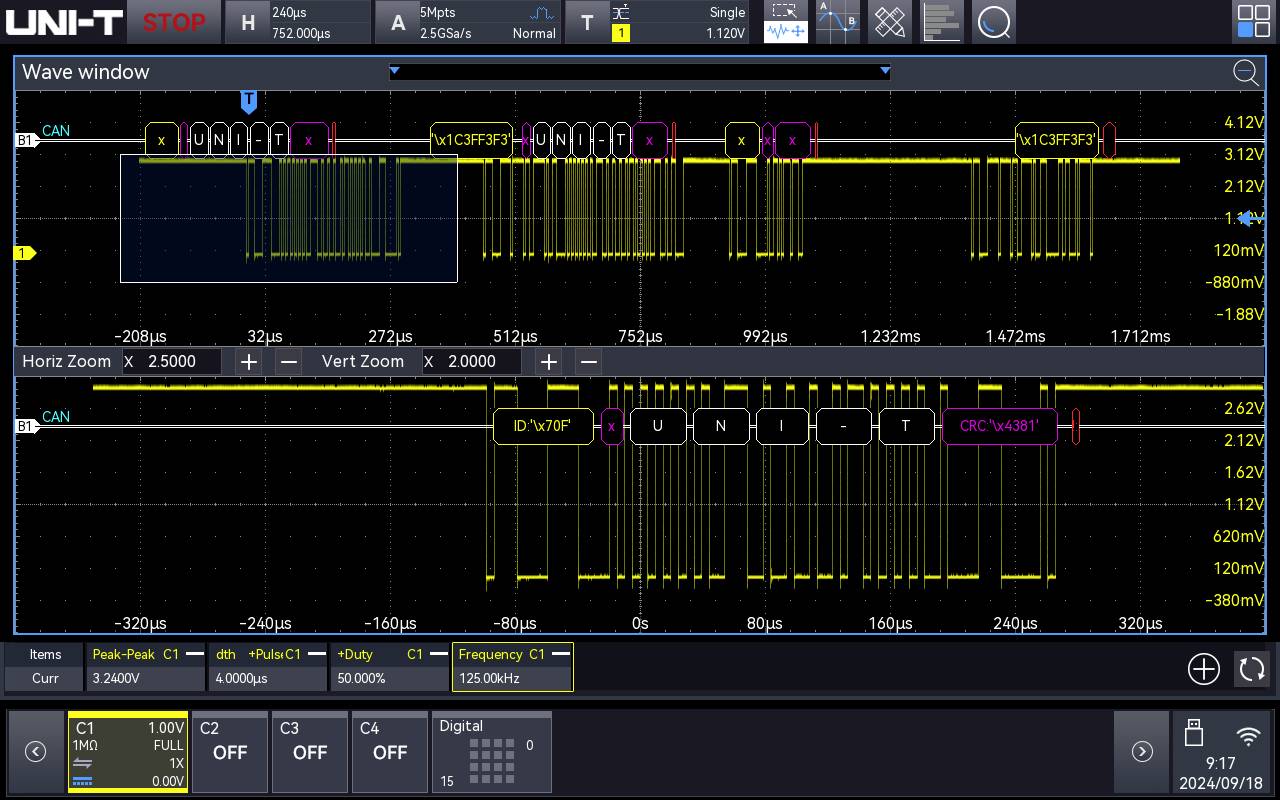

MSO5000HD-Auto: Automotive Serial Bus Trigger and Decode-alternativ (CAN-FD, FlexRay, SENT, 1-WIRE, I3C, CAN-XL).

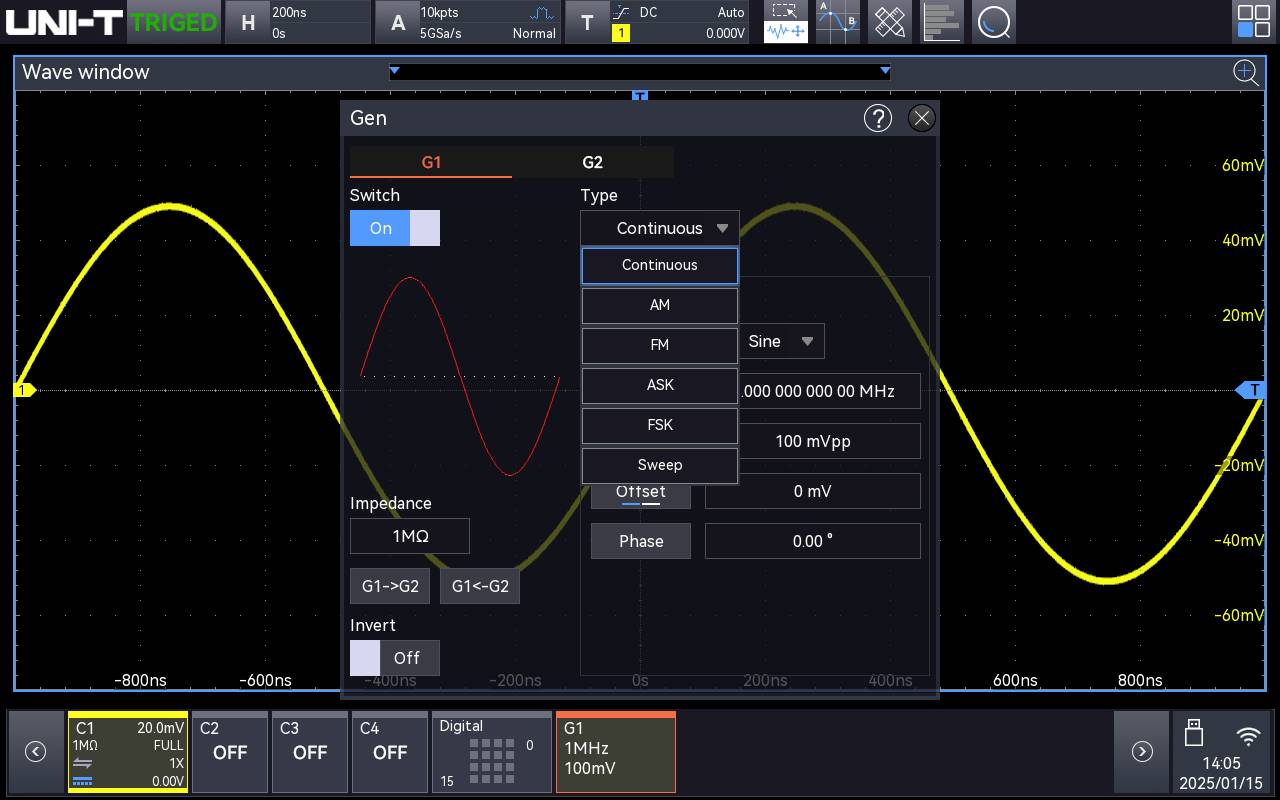

MSO5000HD-AWG: 2 kanaler 50 MHz arbiträrvågformsgenerator (inklusive BODE).
MSO5000HD-CANFD: Automotive-Seriebus-trigger- och analysalternativ (CAN-FD).
MSO5000HD-Flex: Automotive-seriebus-trigger- och analysalternativ (FlexRay).
-MSO5000HD-SENT: Automotive-seriebus-trigger- och analysalternativ (SENT).
-MSO5000HD-CANXL: Automotive-seriebus-trigger- och analysalternativ (CAN-XL).
MSO5000HD-I3C: Embedded-trigger-/kodalternativ (I3C).

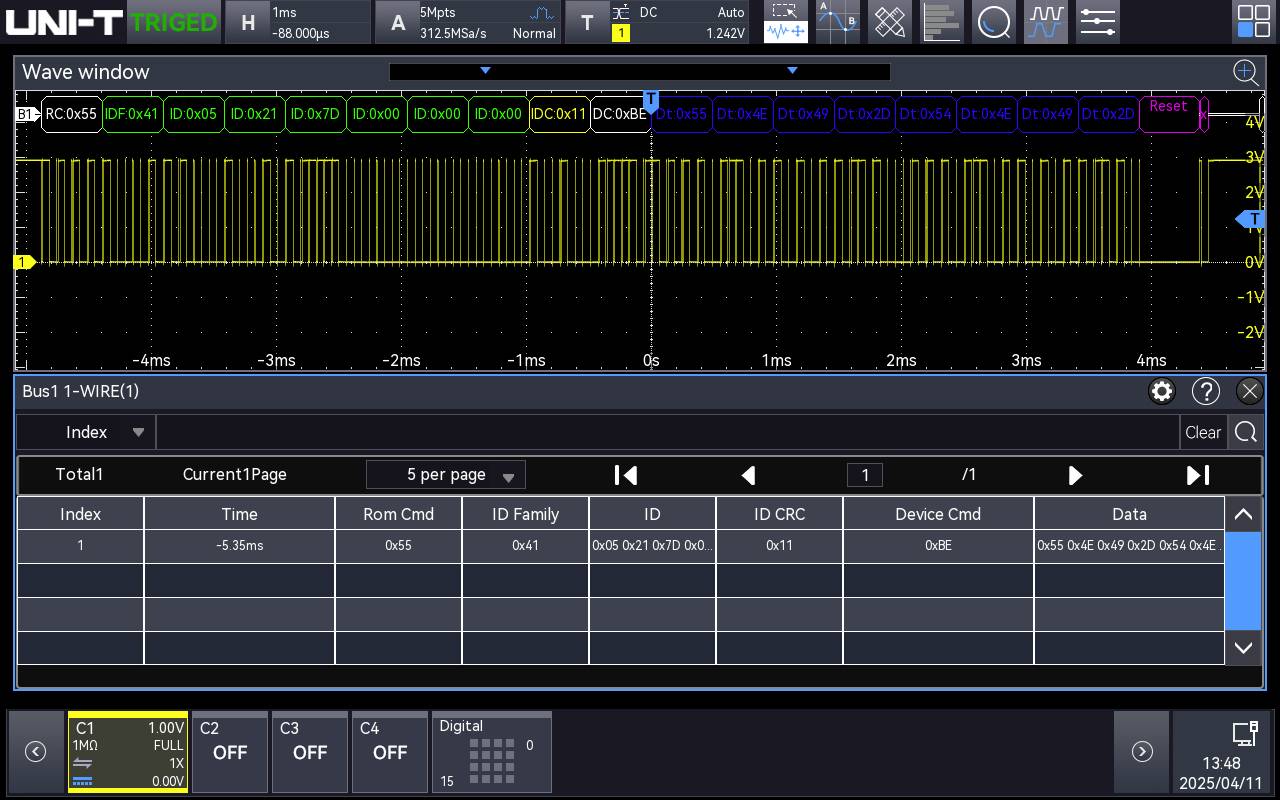

MSO5000HD-1WIRE: Automotive-Seriebus-trigger- och analysalternativ (1-WIRE).
MSO5000HD-MANCH: Serial Bus Trigger and Analysis tillval (Manchester).

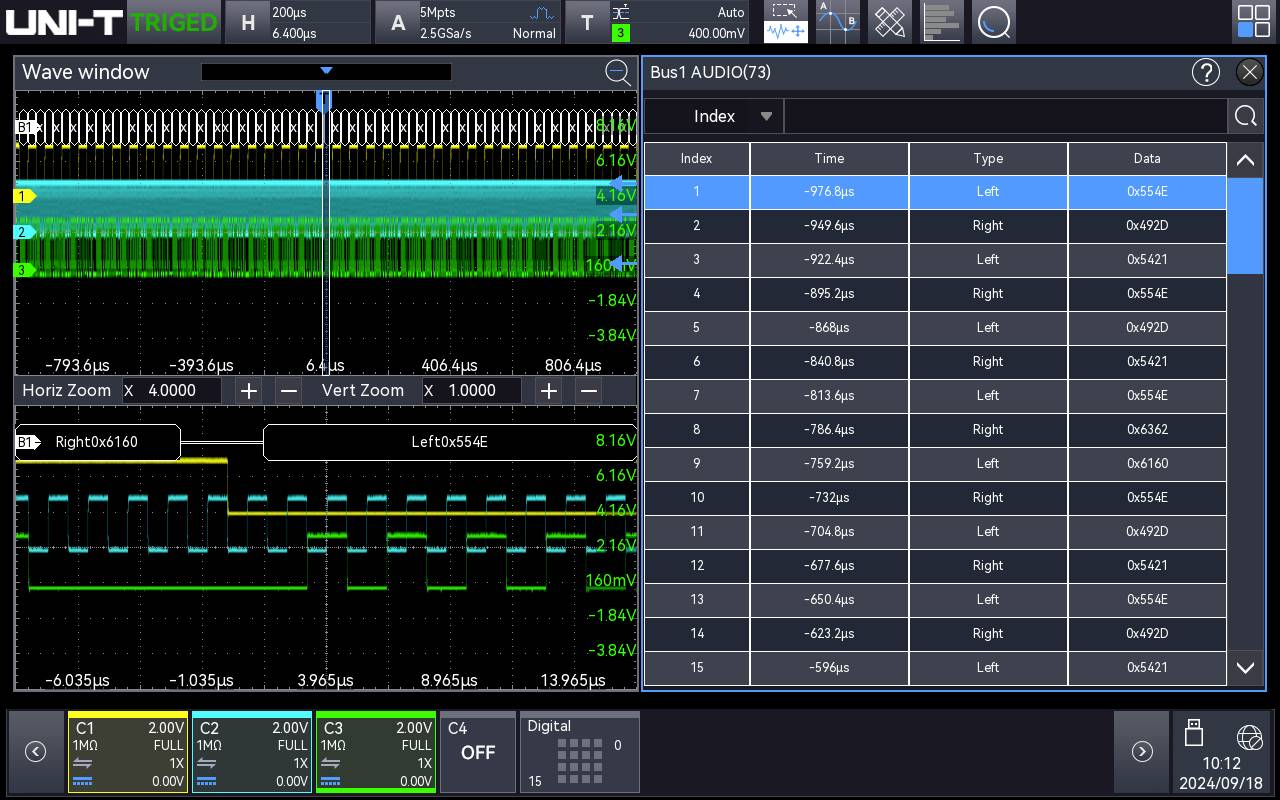

MSO5000HD-LJUD: Audio Serial Bus Trigger and Analysis tillval (I2S, LJ, RJ, TDM).
MSO5000HD-MIL1553: Aerospace Serial Bus Trigger and Analysis tillval (MIL-STD-1553).

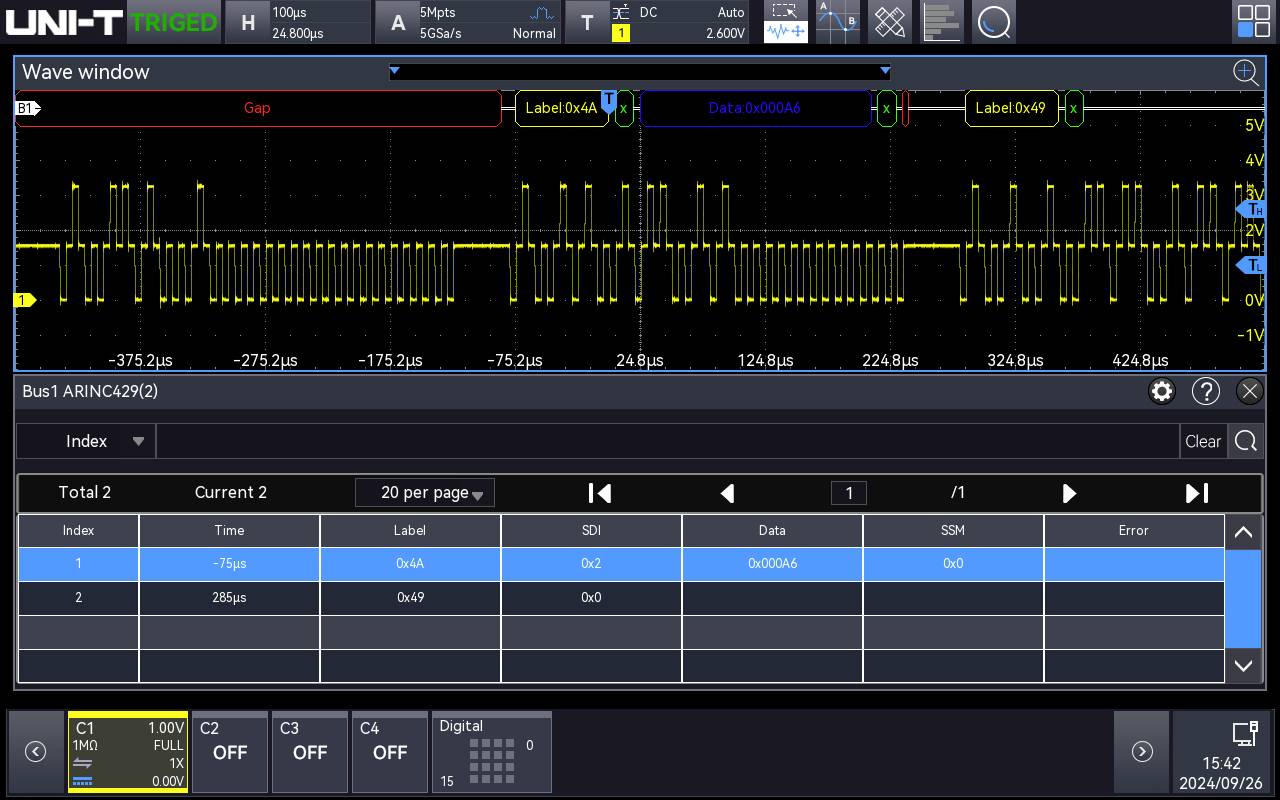

MSO5000HD-ARINC429: Aerospace Serial Bus Trigger and Analysis Option (ARINC429).
MSO5000HD-PWR: Power Analysis alternativ.
MSO5000HD-TIMING: Timing-analys (inklusive I² C, SPI, I² s och CAN).
