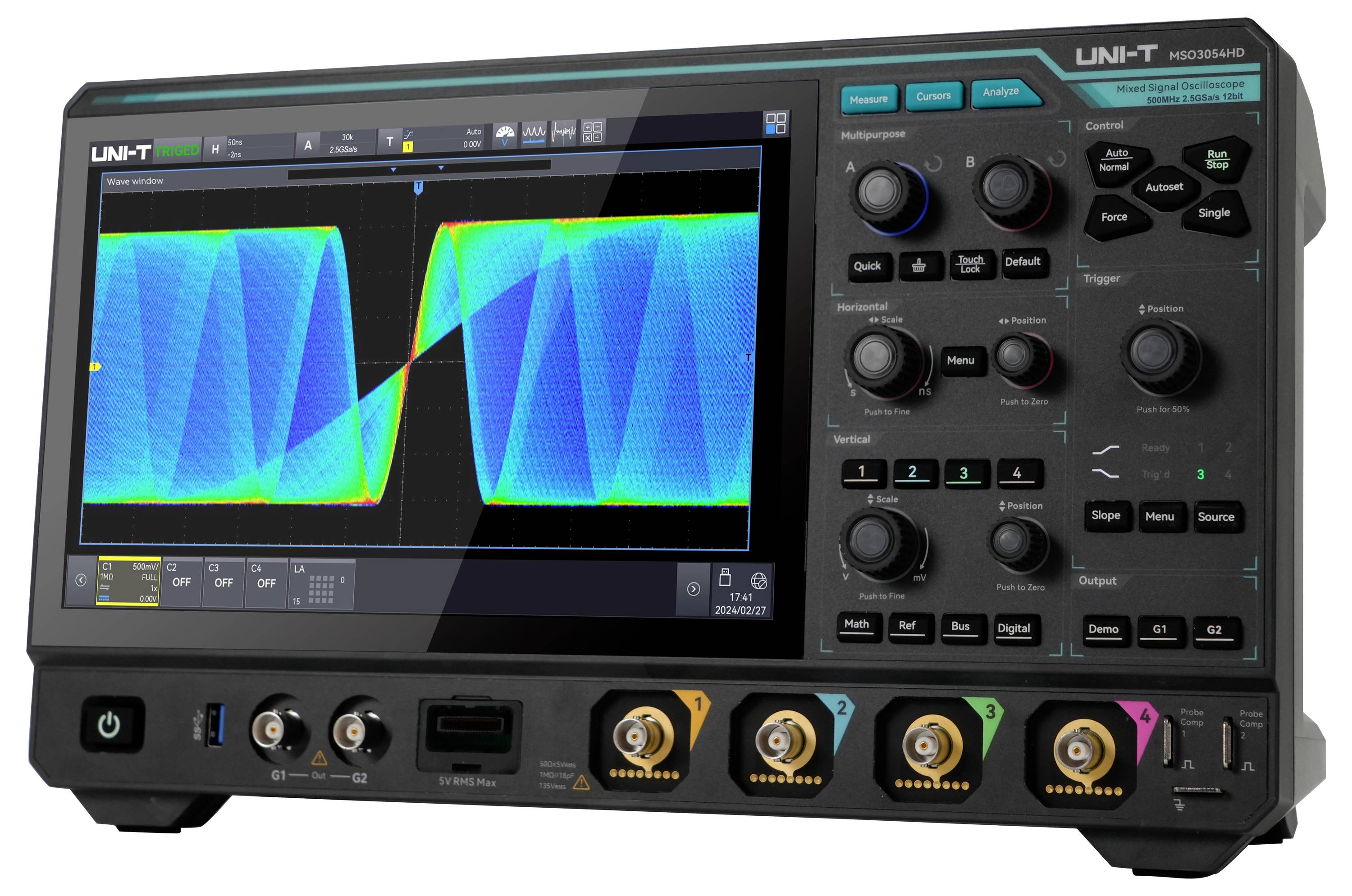

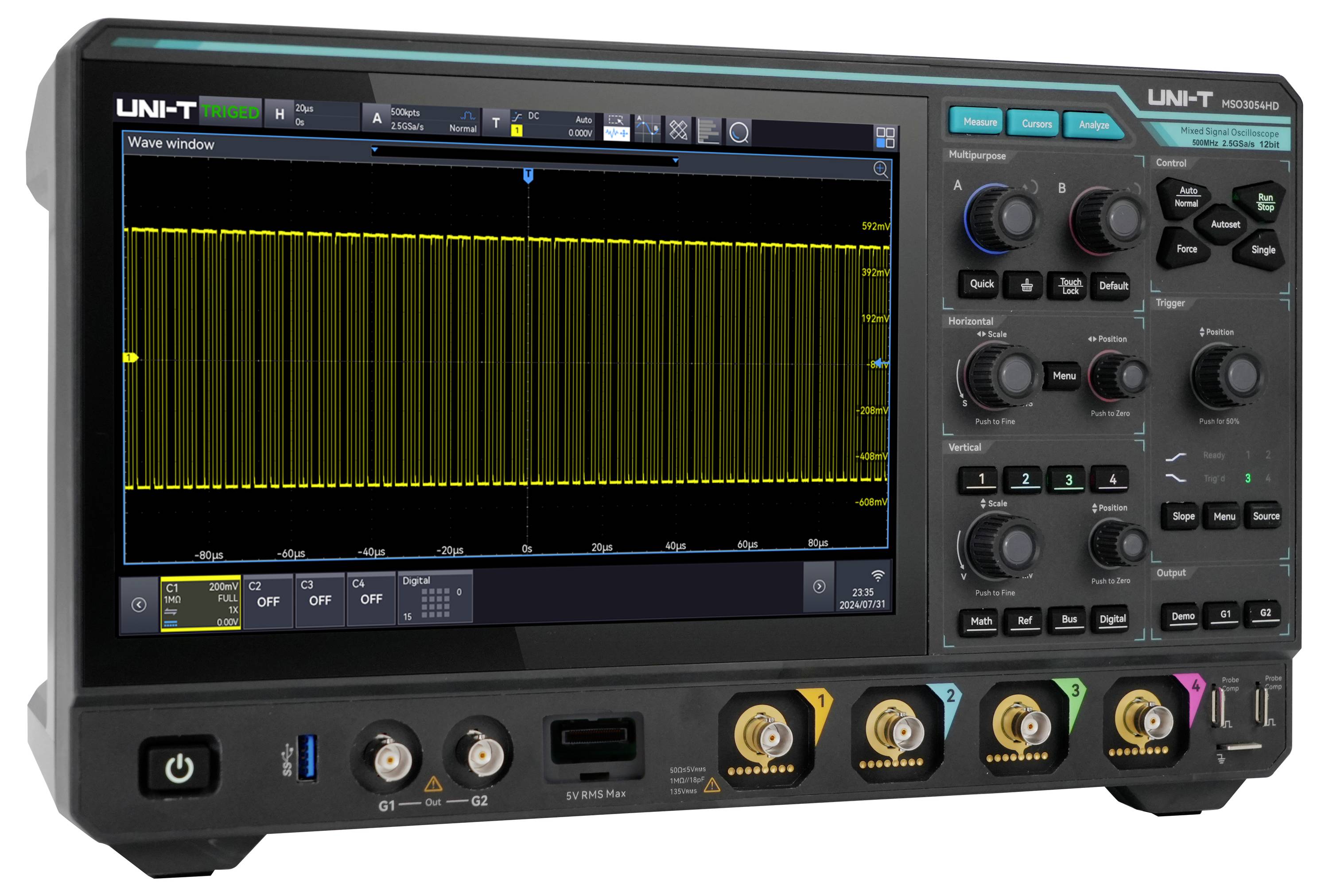

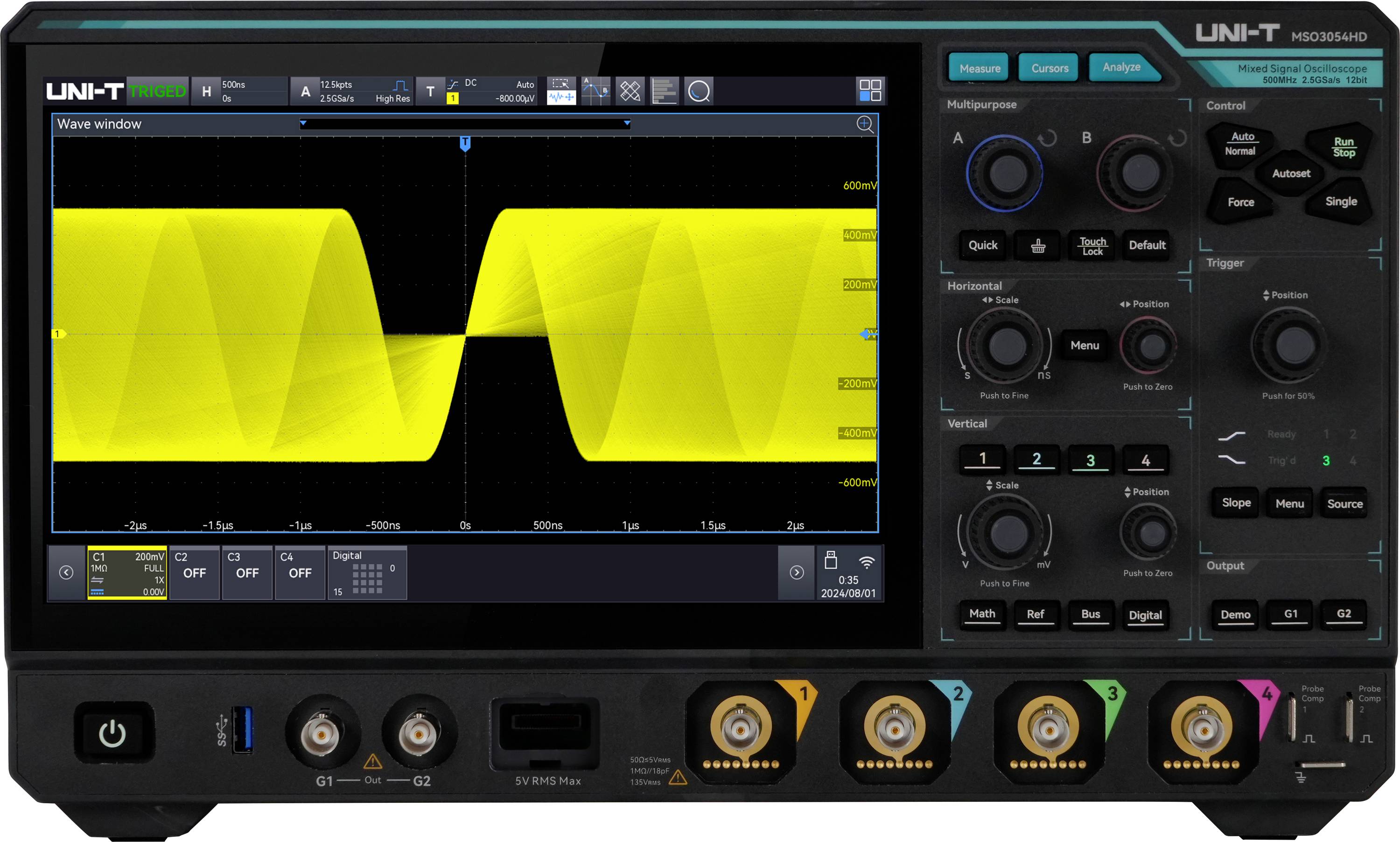

Uni-T MSO3054HD Digitalt oscilloskop 500 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
5 Styck
Antal
Toal (40 712,00 kr / stycken)
40 712,00 kr
exkl. moms
Fri frakt
Endast 5 Styck kvar på lager
Höjdpunkter & detaljer
UNI-T 12bit högupplöst oscilloskop MSO3054HD
- Bandbredd: 500 MHz
- Analoga kanaler 4
- Digitala kanaler 16
- Vertikal upplösning 12 bitar
- Avsökningshastighet i realtid 2,5 GSA/s
- Maximal minneskapacitet: 500 Mpts
- Waveform-registreringshastighet: 500.000 wfms/s (sekvensmodus: Upp till 1.500.000 wfms/s)
Tekniska specifikationer
- 9-i-1-funktionsintegrering: Oscilloskop, logikanalysator, generator (tillval), spektrumanalysator, digital voltmeter, frekvensräknare, protokollanalysator, Bode-plot-analysator (tillval), Power-analysator (tillval).
- Ultra fosfor 3.0-teknik
- Typ av produkt
Digitalt oscilloskop
- Bandbredd
500 MHz
- Samplingsfrekvens / kanal
2.5 GSa/s
- Visning
10.1 tum, 1280x800 HD kapacitiv multitouch-skärm
- Upplösning
12 Bit
- Bildskärmsformat
10,1 tum
- Antal analoga ingångar max.
4
(ej certifierad kalibrering)
- Vertikalavböjning
500 µV/div till 10 V/div
- Ingångsimpedans
1 MΩ
- Ingångskoppling
DC AC GND
- Ingångsspänning
400 V
- Mått.
(L x B x H) 106 x 364 x 209 mm
- Vikt
3.83 kg
- Antal digitala ingångar max.
16
- Display
1 280 x 800 pixel
- Bredd
364 mm
- Höjd
209 mm
- Längd
106 mm

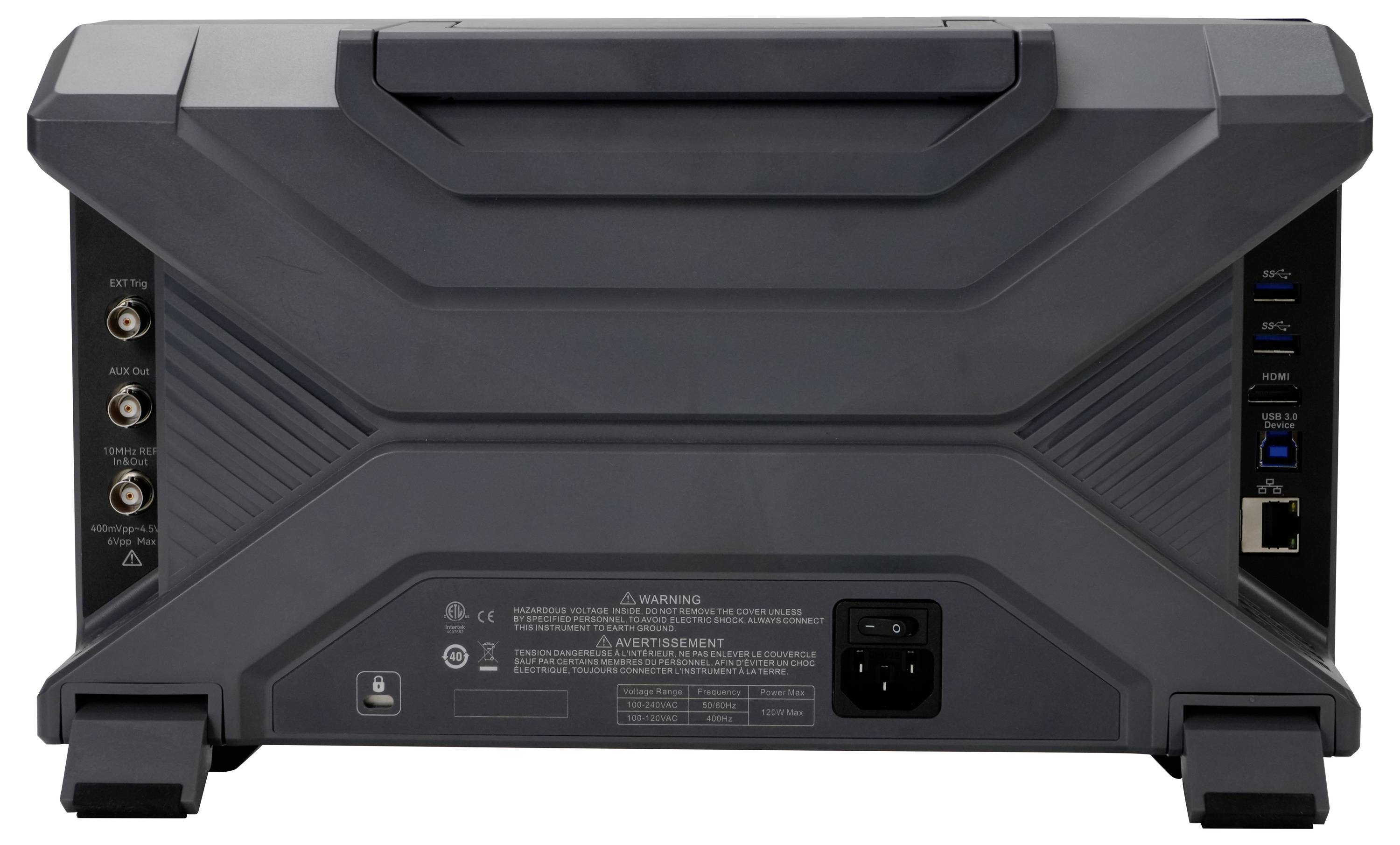

- Gränssnitt
USB-enhet
USB-Host
LAN
HDMI
- Minnesdjup / kanal
500 Mpts
- Typ
MSO3054HD
Dokument & nedladdningar
Datablad
Datablad 3532333 Uni-T MSO3054HD Digitalt oscilloskop 500 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3532333 Uni-T MSO3054HD Digitalt oscilloskop 500 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 st
Bruks- och säkerhetsanvisning 3532333 Uni-T MSO3054HD Digitalt oscilloskop 500 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 st
Bruks- och säkerhetsanvisning 3532333 Uni-T MSO3054HD Digitalt oscilloskop 500 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 st
Beskrivning
MSO3054HD är ett kraftfullt högupplöst oscilloskop med upp till 500 MHz bandbredd, 2,5 GSA/s samplingshastighet, 4 analoga och 16 digitala kanaler samt ett minnesdjup på upp till 500 Mpts. Tack vare den exklusiva Ultrafosfor 3.0-tekniken når den en Waveform-täckningsgrad på upp till 1.500.000 wfms/s med 256 grånivåer. Det erbjuder ett innovativt digitalt triggersystem med hög känslighet och låg jitter samt många analysfunktioner som spektrumanalys, effektanalys, ERES, histogram, masktest, Waveform-inspelning, protokollanalys och mycket mer. 10,1-tums kapacitiv pekskärm med multi-rörelsekontroll i kombination med praktiska snabbvalsknappar ger en särskilt intuitiv hantering och en optimerad användarupplevelse.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- 16-bitars högupplösning: Kombinerar 12-bitars ADC med 4-bitars ERES-teknik för en effektiv 16-bitars upplösning, varigenom fina signalstrukturer framställs exakt och störningar effektivt undertrycks.
- Ultra fosfor 3.0: Möjliggör en vågform-registreringsfrekvens på upp till 1.500.000 wfms/s i sekvensläge med en minimal dödtid på mindre än 1 μs, ideal för registrering av sporadiska signalanomalier.
- Nio-i-ett-funktion: Integrerat oscilloskop, logikanalysator, funktions-/arbiträr vågformsgenerator, spektrumanalysator, protokollanalysator, Prestandaanalysator, Bode-Plot-analysator, högprecis frekvensräknare och digital voltmeter i en enhet.
- Omfattande protokollanalys: Stöder 12 vanliga protokoll, inklusive UART, I² C, SPI, CAN, CAN-FD, LIN, FLEXRAY, SENT, I² OCH S, mil-STD-1553, ARINC 429 och Manchester, med snabb avkodning av 200 M-data på mindre än 1 sekund.
- Effektanalysfunktioner: Erbjuder omfattande funktioner som PSRR-analys, closed loop-kontrollsvarsanalys, elkvalitetsbedömning, strömharmoniska och påslagningsströmanalys för utvärdering och optimering av systemstabilitet och energieffektivitet.
- Hårdvaruaccelererad masktest: Uppfyller 6σ-standarden med en testtid på mindre än 1 sekund, vilket gör att signalkvaliteten kan valideras effektivt.
Ingår i leveransen
- 1x MSO3054HD (4CH, 500 MHz, 12 bit High Definition oscilloskop)
- 1x nätkabel
- 1x USB 3.0-datakabel, 1 m, USB A-B.
- 2x passivt mäthuvud ut-P06
- 1x BNC-BNC genomgångskabel
- 1x BNC-kabel med krokodilklämmor (röd/svart)
- 1 x immedel, 3 g.
- 1x kalibreringscertifikat.
- 1x säkerhetsanvisning (flerspråkig)
- 1x bruksanvisning för snabbstart (engelska)
Tips
Digitalt oscilloskop: Standard
Spektrumanalysator: Standard
Digital voltmeter: Standard
Mycket exakt frekvensräknare: Standard
Protokollanalysator: Standard - RS232/422/485/UART, I² C, SPI
Protokollanalysator: Tillval - MSO3000HD-CAN, MSO3000HD-CANFD, MSO3000HD-LIN, MSO3000HD-Flex, MSO3000HD-SENT, MSO3000HD-LJUD, MSO3000HD-MIL1553, MSO3000HD-ARINC429, MSO3000HD-MANCH
Logikanalysator: Tillval - 16-kanals (hårdvara standard), kan användas med ut-M15 logikanalysator-mäthuvud (tillval)
Funktions-/arbiträrgenerator inkl. Bode-Plot-analys: Tillval - MSO3000HD-AWG
Prestandaanalys: Tillval - MSO3000HD-PWR
