Uni-T MSO2304X Digitalt oscilloskop 350 MHz 5 GSa/s 500 Mpts Spectrum analysator, Mixed-Signal (MSO), Logikanalysatorer,
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
7 Styck
Antal
Toal (24 632,00 kr / stycken)
24 632,00 kr
exkl. moms
Fri frakt
Endast 7 Styck kvar på lager
Höjdpunkter & detaljer
UNI-T MSO2304X digitalt oscilloskop 300 MHz 4+16-kanals MSO ready 5 GSA/s 100 Mpts10,1" kapacitiv pekskärm digitalt minne (DSO)
- • Bandbredd: 300 MHz
- - Analoga kanaler: 4
- Avsökningshastighet i realtid 5 GSA/s
- - Max. minneskapacitet: 100 Mpts
- Waveform-registreringshastighet: 2.000.000 wfms/s (sekvensmodus)
- - Digitala kanaler 16
- - Display: 10,1 -tums kapacitiv pekskärm med rörelsestyrning
Tekniska specifikationer
- Typ av produkt
Digitalt oscilloskop
- Bandbredd
350 MHz
- Samplingsfrekvens / kanal
5 GSa/s
- Bildskärmsformat
10.1 tum
- Oscilloskop - specifikationer
Spectrum analysator
Mixed-Signal (MSO)
Logikanalysatorer
Funktionsgenerator
Multimeter-funktion
Digital lagring (DSO)
- Antal analoga ingångar max.
4
(ej certifierad kalibrering)
- Antal digitala ingångar max.
16
- Gränssnitt
CAN
SPI™
I²C
UART
- Minnesdjup / kanal
500 Mpts
- Typ
MSO2304X
Dokument & nedladdningar
Datablad
Datablad 3399982 Uni-T MSO2304X Digitalt oscilloskop 350 MHz 5 GSa/s 500 Mpts Spectrum analysator, Mixed-Signal (MSO), Logikanalysatorer,
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3399982 Uni-T MSO2304X Digitalt oscilloskop 350 MHz 5 GSa/s 500 Mpts Spectrum analysator, Mixed-Signal (MSO), Logikanalysatorer,
Bruks- och säkerhetsanvisning 3399982 Uni-T MSO2304X Digitalt oscilloskop 350 MHz 5 GSa/s 500 Mpts Spectrum analysator, Mixed-Signal (MSO), Logikanalysatorer,
Bruks- och säkerhetsanvisning 3399982 Uni-T MSO2304X Digitalt oscilloskop 350 MHz 5 GSa/s 500 Mpts Spectrum analysator, Mixed-Signal (MSO), Logikanalysatorer,

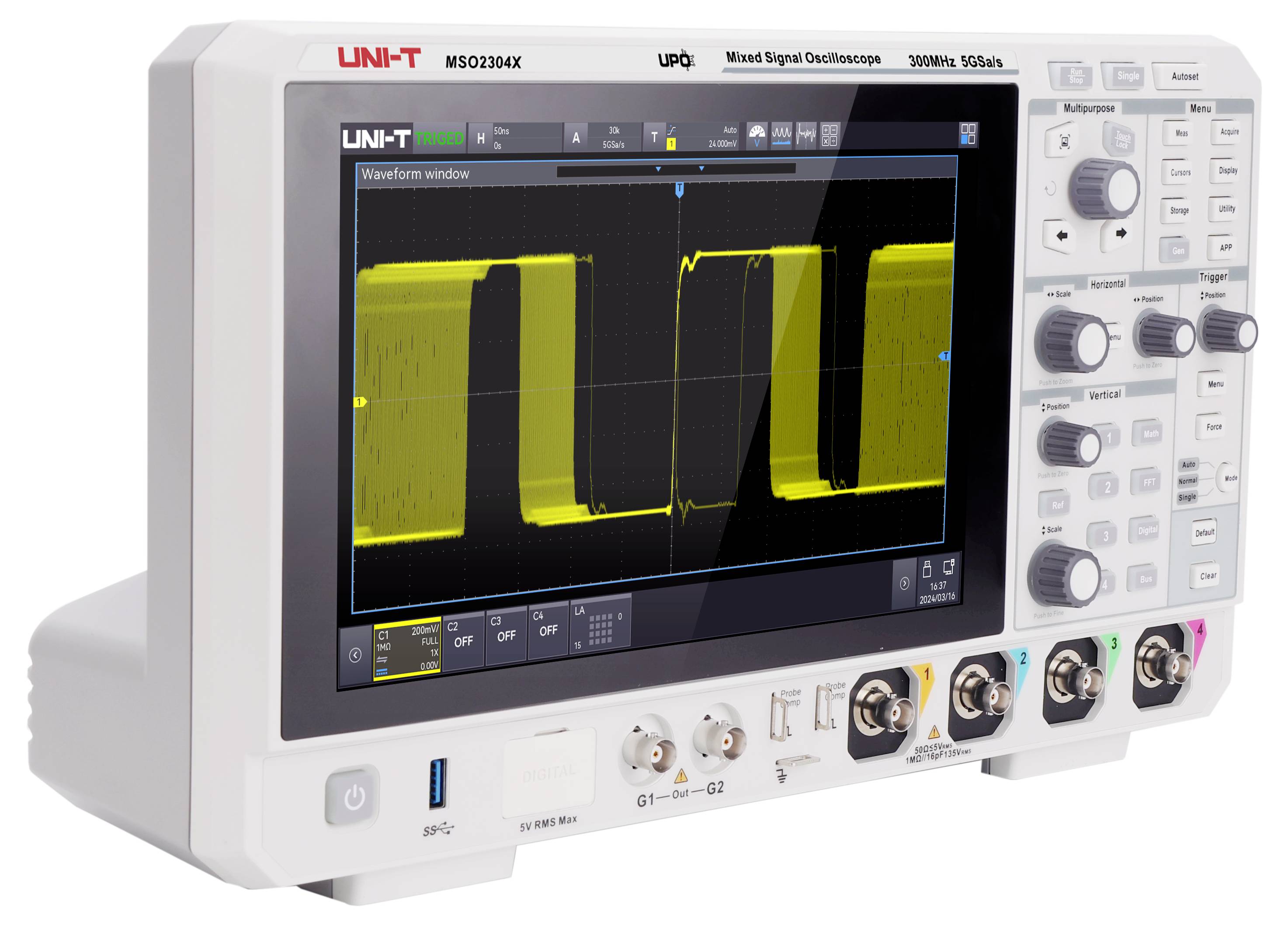

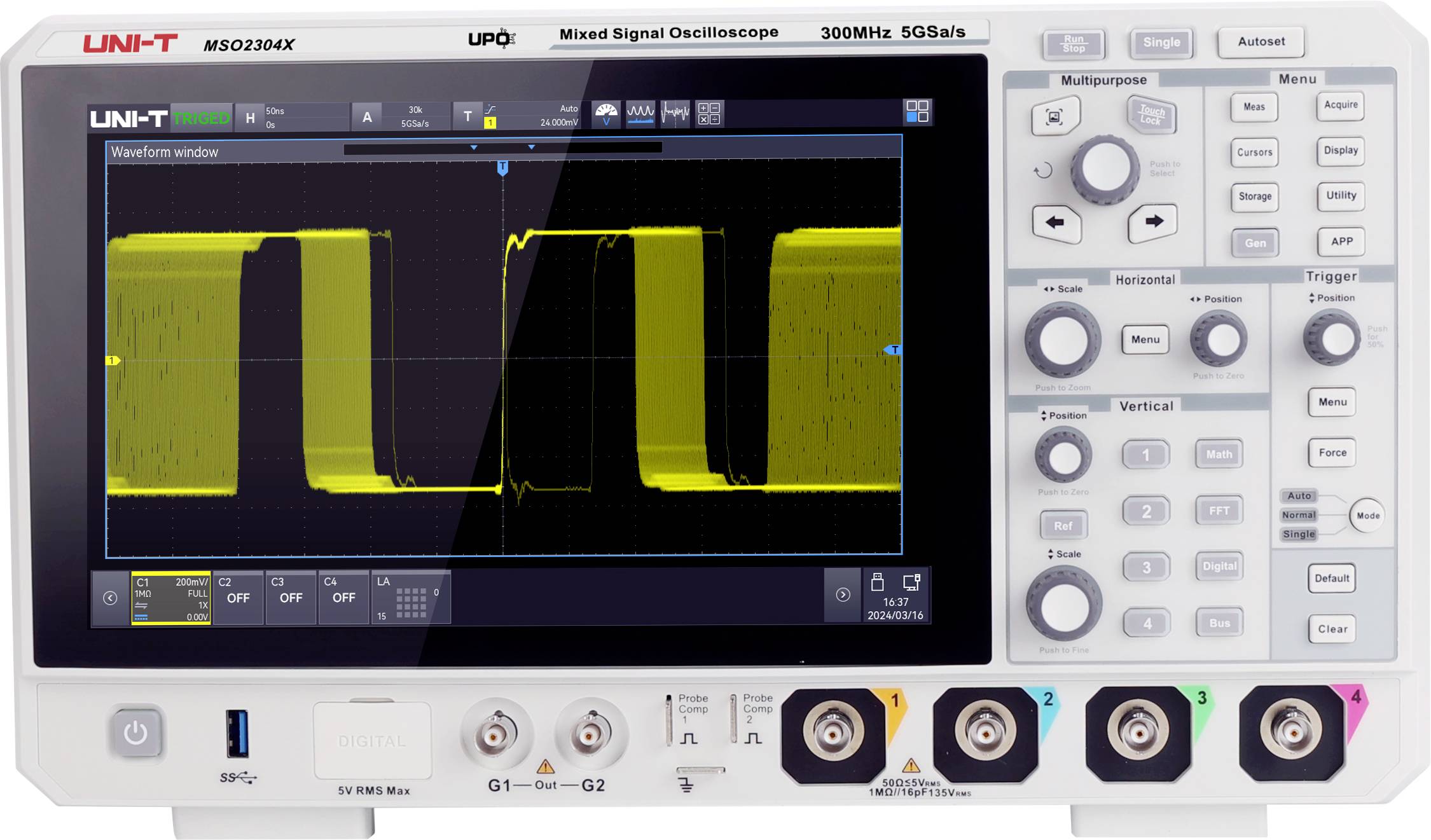

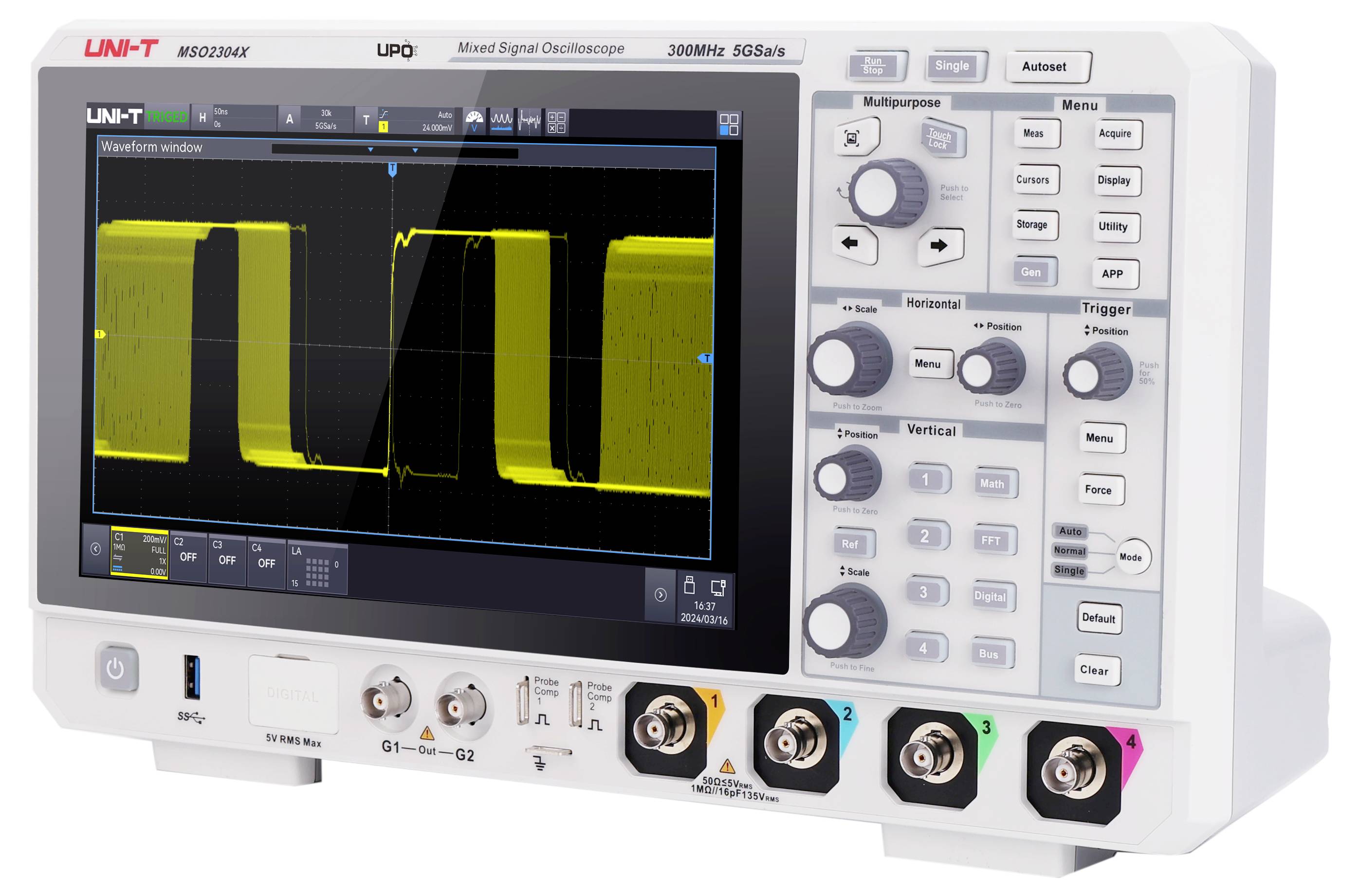

Beskrivning
UNI-T MSO2304X är ett kompakt mixed-signal-oscilloskop med upp till 300 MHz bandbredd, 5 GSA/s samplingshastighet och 100 Mpts minnesdjup som förenar prestanda och kostnadseffektivitet. Tack vare Ultra fosfor 3.0 når den en vågformshastighet på 2.000.000 wrms/s, was alternate abnors. Den stöder 9 triggerlägen och 9 seriella bussavkodningar samt kraftfulla analysfunktioner som spektrumanalys, effektanalys, histogram, vågformsregistrering och bra/dålig-tester.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version

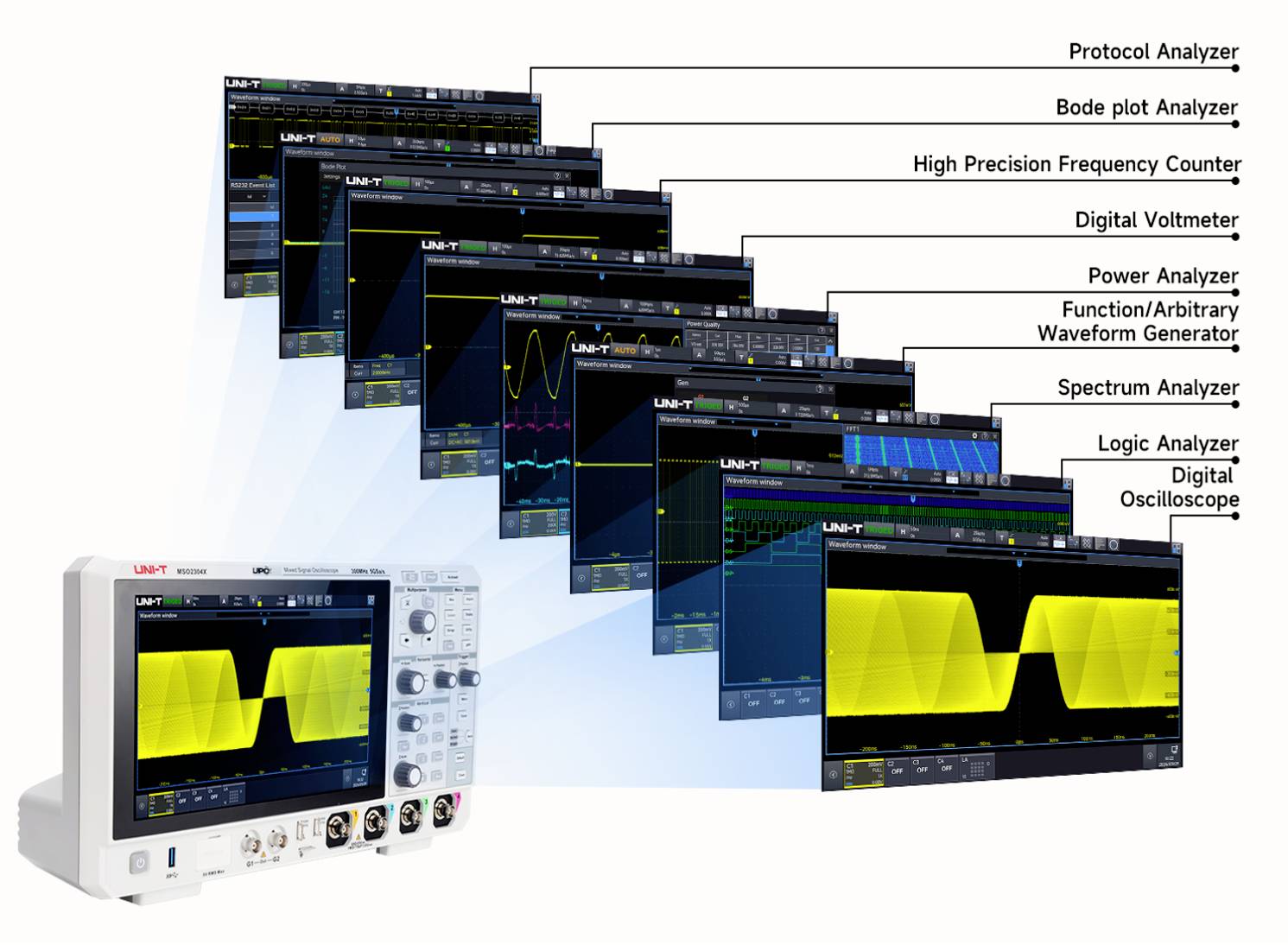

- 9-i-1 integrerat oscilloskop: Oscilloskop, logikanalysator, funktions-/arbiträrsignalgenerator,DH23 spektrumanalysator, protokollanalysator, effektanalysator, Bode-diagramanalysator,DG15 högprecisionskniv, digitalvoltmeter
- - Ultra fosfor 3.0: 8-kanals parallell grafisk mapping, upp till 20 GB/s bearbetning, 2.000.000 wfms/s registreringshastighet, upp till 1 µs dead Time
- - 54 typer av mätningar: Automatiska spännings-, frekvens- och fasmätningar, avancerade statistikfunktioner, trenddiagram
- Protokollavkodning & triggning: Stöd för 9 protokoll (UART, I2C, SPI, CAN, I2S), realtids-avkodning av 200M data, samtidig fyra-Bus-analys
- Spektrumanalysator: 4M-punkt-FFT, vattenfall-diagram, automatiska märkesmätningar, samtidig 4-kanals-FFT-beräkning
- Effektanalys 6+: PSRR-analys, övertonsidentifiering, påslagningsströmanalys, 12 ytterligare prestandatest för systemstabilitet och energieffektivitet
Ingår i leveransen
- - MSO2304X (300 MHz, 5 GSA/s, 4 kanaler) x 1
- - Nätkabel x 1
- USB-kabel x 1
- - Passiva mäthuvuden (300 MHz) x4
- - BNC-BNC-genomgångsledning × 1
- - BNC-krokodilklämmor-kabel (röd & svart) × 1
- - Passiva mäthuvuden x 4
- - Kalibreringscertifikat x 1
- -Flerspråkiga säkerhetsinstruktioner x 1
- Kort bruksanvisning x 1
Tips
Ytterligare modeller
- MSO2204X: 200 MHz bandbredd, 4 analoga kanaler, 5 GSA/s samplingshastighet, 100 Mpts minne, 2.000.000 wfms/s vågformsregistrering, 16 digitala kanaler, med 50 MHz dual Dual-kanal-generator.
- MSO2104X: 100 MHz bandbredd, 4 analoga kanaler, 5 GSA/s samplingshastighet, 100 Mpts minne, 2.000.000 wfms/s vågformsregistrering, 16 digitala kanaler, med 50 MHz dual Dual-kanal-generator.
Programvarualternativ
- MSO2000X-AWG: Dual Dual 50 MHz arbitrary Waveform generator-alternativ (Includes Bode Plot)
MSO2000X-PWR: Power Analysis alternativ
MSO2000X-BND: Alla Serial Bus trigger och dekoder Options (including MSO2000X-BIL: paket och MSO2000X-LJUD)
- MSO2000X-LJUD: Audio Serial Bus Trigger and Analysis tillval
- MSO2000X-Auto: Automotive Serial Bus trigger och dekoder alternativ (including CAN, CAN-FD, LIN, FlexRay, SENT)
- MSO2000X-CAN: Automotive Serial Bus Trigger and Analysis tillval (CAN)
MSO2000X-CANFD: Automotive Serial Bus Trigger and Analysis tillval (CAN-FD)
MSO2000X-LIN: Automotive Serial Bus Trigger and Analysis Option (LIN)
MSO2000X-Flex: Automotive Serial Bus Trigger and Analysis tillval (FlexRay)
- MSO2000X-SENT: Automotive Sensor Bus Trigger and Analysis tillval (SENT)
