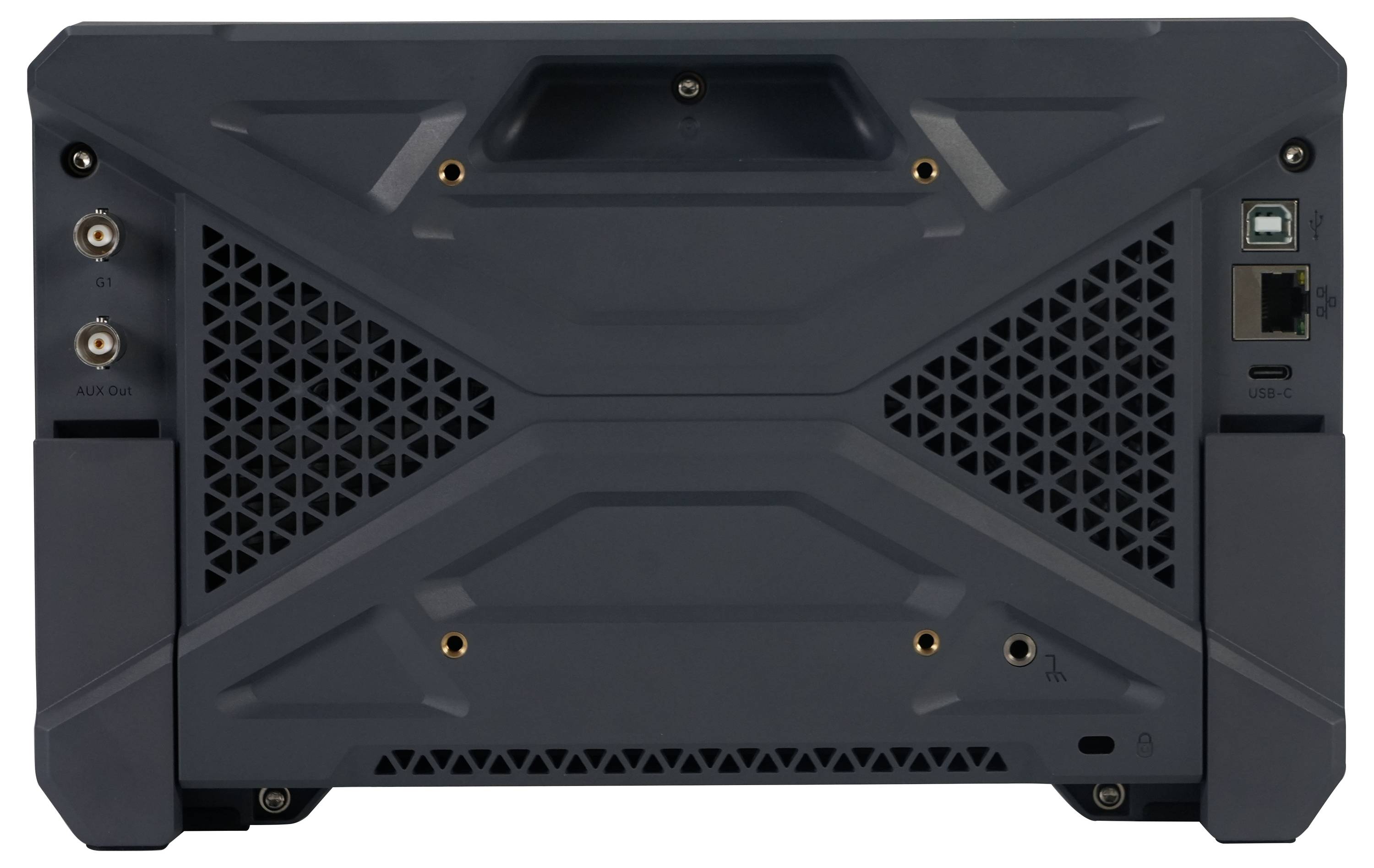

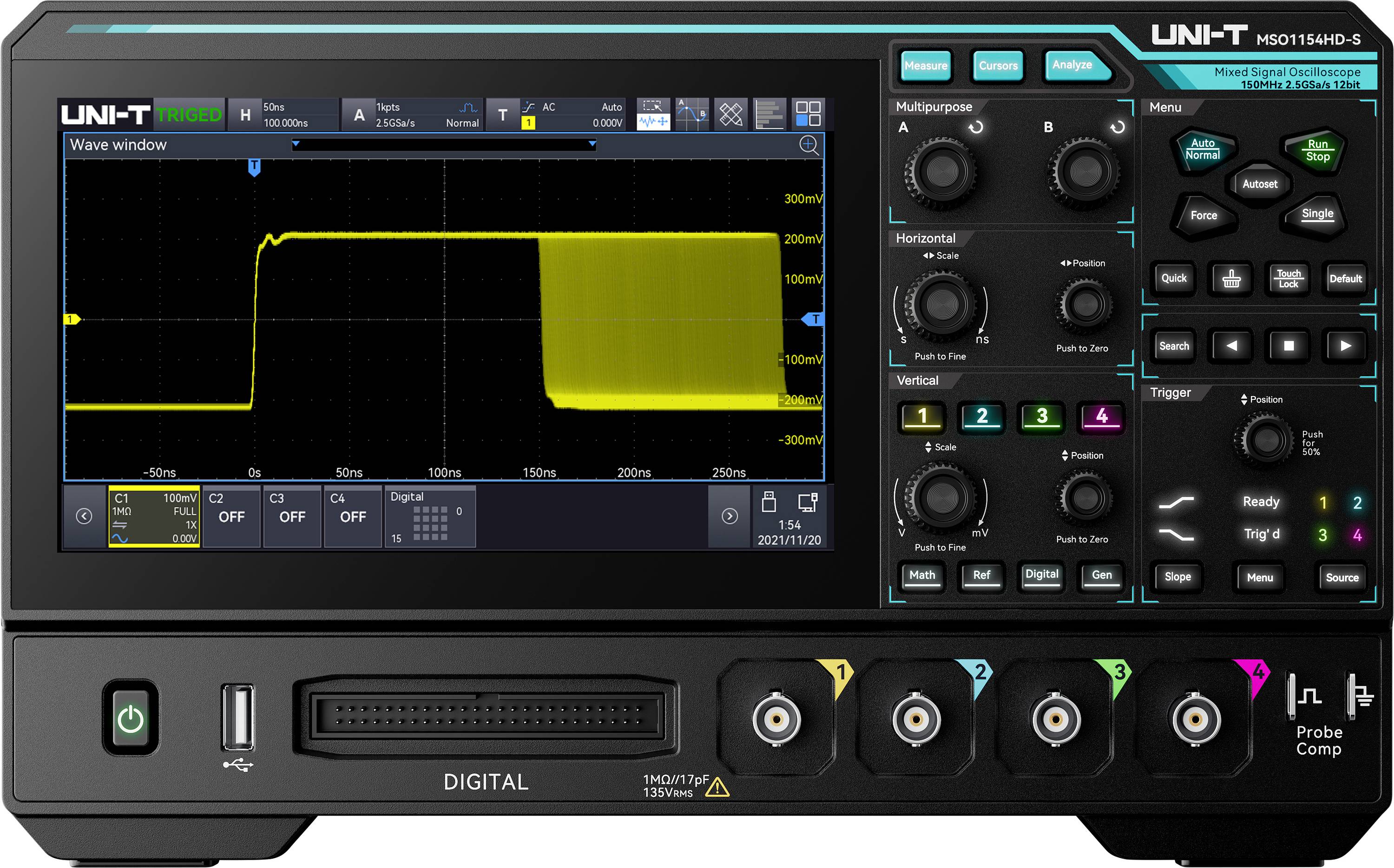

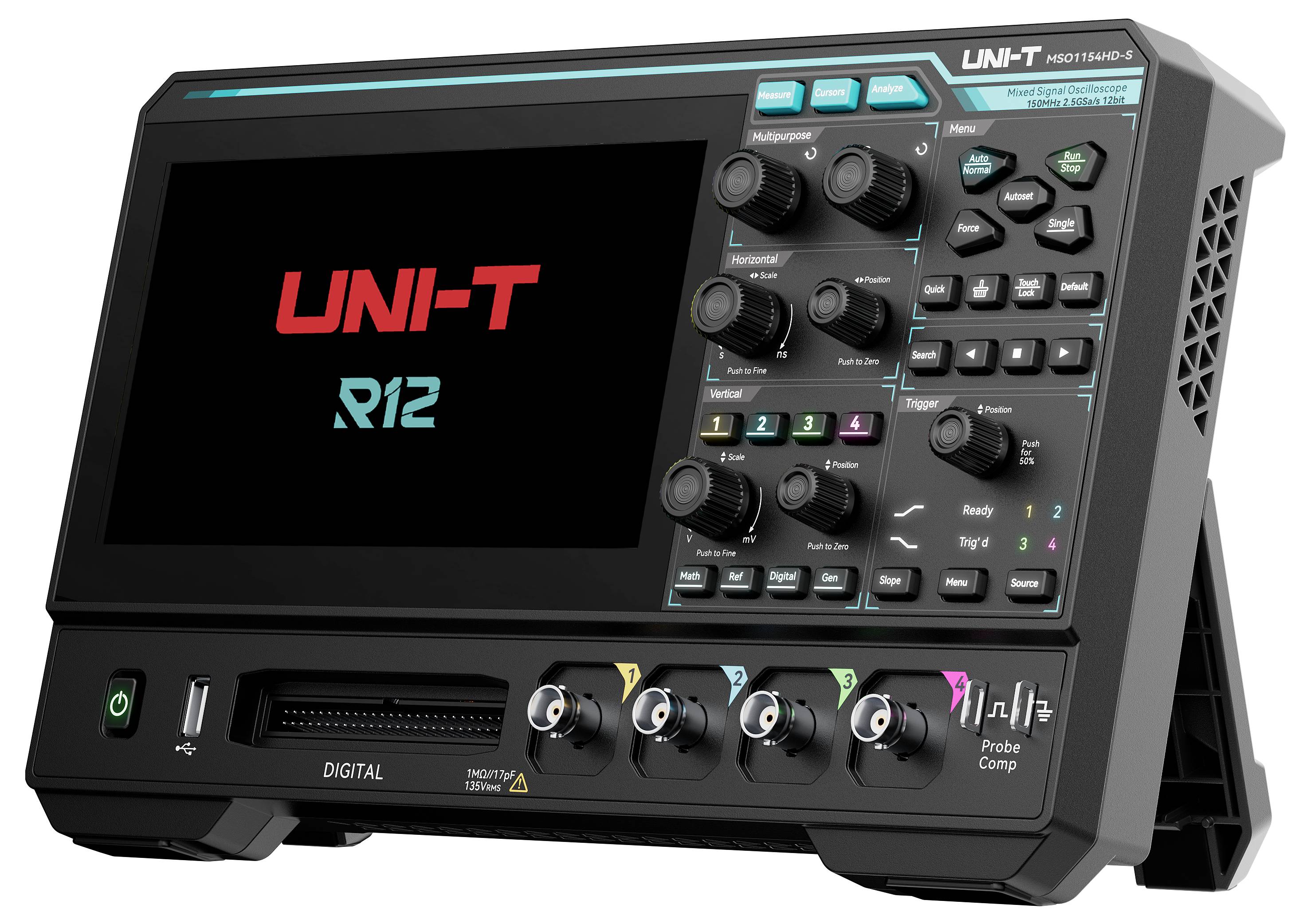

Uni-T MSO1154HD-S Digitalt oscilloskop, Analogt oscilloskop 150 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-Signal (MSO), Funktion
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
5 Styck
Antal
Toal (8 872,00 kr / stycken)
8 872,00 kr
exkl. moms
Fri frakt
Endast 5 Styck kvar på lager
Höjdpunkter & detaljer
UNI-T högupplöst oscilloskop MSO1154HD-s.
- Bandbredd: 150 MHz
- Analoga kanaler 4
- Digitala kanaler 16
- Vertikal upplösning 12 bitar
- Avsökningshastighet i realtid 2,5 GSA/s
- Maximal minneskapacitet: 100 Mpts
- Waveform-registreringshastighet: 200.000 wfms/s (sekvensmodus: Upp till 1.000.000 wfms/s)
Tekniska specifikationer
- 9-i-1-integration: Oscilloskop, logikanalysator, funktionsgenerator (Gen), spektrumanalysator, digitalvoltmeter (DVM), frekvensräknare, protokollanalysator, Bode-plot-analysator, prestandaanalysator
- Typ av produkt
Digitalt oscilloskop
- Bandbredd
150 MHz
- Samplingsfrekvens / kanal
2 GSa/s
- Upplösning
12 Bit
- Bildskärmsformat
10,1 tum
- Oscilloskop - specifikationer
Mixed-Signal (MSO)
Funktionsgenerator
Spectrum analysator
- Tidsbas
1 ns/ruta till 1000 s/ruta
- Antal analoga ingångar max.
4
(ej certifierad kalibrering)
- Mätningskategori
CAT I
CAT II
- Vertikalavböjning
1 mV/div till 20 V/div
- Ingångsimpedans
1 MΩ
- Ingångskoppling
DC AC GND
- Ingångsspänning
1 mV/div till 20 V/div
- Spänningsförsörjning (specifikationer)
100 - 240 V/AC
- Mått.
(L x B x H) 123 x 365 x 191 mm
- Vikt
4.1 kg
- Antal digitala ingångar max.
16
- Display
1024 x 600 pixel
- Kalibreringsservice
Stöder automatisk självkalibrering (analog och digital)
- Bredd
365 mm
- Höjd
191 mm
- Längd
123 mm
- Gränssnitt
USB-Host
USB-enhet
LAN
HDMI
BNC
- Minnesdjup / kanal
200 Mpts
- Typ
MSO1154HD-S
Dokument & nedladdningar
Datablad
Datablad 3757368 Uni-T MSO1154HD-S Digitalt oscilloskop, Analogt oscilloskop 150 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-Signal (MSO), Funktion
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3757368 Uni-T MSO1154HD-S Digitalt oscilloskop, Analogt oscilloskop 150 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-Signal (MSO), Funktion
Bruks- och säkerhetsanvisning 3757368 Uni-T MSO1154HD-S Digitalt oscilloskop, Analogt oscilloskop 150 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-Signal (MSO), Funktion
Beskrivning
Det högupplösta oscilloskopet MSO1154HD-s har en maximal bandbredd på 150 MHz och en maximal avsökningshastighet på 2,5 GSA/s. Den är utrustad med 4 analoga kanaler, 16 digitala kanaler och 1 signalutgångskanal med inbyggd 25 MHz funktions-/arbiträr signalgenerator. Minnesdjupet är upp till 100 Mpts. MSO1154HD-s använder den exklusiva Ultra fosfor 3.0-tekniken. maximum waveform capture rate of up to 200,000 wfms/s (1,000,000 wfms/s i sekventiell mode) med 256 grånivåer. Dessutom har den ett innovativt digitalt triggersystem med hög triggerkänslighet och låg jitter.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Modern och kompakt design: Slimmad, dubbelsidig design med mått på 28,2 × 17,5 × 4,9 cm.
- Typ-C-strömförsörjning: Drift via USB typ-C, även med extern powerbank för mobil användning.
- 16-bitars högupplösning (ERES): 12-bitars ADC med extra ERES-tillägg för högre mätnoggrannhet och mindre brusnivå.
- Mångsidig 9-i-1-funktion: Integrerat oscilloskop, logikanalysator, funktions-/arbiträrsignalgenerator, spektrumanalysator, protokollanalysator, effektanalys, Bode-Plot-analys, frekvensräknare och digital voltmeter.
- Ultra fosfor 3.0: Stöder höga bearbetningshastigheter på upp till 20 Gbps och vågformfattningshastigheter på upp till 200.000 wfms/s och 1.000.000 wfms/s i sekvensmodus.
- 56 automatiska mätfunktioner: Parametermätningar med statistik- och tendensvisning för omfattande signalanalys.
- Protokolltriggning och avkodning: Stöder UART, I² C, SPI, CAN, CAN-FD, lin och ljud.
- Avancerad FFT-spektrumanalys: FFT med upp till 1 Mpts, visning av vattenfall och märkesfunktioner för spektrumanalys.
- Effektanalys: Stöder ingångs-, brytar- och utgångsanalys som effektkvalitet, harmoniska, inkopplingsström, kopplingsförlust, effektivitet och Ripple.
Ingår i leveransen
- MSO1154HD-s x 1
- Nätkabel x 1
- USB 2.0-kabel x 1
- Passiva mäthuvuden (200 MHz) x4
Tips
Ytterligare modeller
-MSO1254HD-s: 250 MHz bandbredd, 4 analoga kanaler, 16 digitala kanaler och 1 signalutgångskanal med inbyggd 25 MHz funktions-/valfri signalgenerator
