TRU COMPONENTS TC-9963308 Tidsrelä Multifunktionell 12 V/AC, 240 V/AC 1 st Tidsdomän: 1 s - 10 Dagar 1 switch

Ett digitalt relä med vitt hölje och flera vridreglage för styrning av tidsfunktioner, anslutningsklämmor upptill.

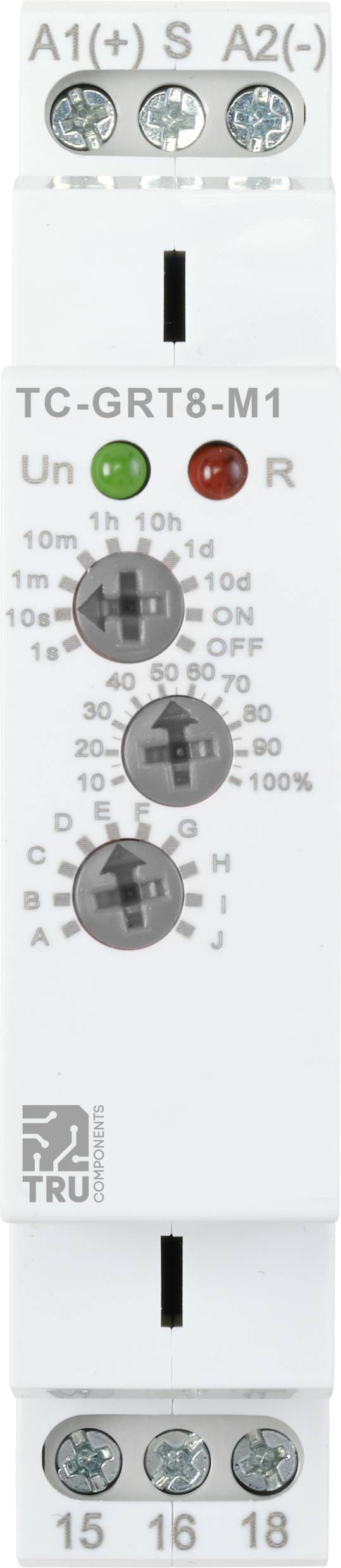

Tidrelä med kontrolllampor och flera inställningsmöjligheter för tidsintervall och funktion.

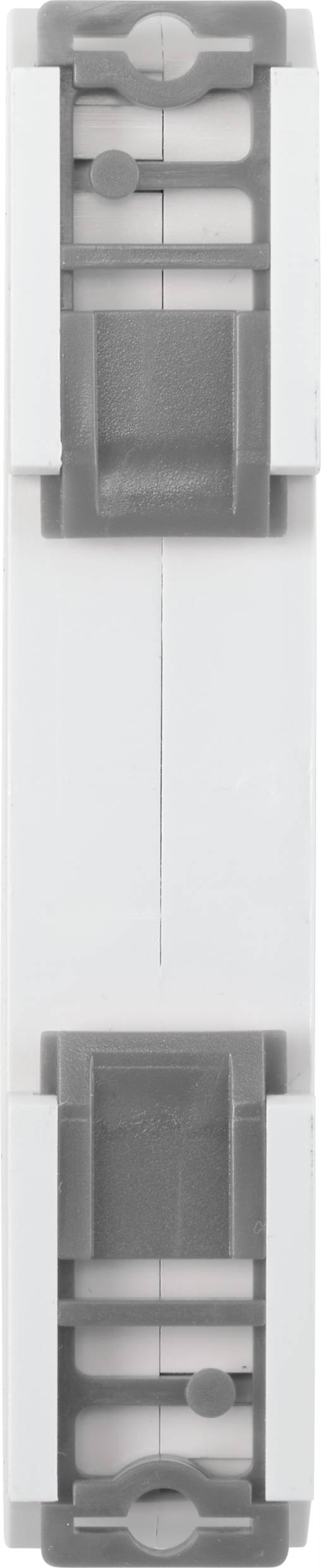

En rektangulär plastadapter i grått och vitt, möjligen avsedd för ett tekniskt eller elektriskt ändamål.

Ett reläswitchrelä med typbeteckning TC-GRT8-M1 visar elektriska kopplingsscheman och tekniska specifikationer för anslutning.

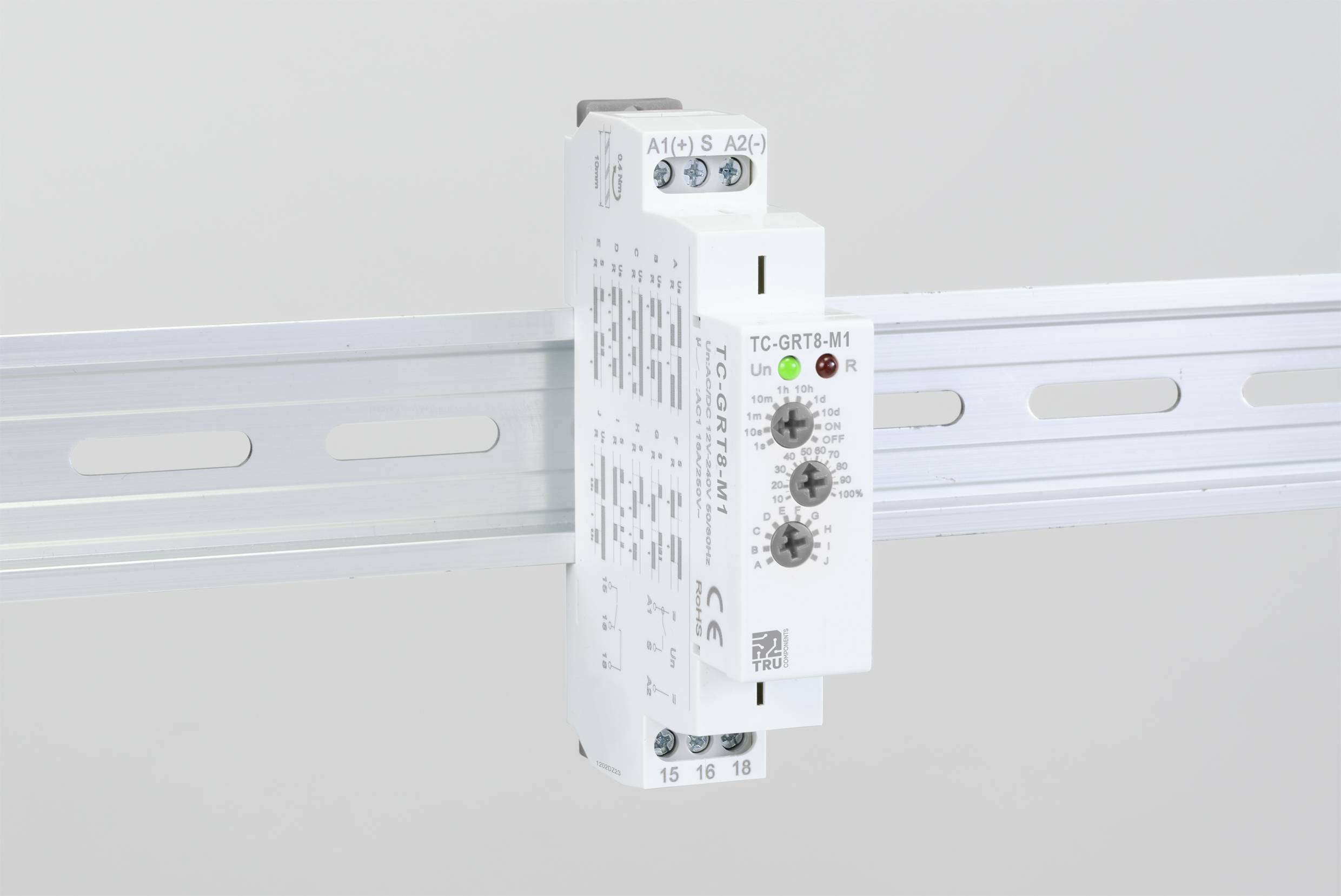

En elektronisk enhet med vridpotentiometrar är monterad på en DIN-skena. Den har LED-displayer och tekniska märkningar.

1/5

Typ av produkt

Tidsrelä

Utförande

Multifunktionell

Funktioner

Fördröjning

Frånslagsfördröjd via PÅ-signal, startkontakt

Styr- & frånslagsfördröjning

Cyklisk, AV-start

Cyklisk

Frånslagsfördröjd med hjälpspänning

Puls

Pulsövervakning

Driftspänning

12 V/AC

240 V/AC

Driftspänning (min.)

12 V/AC

12 V/DC

Datablad (PDF)

3700 Styck

Antal

Styck

Toal (255,20 kr / stycken)

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Tidsrelä

Typ: TC-9963308

Utförande: Multifunktionell

Anslutning: Skruvklämma

Funktioner: Fördröjning
Frånslagsfördröjd via PÅ-signal, startkontakt
Styr- & frånslagsfördröjning
Cyklisk, AV-start
Cyklisk
Frånslagsfördröjd med hjälpspänning
Puls
Pulsövervakning

Driftspänning: 12 V/AC
240 V/AC

Driftspänning (min.): 12 V/AC
12 V/DC

Driftspänning max.: 240 V/DC
240 V/AC

Driftspänning: 12, 12 - 240, 240 V/DC, V/AC

Kontakttyp: 1 switch

Kontaktmaterial: AgSnO

Växelspänning (max.): 250 V/AC

Växelström (max): 16 A

Max. bryteffekt: 4000 VA

Tidsintervallet (min.): 1 s

Tidsintervallet (max.): 10 Dagar

Tidsintervall: 1 s
10 s
1 min
10 min
1 h
10 h
1 d
10 d

Min. temperatur: -20 °C

Max. temperatur: +55 °C

: IP20

Längd: 90 mm

Bredd: 64 mm

Höjd: 18 mm

Mått.: (L x B x H) 90 x 64 x 18 mm

Innehåll: 1 st

RoHS-godkänd: Ja

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 2490827 TRU COMPONENTS TC-9963308 Tidsrelä Multifunktionell 12 V/AC, 240 V/AC 1 st Tidsdomän: 1 s - 10 Dagar 1 switch

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2490827 TRU COMPONENTS TC-9963308 Tidsrelä Multifunktionell 12 V/AC, 240 V/AC 1 st Tidsdomän: 1 s - 10 Dagar 1 switch

Deklaration om överensstämmelse

Deklaration om överensstämmelse 2490827 TRU COMPONENTS TC-9963308 Tidsrelä Multifunktionell 12 V/AC, 240 V/AC 1 st Tidsdomän: 1 s - 10 Dagar 1 switch

Beskrivning

Version

10 funktioner5 fördröjningslägen med strömförsörjningsstyrning (A, B, C, D, J)4 fördröjningslägen med signalstyrning (E, F, G, H)1 fördröjningsläge med impuls (i)Vridreglage för inställning av funktioner och tidsområden.Brett område av tidsinställningar (0,1 sek - 10 dagar)Relästatus visas med LED.1-modul (18 mm), montering på din-skena.Funktion: Inkopplingsfördröjning (ström på), intervall (ström på), repetitionscykel (startar), repetitionscykel (startar), urkopplingsfördröjning (s Break), single shot, single shot - faskontroll (kan inte tas ut igen), på/av-fördröjning, självbestående relä, pulsgivare
