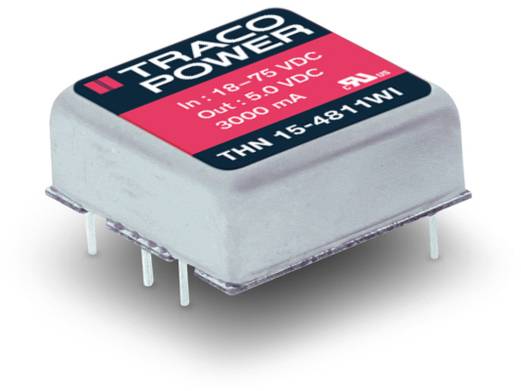

TracoPower THN 15-2422WI DC/DC-omvandlare kretskort 24 V/DC 12 V/DC, -12 V/DC 625 mA 15 W Antal utgångar: 2 x Innehåll 1
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
10
-
600,00 kr
30
3% = 19,50 kr
580,50 kr
50
5% = 27,30 kr
572,70 kr
100
5% = 32,46 kr
567,54 kr
200
6% = 38,34 kr
561,66 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Minsta beställningsvolym:: 10
Toal (600,00 kr / stycken)
6 000,00 kr
exkl. moms
Fri frakt
Höjdpunkter & detaljer
DC/DC-omvandlare
- Minsta inkapslade 15 W-omvandlaren! Ultrakompakt mått 25.4 mm x 25.4 mm x 10.2 mm,skärmat metallhölje med isolerad bottenplatta,ultravänlig 4:1 ingångsområde 9-36 eller 18-75 V,inställbar utgångsspänning,E/A-isolering 1600 V,mycket hög verkningsgrad,arbetstemperaturområde -40 °C till +85 °C,extern på/av,kylelement (THN-HS1 alternativ)
- Pinning av industristandard
Tekniska specifikationer
- Regelavvikelser: Ingångsändring: 0,5 %, laständring (0-100 %): 1,0 %
- Rippel <: 100 mVpk-pk med ext. Kondensator (20 MHz bandbredd)
- Kortslutningsskydd: kontinurnelig, automatisk omstart
- Arbetstemperaturområde: -40°C till +85°C, minskad effekt från +60°C: 2,2 % /K
- Säkerhetsstandarder: UL/cUL 60950-1, IEC/en 60950-1
- Rippel: 100 mV
- Typ av produkt
DC/DC-omvandlare kretskort
- Typ
THN 15-2422WI
- Nominell spänning
24 V/DC
- Ingångsspänning (min.)
9 V/DC
- Ingångsspänning (max.)
36 V/DC
- Antal utgångar
2 x
- Utgångsspänning
12 V/DC
-12 V/DC
- Utgångsström max.
625 mA
- Utgångsström (max.) - avrundad
625 mA
- Effektivitet (max)
87 %
15 W
- Isolationsspänning
1500 V/DC
- Kapsling
DIP-24
- Anslutning
Lödpin
- Driftstemperatur (Min)
-40 °C
- Driftstemperatur (max.)
85 °C
- Mått.
(L x B x H) 25.40 x 25.40 x 9.90 mm
- Höjd
9.90 mm
- Längd
25.40 mm
- Bredd
25.40 mm
- Vikt
15 g
- Innehåll
1 st
Dokument & nedladdningar
Datablad
Datablad 3370072 TracoPower THN 15-2422WI DC/DC-omvandlare kretskort 24 V/DC 12 V/DC, -12 V/DC 625 mA 15 W Antal utgångar: 2 x Innehåll 1
Datablad 3370072 TracoPower THN 15-2422WI DC/DC-omvandlare kretskort 24 V/DC 12 V/DC, -12 V/DC 625 mA 15 W Antal utgångar: 2 x Innehåll 1
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3370072 TracoPower THN 15-2422WI DC/DC-omvandlare kretskort 24 V/DC 12 V/DC, -12 V/DC 625 mA 15 W Antal utgångar: 2 x Innehåll 1
Villkor för garanti
Villkor för garanti 3370072 TracoPower THN 15-2422WI DC/DC-omvandlare kretskort 24 V/DC 12 V/DC, -12 V/DC 625 mA 15 W Antal utgångar: 2 x Innehåll 1
Beskrivning
THN-15WI-serien är en ny generation mycket kraftfulla 15 W DC/DC-omvandlare som sätter en ny standard för effekttäthet. Denna serie har en 15 W modul i skärmat metallhölje 25.4 mm x 25.4 mm x 10.2 mm, med en på 50 % (!) Mindre ytbehov än jämförbara andra omvandlare. Alla modeller har en ultrabred 4:1 entré och exakt reglerad utgångsspänning. Den mycket höga verkningsgraden på upp till 87 % möjliggör en arbetstemperaturområde från –40 °C till +85 °C (med minskad effekt). Ytterligare egenskaper är extern på/av-funktion och inställbar utgångsspänning. Denna produkt uppfyller RoHS-riktlinjerna. Typiska användningsområden för denna serie är inom området för batteridrivna enheter, decentraliserade strömförsörjningar i kommunikations- och industrisystem, kort sagt överallt där det uppstår platsbrist på kretskortet.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Godkännanden: UL, EN.
