En differentialtastkopf TT-SI 7002 från Testec med switch för intensitetsanpassning och bruksanvisningar på framsidan.

En differentialtastkopf TT-SI 7002 från Testec med switch för intensitetsanpassning och bruksanvisningar på framsidan.

Svart nätadapter med en tunn sladd som leder till en cylindrisk kontakt, lämplig för laddning av elektroniska enheter.

Två kabelpar med kontakter, ett rött ovanpå och ett svart nedanför, visar den korrekta orienteringen för anslutningen.

Svart, dubbelt skyddat kabel med två kontakter, lämpligt för ljudanslutningar.

1/4

Testec

Datablad (PDF)

Leverans tis 13 okt.

4 Styck

Antal

Styck

Toal (3 912,00 kr / stycken)

3 912,00 kr

exkl. moms

Fri frakt

Endast 4 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Prob

20:1, 50:1, 200:1
Bandbredd25 MHz

Tekniska specifikationer

DC-noggrannhet: ±2

Typ av produkt: Differentialprob

Bandbredd: 25 MHz

Avdelar-förhållandet: 20:1
50:1
200:1

Stigtid: 14 ns
23 ns

Ingångskapacitet: 1.2 pF

Ingångsmotstånd: 5 m Ω

: (ej certifierad kalibrering)

Vikt: 250 g

Mätningskategori: CAT III 700 V

Bredd: 55 mm

Höjd: 30 mm

Längd: 195 mm

Dokument & nedladdningar

Datablad

Datablad 2255385 Testec TT-SI 7002 Differentialprob 25 MHz 20:1, 50:1, 200:1

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2255385 Testec TT-SI 7002 Differentialprob 25 MHz 20:1, 50:1, 200:1

Information

Information 2255385 Testec TT-SI 7002 Differentialprob 25 MHz 20:1, 50:1, 200:1

Beskrivning

Det aktiva differentialmäthuvudet TT-SI 7002 möjliggör säker och exakt högspänningsmätning mellan två spänningspunkter där ingen är knuten till massan. Detta mäthuvud är konstruerat för en mängd mätningar med upp till 25 MHz / ± 700V och kompatibelt med alla vanliga tillverkare. Strömförsörjningen sker via den medföljande nätadaptern.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Bandbredd: 25MHz
Delningsfaktor: x20 / x50 / x200
DC-noggrannhet: ±2
Maximal ingångsspänning:
Differential:
±70V (DC + ac peak) vid x20
±175V (DC + ac peak) @ x50
±700V (DC + ac peak) @ x200
Mot jord: 240 VAC Cat III.
Säkerhetsstandard: IEC1010-031:2015

Ingår i leveransen

2 x mätledningar med isolerad banankontakt 4 mm (röd och svart)
2 x klämhakar (röd & svart)
1 x isolerad BNC-mätledning 100 cm
1 x nätadapter 220V EU-version

Beskrivning

Det aktiva differentialmäthuvudet TT-SI 7002 möjliggör säker och exakt högspänningsmätning mellan två spänningspunkter där ingen är knuten till massan. Detta mäthuvud är konstruerat för en mängd mätningar med upp till 25 MHz / ± 700V och kompatibelt med alla vanliga tillverkare. Strömförsörjningen sker via den medföljande nätadaptern.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Bandbredd: 25MHz
Delningsfaktor: x20 / x50 / x200
DC-noggrannhet: ±2
Maximal ingångsspänning:
Differential:
±70V (DC + ac peak) vid x20
±175V (DC + ac peak) @ x50
±700V (DC + ac peak) @ x200
Mot jord: 240 VAC Cat III.
Säkerhetsstandard: IEC1010-031:2015

Ingår i leveransen

2 x mätledningar med isolerad banankontakt 4 mm (röd och svart)
2 x klämhakar (röd & svart)
1 x isolerad BNC-mätledning 100 cm
1 x nätadapter 220V EU-version

Fler intressanta produkter

(^*Alla priser är exkl. moms.)

VOLTCRAFT H 40 Prob Beröringssäker 60 Hz 1000:1 40000 V/DC, 28000 V/AC

VOLTCRAFT H 40 Prob Beröringssäker 60 Hz 1000:1 40000 V/DC, 28000 V/AC

Conrad Electronic

1 192,00 kr^*

VOLTCRAFT PP-80 Prob Beröringssäker 80 MHz 1:1, 10:1 600 V

VOLTCRAFT PP-80 Prob Beröringssäker 80 MHz 1:1, 10:1 600 V

Conrad Electronic

95,20 kr^*

VOLTCRAFT PP-100 Prob Beröringssäker 100 MHz 1:1, 10:1 600 V

VOLTCRAFT PP-100 Prob Beröringssäker 100 MHz 1:1, 10:1 600 V

Conrad Electronic

111,20 kr^*

VOLTCRAFT DOV-PP116 Logik-prob-set 200 MHz

VOLTCRAFT DOV-PP116 Logik-prob-set 200 MHz

Conrad Electronic

3 272,00 kr^*

Rigol PVP2150 Prob Beröringssäker 35 MHz, 150 MHz 1:1, 10:1 300 V

Rigol PVP2150 Prob Beröringssäker 35 MHz, 150 MHz 1:1, 10:1 300 V

Conrad Electronic

472,00 kr^*

Rigol PVP3150 Prob 150 MHz 1:1, 10:1 300 V

Rigol PVP3150 Prob 150 MHz 1:1, 10:1 300 V

Conrad Electronic

399,20 kr^*

Testec TT-HV 400 Prob 300 MHz 100:1 4000 V

Testec TT-HV 400 Prob 300 MHz 100:1 4000 V

Conrad Electronic

680,00 kr^*

Fluke 80K-40 Prob 60 Hz 1000:1 40000 V/DC, 28000 V/AC

Fluke 80K-40 Prob 60 Hz 1000:1 40000 V/DC, 28000 V/AC

Conrad Electronic

6 392,00 kr^*

Rigol NFP-3 Prob-set 3 GHz

Rigol NFP-3 Prob-set 3 GHz

Conrad Electronic

5 832,00 kr^*

Testec TT-LX 312 Prob 10 MHz, 100 MHz 1:1, 10:1

Testec TT-LX 312 Prob 10 MHz, 100 MHz 1:1, 10:1

Conrad Electronic

327,20 kr^*

Testec TT-LX 212 Prob 150 MHz 10:1

Testec TT-LX 212 Prob 150 MHz 10:1

Conrad Electronic

295,20 kr^*

Fluke 80K-6 Prob 1 kHz 1000:1 6000 V/DC, 4240 V/AC

Fluke 80K-6 Prob 1 kHz 1000:1 6000 V/DC, 4240 V/AC

Conrad Electronic

3 592,00 kr^*

Testec TT-HV 200 Prob 300 MHz 100:1 2000 V

Testec TT-HV 200 Prob 300 MHz 100:1 2000 V

Conrad Electronic

632,00 kr^*

Rigol RP1018H Högspänningsmäthuvud 150 MHz 1000:1

Rigol RP1018H Högspänningsmäthuvud 150 MHz 1000:1

Conrad Electronic

6 472,00 kr^*

Tektronix TPP0201 Prob Beröringssäker 200 MHz 10:1 300 V

Tektronix TPP0201 Prob Beröringssäker 200 MHz 10:1 300 V

Conrad Electronic

1 432,00 kr^*

Testec TT-SI 7005 Differentialprob 60 MHz 1:1, 5:1, 10:1

Testec TT-SI 7005 Differentialprob 60 MHz 1:1, 5:1, 10:1

Conrad Electronic

3 992,00 kr^*

Uni-T UT-P31 Differentialprob 100 MHz 100:1

Uni-T UT-P31 Differentialprob 100 MHz 100:1

Conrad Electronic

8 232,00 kr^*

Uni-T UT-P30 Differentialprob 100 MHz 10:1

Uni-T UT-P30 Differentialprob 100 MHz 10:1

Conrad Electronic

4 472,00 kr^*

Tektronix P5205A Differentialprob-set Beröringssäker 100 MHz 50:1, 500:1 1300 V

Tektronix P5205A Differentialprob-set Beröringssäker 100 MHz 50:1, 500:1 1300 V

Conrad Electronic

31 672,00 kr^*

Testec TT-SI 8010A Differentialprob 70 MHz 100:1, 1000:1

Testec TT-SI 8010A Differentialprob 70 MHz 100:1, 1000:1

Conrad Electronic

17 832,00 kr^*

Testec TT-SI 8010B Differentialprob 100 MHz 100:1, 1000:1

Testec TT-SI 8010B Differentialprob 100 MHz 100:1, 1000:1

Conrad Electronic

21 752,00 kr^*

Tektronix THDP0200 Differentialprob

Tektronix THDP0200 Differentialprob

Conrad Electronic

40 552,00 kr^*

Uni-T UT-P32 Differentialprob 100 MHz 1000:1

Uni-T UT-P32 Differentialprob 100 MHz 1000:1

Conrad Electronic

10 152,00 kr^*

Uni-T UT-P33 Differentialprob 50 MHz, 70 MHz 1000:1

Uni-T UT-P33 Differentialprob 50 MHz, 70 MHz 1000:1

Conrad Electronic

16 792,00 kr^*

Testec TT-HX 212 Prob 350 MHz 10:1 1500 V

Testec TT-HX 212 Prob 350 MHz 10:1 1500 V

Conrad Electronic

632,00 kr^*

Testec TT-HVP 08 Prob Beröringssäker 40 MHz 1000:1 8000 V/DC, 6000 V/AC

Testec TT-HVP 08 Prob Beröringssäker 40 MHz 1000:1 8000 V/DC, 6000 V/AC

Conrad Electronic

3 192,00 kr^*

Rigol PVP2350 Prob Beröringssäker 350 MHz 10:1 300 V

Rigol PVP2350 Prob Beröringssäker 350 MHz 10:1 300 V

Conrad Electronic

632,00 kr^*

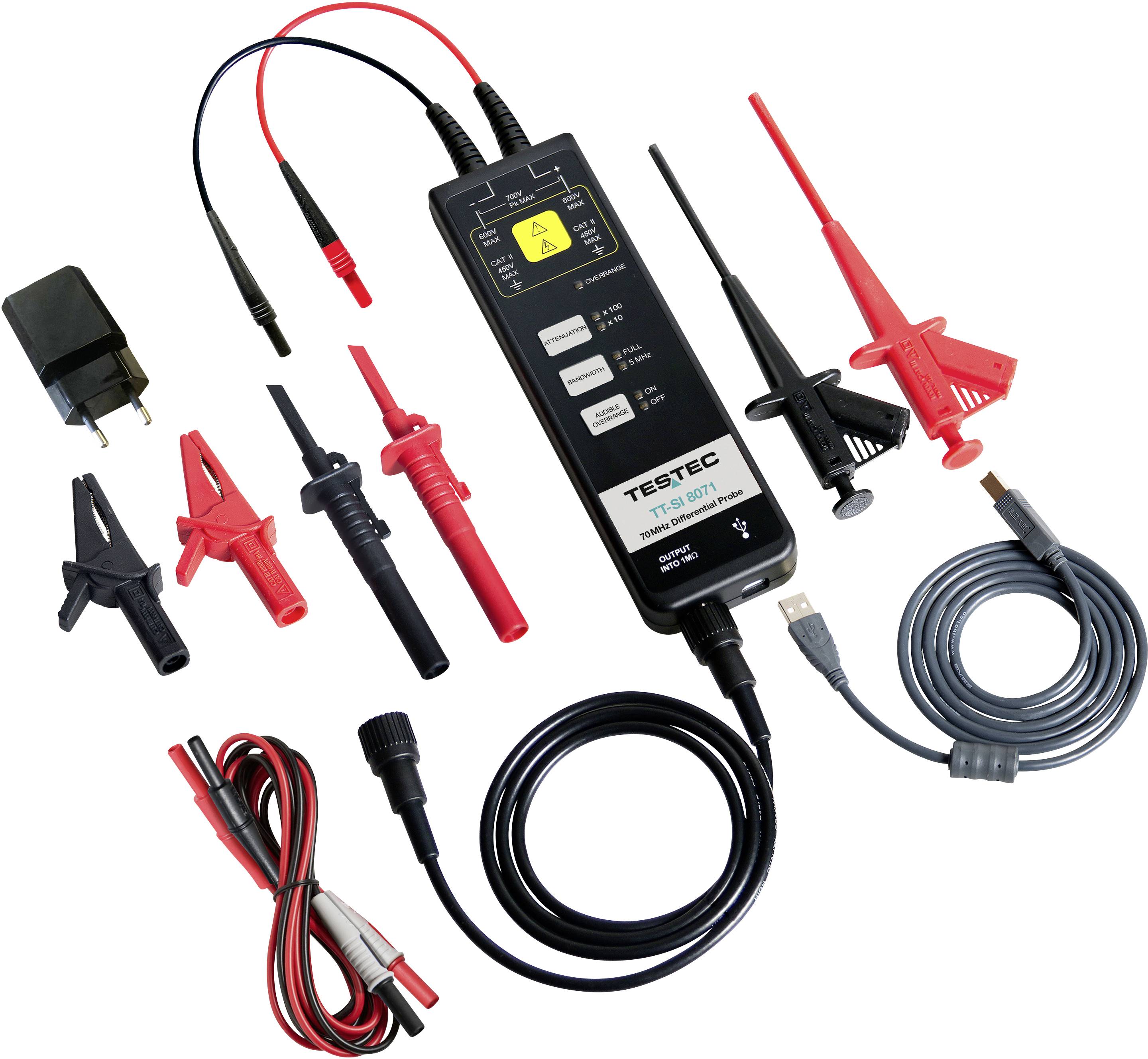

Testec TT-SI 8071 Differentialprob 70 MHz 10:1, 100:1
