Telegärtner 100023273 Kopplingsbox Passar till: CAT 7a

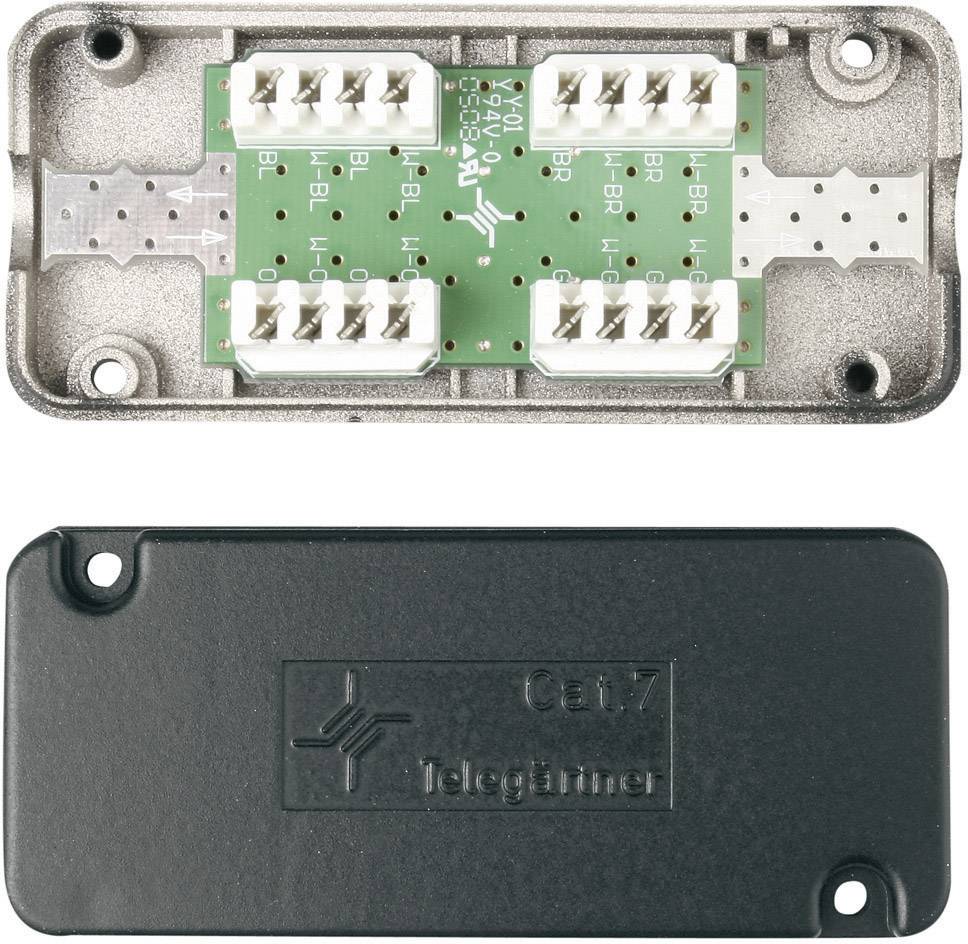

Telegärtner CAT7-switch med grön kretskort och silverhölje, svart skyddsskal. Huvudsakligen avsedd för nätverksanslutning.

Teckning av en elektrisk krets med dimensioner. Ovanför: Sidvy; nedanför: Ovanifrånvy med olika komponenter och mått.

Teknisk ritning av en elektrisk komponent med dimensioner på 54,2 x 30,1 x 17,2 mm, visar interna komponenter och anslutningsdetaljer.

1/3

Datablad (PDF)

Leverans fre. 2 okt.

3 Styck

Antal

Styck

Toal (327,20 kr / stycken)

327,20 kr

exkl. moms

Endast 3 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Telegärtner kopplingsbox 1 port CAT 7

Höjdpunkter & detaljer

Vägghölje för 1 installationskabel
För att ansluta, förlänga eller reparera

Tekniska specifikationer

Utan din-skenaadapter

Typ av produkt: Kopplingsbox

Passar till: CAT 7a

Tillverkarfärg: Svart

Material: ABS plast

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 993064 Telegärtner 100023273 Kopplingsbox Passar till: CAT 7a

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 993064 Telegärtner 100023273 Kopplingsbox Passar till: CAT 7a

Beskrivning

Kopplingsboxen används som anslutning eller förlängning av vanliga skärmade eller oskärmade partvinnade installationskablar (CAT 5e, CAT 6, CAT 7) vid kabelskador, kabelförlängningar och kabelomdragningar. Därmed behöver kabelsegmenten i en strukturerad kabeldragning inte dras om. På så sätt reduceras förändringen och kostnaden till ett minimum. 1 inkommande och 1 utgående 8-trådig kabel kan anslutas med varandra utan väsentlig påverkan på de överföringstekniska egenskaperna eller begränsning av den maximala länk-längden. Installationen sker med hjälp av LSA-appliceringsverktyg.

Version

Anslutning med LSA-Plus IDC-klämmor på ett gemensamt kretskort
Färgmärkning enligt EIA/TIA 568A och B
Anslutning 4-pars skärmad/oskärmad installationskabel från AWG 24-22
Kabelpar kan behålla partvinningen fram till klämman
Säker skärmkontakt med skruvklämmor direkt på kretskortet
Variabel kabeltillförsel
Kabeldragavlastning genom medföljande buntband
Verktygslös fastsättning av avskärmingskåpan av rostfritt stål
Jordning direkt på kretskortet (skruv M4)
EMC-säkert enligt EN 61000-6-1 och 61000-6-2
Vägghölje av stålplåt, pulverlackerat, ljusgrått RAL 7035
Variabel kabelinstallation nerifrån och uppifrån / vänster och höger/ från samma håll
