Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Aktivt mäthuvud med högimpedans 1 st
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (44 792,00 kr / stycken)
44 792,00 kr
exkl. moms
Fri frakt
Höjdpunkter & detaljer
Teledyne LeCroy, 1.5 GHz, 0.9 pF, 1 MΩ högresistiv aktiv sond
- Mäthuvudena i serien Teledyne LeCroy ZS-A är aktiva mäthuvuden med hög impedans och låg kapacitet som upprätthåller en hög signalefterlevnad upp till 4 GHz. En liten formfaktor och ett stort urval av tillbehör säkerställer att mäthuvudena i ZS-A-serien klarar alla svåra mätuppgifter.
Tekniska specifikationer
- Bandbredd: 1,5 GHz
- Ingångskapacitet 0,9 pF
- Ingångsmotstånd 1 MΩ
- Dämpning: 1:10 (÷10)
- Stigtid (10–90 %): 350 ps
- Gränssnitt: Probus
- Typ av produkt
Aktivt mäthuvud med högimpedans
- Passar till följande märken
Teledyne LeCroy
- Utförande
Aktivt mäthuvud med ProBus-gränssnitt
- Vikt
110 g
- Typ
Tastkopf für Digitaloszilloskop
Fabriksstandard (med certifikat)
Dokument & nedladdningar
Datablad
Datablad 3814862 Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Aktivt mäthuvud med högimpedans 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3814862 Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Aktivt mäthuvud med högimpedans 1 st
Beskrivning
Hög impedans minskar kopplingsbelastning över hela oscilloskopbandbredden. Ingenjörer måste ofta mäta högfrekvenssignaler med hög signalnoggrannhet. Typiska passiva mäthuvuden med Hohem-R och -C ger bra svar vid lägre frekvenser, belastar kopplingen för mycket vid högre frekvenser och förvränger signalerna. ZS-A-serien utmärker sig både genom en hög ingångs-R (1 MΩ) och en låg ingångs-C (0,6 pF till 0,9 pF) för att minska kopplingsbelastningen över hela bandbredden av mäthuvud och oscilloskop.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Hög signalpåverkan upp till 4 GHz bandbredd
- Låg kopplingsbelastning - hög ingångsimpedans och låg kapacitet
- Modeller med 4 GHz, 2,5 GHz, 1,5 GHz och 1 GHz
- 1 MΩ ingångsmotstånd
- 0,6 pF till 0,9 pF ingångskapacitans
- ± 8 V dynamiskt ingångsområde ±15 V
- ±12 V inom ±15 V offset-området
- Stort urval av spetsar och massanslutningar
- Enkel att använda, integrerad i oscilloskopet

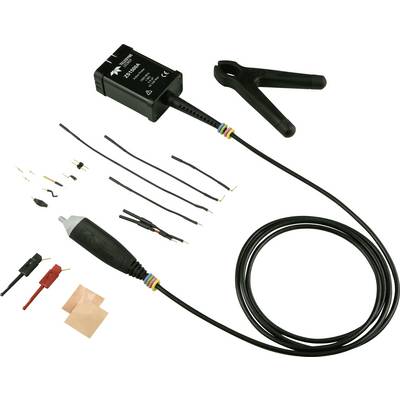

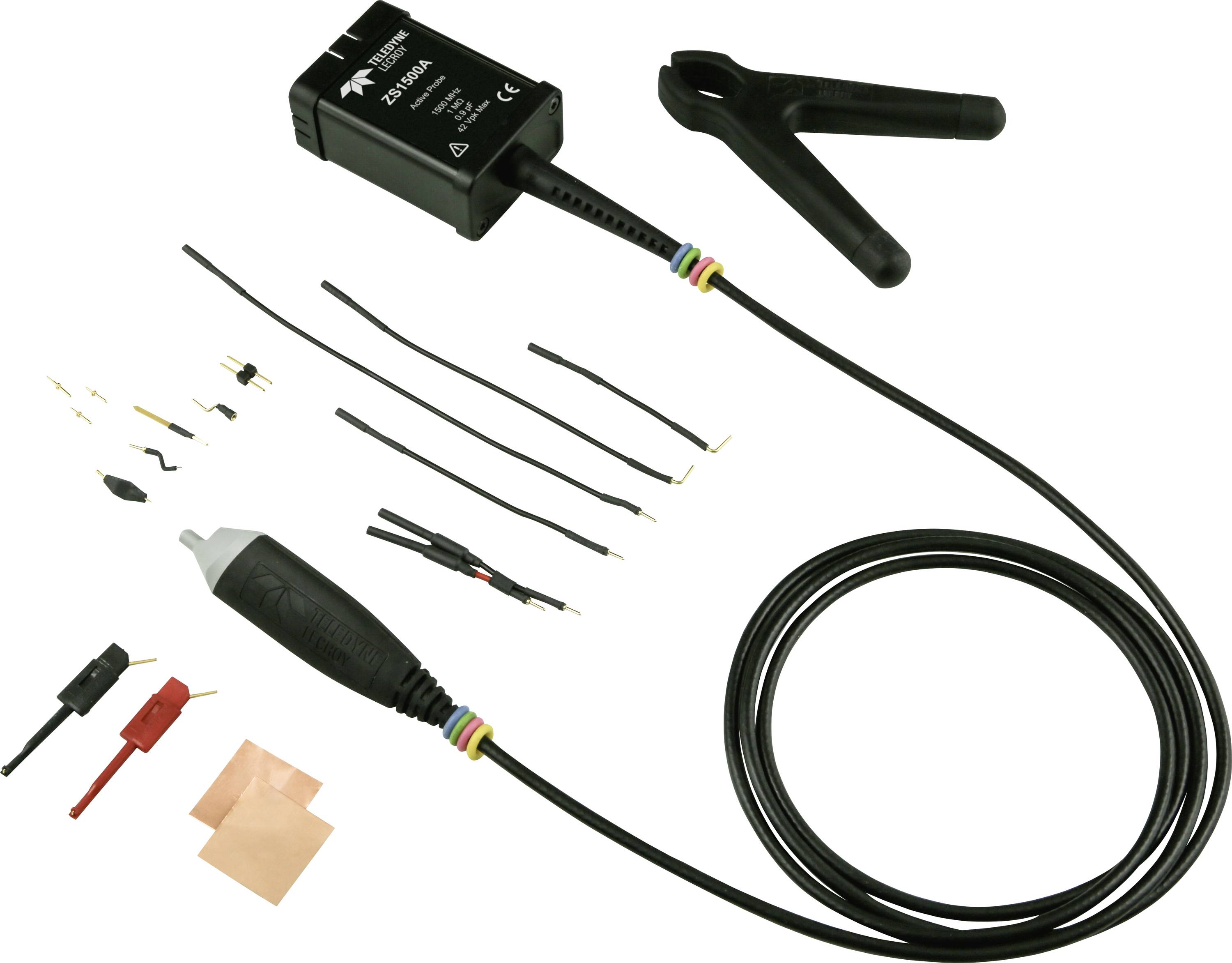

Ingår i leveransen
- 1 x aktiv spänningsmäthuvud ZS1500A med ProBus-gränssnitt
- 1 x frihand-mäthuvud-hållare
- 1 x kalibreringscertifikat
- 2 x standard-raka mätspetsar
- 1 x fjädrade mätspets
- 1 x 2,54 mm fyrkantspenna-adapter
- 2 x 2,54 mm PCB-adapter
- 1 x smal jordfjäder
- 1 x bredd jordkontakt
- 1 x offset-massa
- 2 x kopparband-pads
- 1 x kort rak stiftledning
- 1 x lång rak stiftledning
- 1 x kort vinklad stiftledning
- 1 x lång vinklad stiftledning
- 1 x Y-adapterkabel
- 1 x par mikroklämlaboratoriegripare
- Bruksanvisning, dokumentation
