Teledyne LeCroy USB-T0S2-A01-X Protokollanalyserare USB
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (49 672,00 kr / stycken)
49 672,00 kr
exkl. moms
Fri frakt
Höjdpunkter & detaljer
USB 2.0-protokoll-analysator Advisor T3 standard
- För USB 2.0
Tekniska specifikationer
- Typ av produkt
Protokollanalyserare
- Gränssnitt
USB
- Gränssnitt
USB 2.0
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 1628646 Teledyne LeCroy USB-T0S2-A01-X Protokollanalyserare USB
Beskrivning

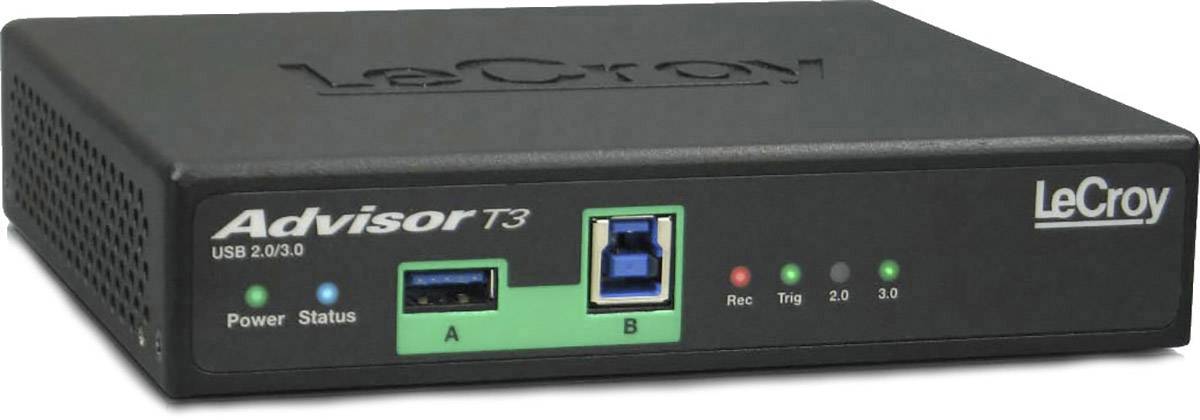

Advisor T3 är en ultrabärbar SuperSpeed USB-analysator som erbjuder marknadsledande noggrannhet till ett oerhört bra pris. Advisor har utvecklats för kunna placeras i händerna på varje ingenjör som precisions-USB-protokoll-testverktyg, och innehåller alla viktiga funktioner för SuperSpeed-USB-debugging.
Advisor T3 bygger på Teledyne LeCroy's Voyager analyser-plattform med snabb signallåsning och kompromisslös 5 Gbps inspelningsnoggrannhet. Advisorn har utvecklats för att sitta inline mellan värd och enhet och ger förlustfri fångst av USB 2.0-trafik. Varje händelse är tidsstämplad med logiska tillståndsändringar och LFPS-signaler. Med sitt intelligenta terminations-detekteringsläge, tar rådgivaren utan problem in-band-återställning och hot-plug-beteende mellan enheter.

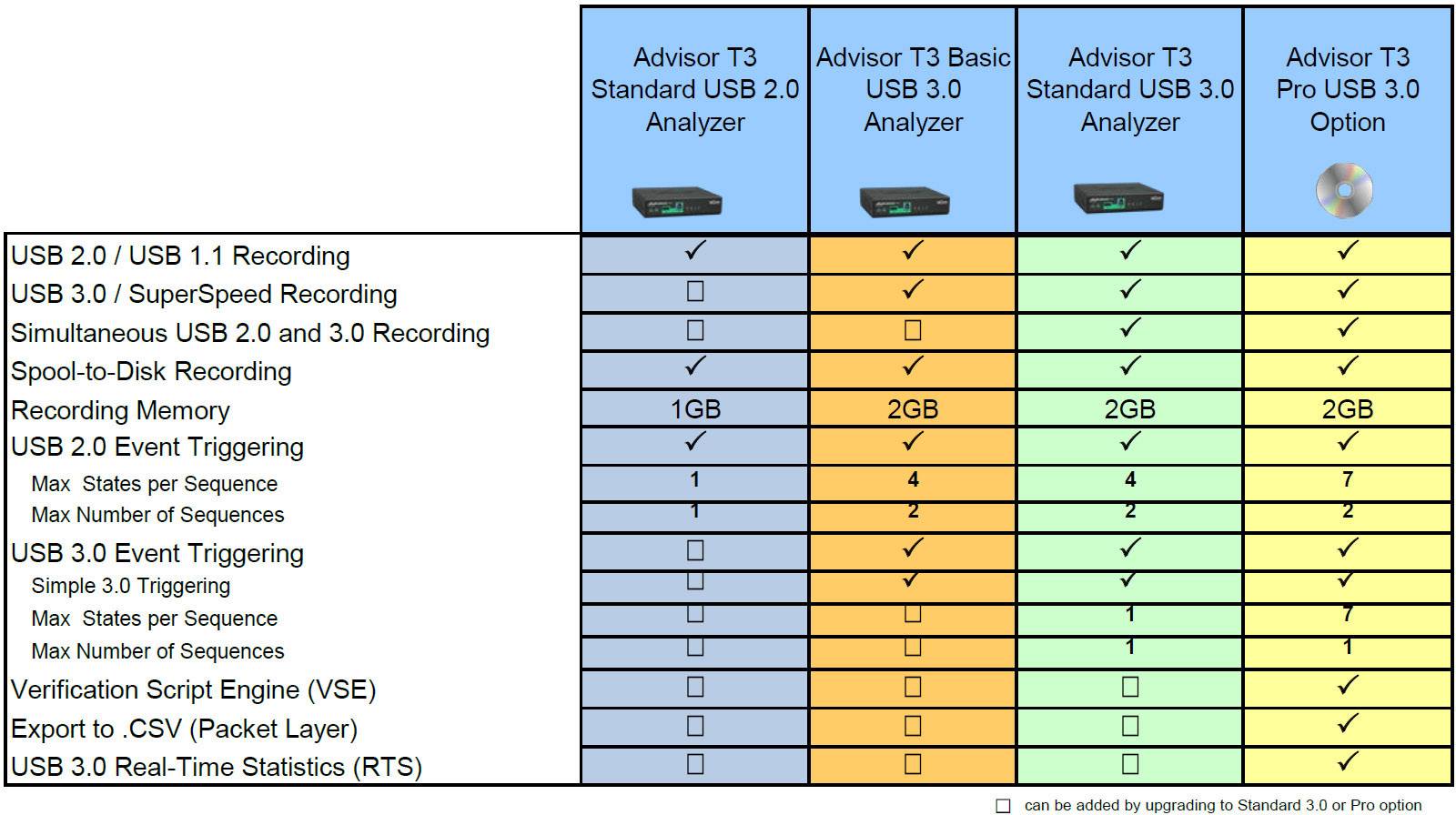

Advisor T3 USB 2.0 Standard är utformad som ren USB 2.0-modell, som kan uppgraderas till 3.0.
Advisor T3 bygger på Teledyne LeCroy's Voyager analyser-plattform med snabb signallåsning och kompromisslös 5 Gbps inspelningsnoggrannhet. Advisorn har utvecklats för att sitta inline mellan värd och enhet och ger förlustfri fångst av USB 2.0-trafik. Varje händelse är tidsstämplad med logiska tillståndsändringar och LFPS-signaler. Med sitt intelligenta terminations-detekteringsläge, tar rådgivaren utan problem in-band-återställning och hot-plug-beteende mellan enheter.
Advisor T3 USB 2.0 Standard är utformad som ren USB 2.0-modell, som kan uppgraderas till 3.0.
Version

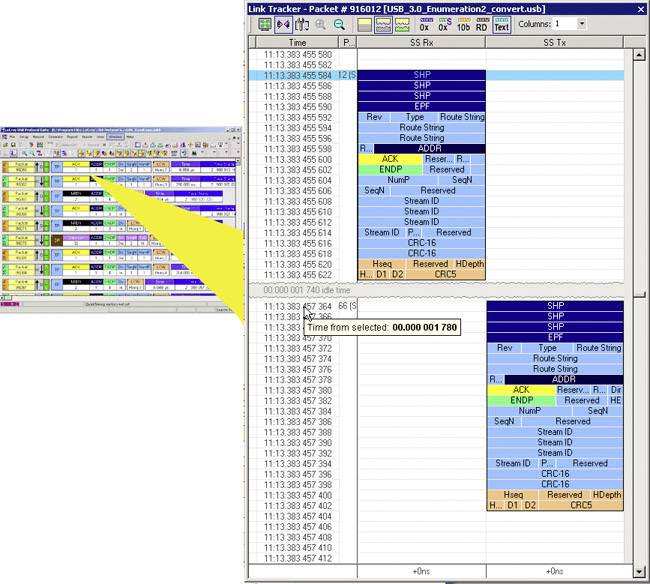

- CATC Trace Analysis mjukvarusystem - Expand/Collapse filöverföringar för snabb tolkning av USB-trafik
- 1 GB inspelningskapacitet - registrera längdinspelningsmöten för analys och problemlösning
- Raw bit-inspelning / 10-bitars feldetektering - Visa och korrelera low-level-10-bitars symboler till moderpaketstrukturer
- Fullständigt stöd för SSC och kryptering - nästan Locking och Accurate Capture på 5 Gb/s signaler
- Maskinvara-triggning - triggning vid 2.0-protokollhändelser för att isolera kritisk datatrafik, specifika fel eller datamönster

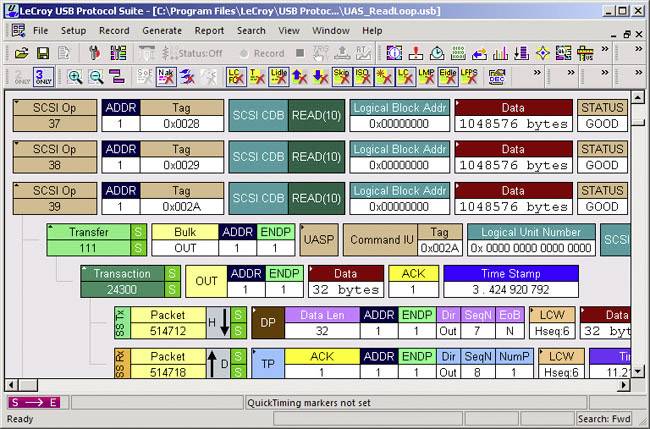

- Full Class Decoding - SCSI-lagringsenheter, 2.0-hubb, PTP/Still Image, skrivare, PictBridge, Media Transfer Protocol (MTP) och alla vanliga USB-enhetsklasser
- Maskinvara-filtrering - automatisk uteslutning av onödiga och redundanta symboler, inklusive tomgångar, TS1, TS2, SKP och LFPS-sekvenser
- Intelligent reporting - anmäl automatiskt händelseberäkningar och visa över 20 vanliga USB-protokollfel. LTSSM-vyn tillhandahåller en grafisk modell av de logiska anslutningstillstånd som uppträder inom ett spår
- Avancerad viewing - titta på TLP-meddelanden och -header och logiska transaktions- och överföringsskikt av USB-protokollet
- Extern Trigger In/Out - extern trigger och sync-kabel (säljs separat) möjliggör synkroniserade inspelningar mellan flera advisors eller advisor och voyager
