Name: Teledyne LeCroy HVD3220 Strömsond 1 st
Brand: Teledyne LeCroy
SKU: 2361661
Availability: BackOrder

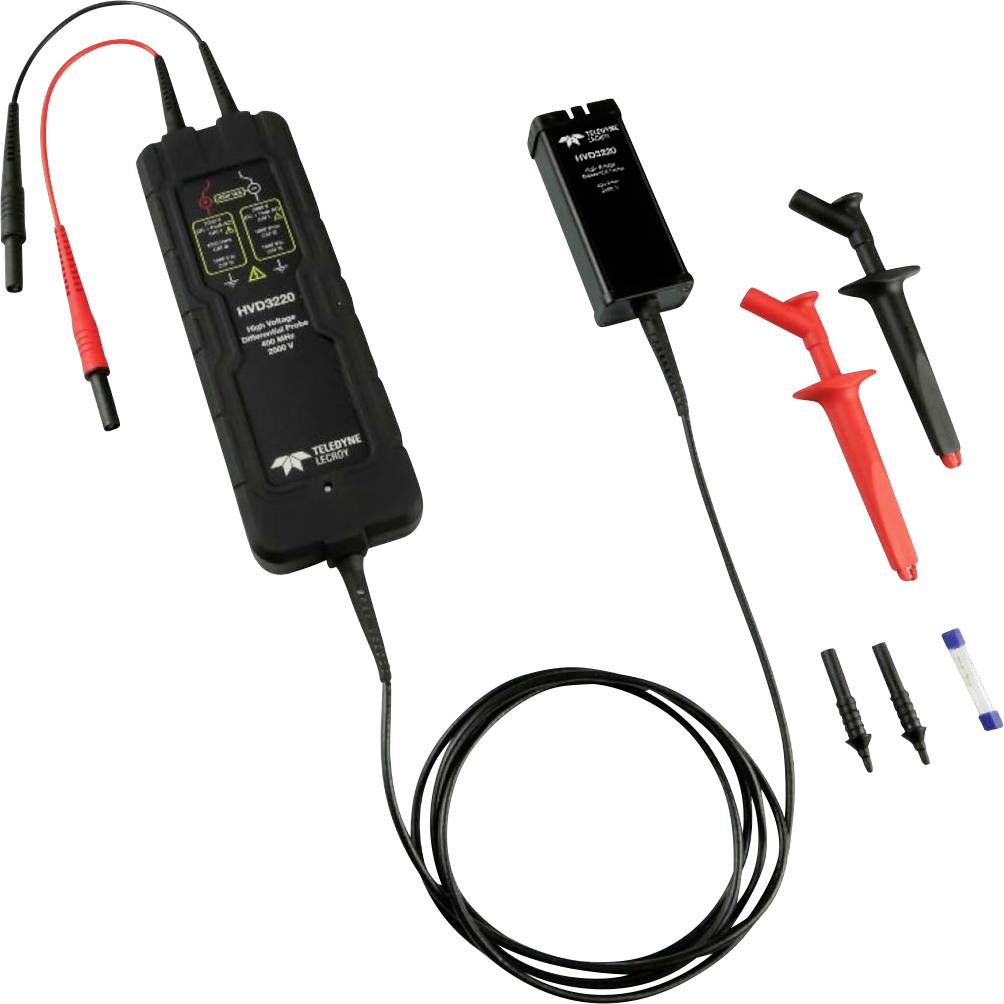

Spänningsmätare med sonder och kablar. Tillbehörsdelarna är röda och svarta, lämpliga för elektriska tester och analyser.

Okänd leveranstid

Antal

Styck

Toal (98 215,18 kr / stycken)

98 215,18 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

400 MHz högspänningsdifferentialsond (2 kV)

Förstärknings-noggrannhet upp till 0,35 %
Modeller med 2 kV CAT-säkerhetsbedömning
De bredaste tillgängliga differentialspänningsområdena
Ovanligt jämntaktsförhållande (CMRR) över ett brett frekvensområde

Tekniska specifikationer

Bandbredd (endast sond)
400 MHz
Stigtid 10–90 %
875 hk
CMRR-testgränser, 23 C. 80 dB @ DC 60 dB @ 1 MHz
Differensspänningsområde (500-faldig dämpning): 2000 V (DC + Peak AC) från 35 V / div till 500 V / div, upp till 1500 V offset
Differensspänningsområde (250-faldig dämpning): 1000 V (DC + Peak AC) från 14 V / div till 34,5 V / div, upp till 750 V offset
Differensspänningsområde (100-faldig dämpning): 400 V (DC + Peak AC) från 7 V / div till 13,8 V / div, upp till 300 V offset
Differensspänningsområde (50-faldig dämpning): 200 V (DC + Peak AC) från 500 mV/ruta till 6,9 V/ruta, upp till 150 V offset
Liktaktsspänning (antingen ingång mot jord): ± 2000 V (DC + topp AC)
Max. Ingångsspänning mot jord (antingen ingång mot jord): ± 2000 Vpk (nominell, ingång mot jord)

Typ av produkt: Strömsond

Passar till följande märken: Teledyne LeCroy

Mätningskategori: CAT III 1000 V
CAT III 1500 V

Passar till: Teledyne LeCroy HDO4000
Teledyne LeCroy HDO6000

Typ: HVD3220

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2361661 Teledyne LeCroy HVD3220 Strömsond 1 st

Beskrivning

Enastående liktakt-förhållande
CMRR för sonderna är ovanligt för mycket höga frekvenser och förbättrar mätförmågan avsevärt i bullriga miljöer med hög Hohem inom effektelektronik. Det höga CMRR i kombination med låga sondbrus och hög offset-kapacitet ger jämfört med andra HV-differentialsonder överlägsna mätmöjligheter.

Mycket exakta mätningar
Sonderna i serien HVD3220 erbjuder en förstärkningsexakthet på 1% och möjliggör exakta spänningsmätningar. Autozero-funktionen garanterar en ytterligare mätnoggrannhet genom att små offset-avvikelser kan kalibreras ur mätningen.

Största möjliga applikationsskydd
HVD3000A-serien täcker hela användningsspektrat, från 120/240 V switchade nätenheter till elektriska apparater i 600 V-klass och 5 kV-klass. Varje modell har den bästa tillgängliga förstärkningsexaktheten, det bredaste differens- och offset-spänningsområdet och ett överlägset CMRR.

1500 VDC CAT III UTVÄRDERING
HVD3220 stöder mätningar av solcellsteknik (PV) med 1500 VDC enligt standarden IEC / en 61010-031: 2015. Den har en Cat III på 1500 VDC och en Cat i på 2000 V (DC + PeakAC).

Fullständig sondintegrering
ProBus-gränssnittet förser sonden med ström och kommunikation, så att ingen separat strömförsörjning eller batterier behövs. Dämpningen väljs automatiskt baserat på inställningen av oscilloskopförstärkningsområdet (V / Div).

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
