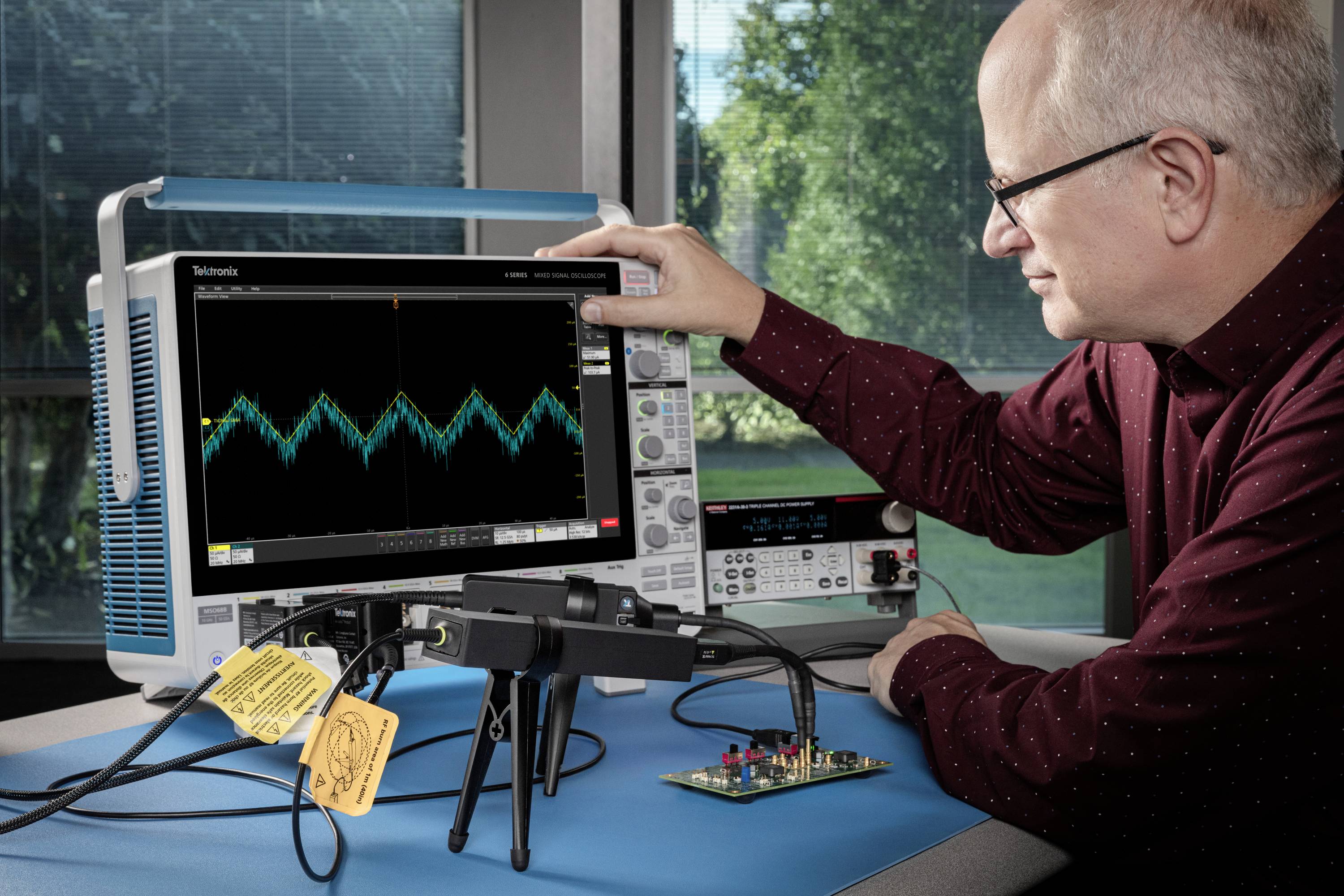

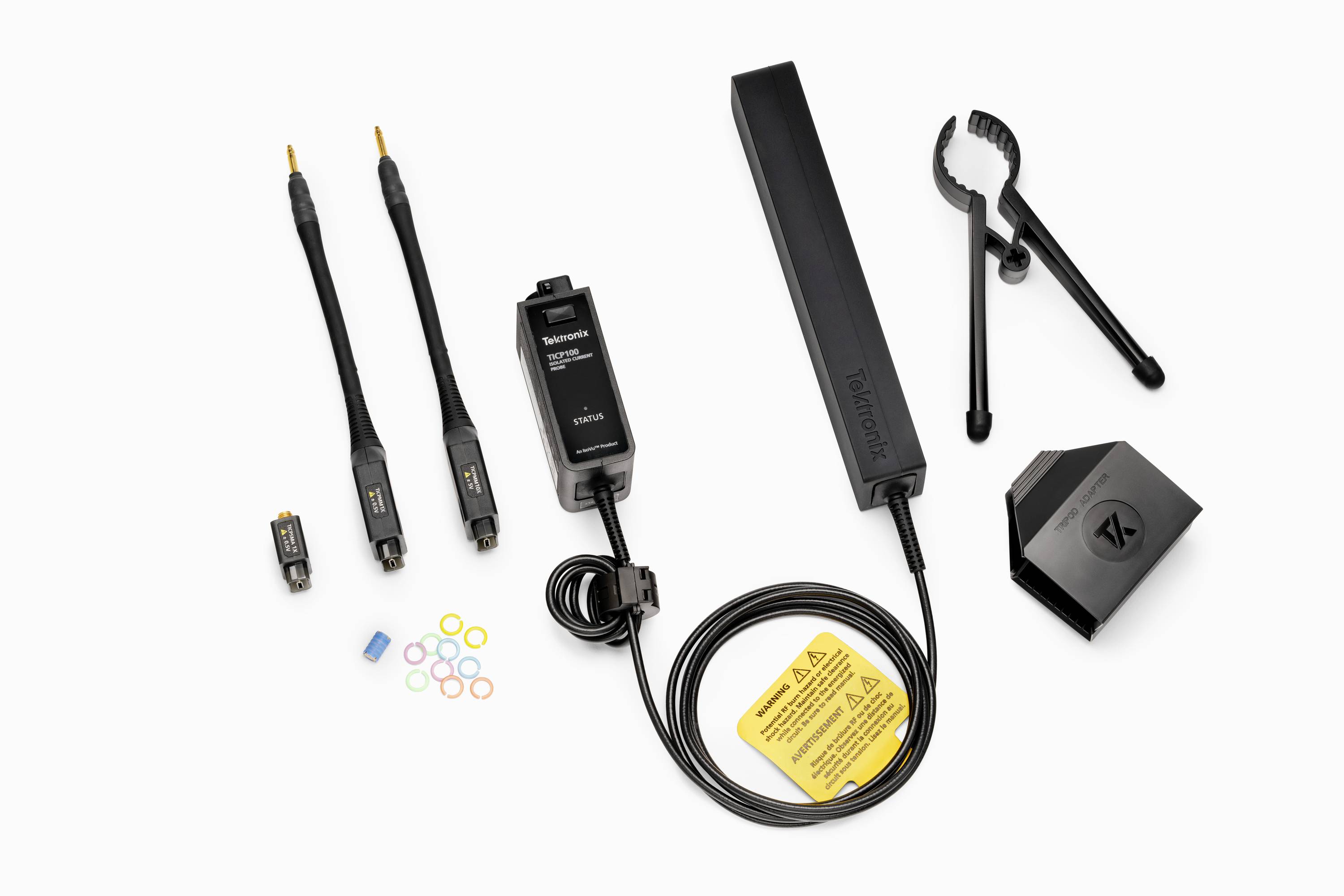

Tektronix TICP100 IsoVu™ Isolierte Stromtastköpfe Knapphuvud 1 st

Utför mer exakta dynamiska strömmätningar på shunt-basis med strömmäthuvuden i TICP-serien. Hög bandbredd, flexibla mätområden, fullständig galvanisk separering och extremt lågt brus gör det möjligt att gå utanför de traditionella gränserna - ideal för tystgående mätningar av strömshunts i potentialfria delar av strömkretsar

En milstolpe i strömmätningen med oscilloskop
TICP-strömmätprob möjliggör, tillsammans med högeffekts-shunts eller CVRS-mätningar av likström upp till flera hundra MHz. Välj mellan tre modeller som passar ditt program och din budget.

Genom fullständig HF-isolering mellan toppspets och oscilloskop undviks jordslingor och de jämntaktbrus minskas avsevärt.

Låg dämpning, 50 Ω ingångsimpedans och avskärmade spetsar garanterar en låg brusnivå.

Tre bandbredder: 250 MHz, 500 MHz, 1 GHz
Upp till 90 dB CMRR vid 1 MHz
Brusfaktor < 4,7

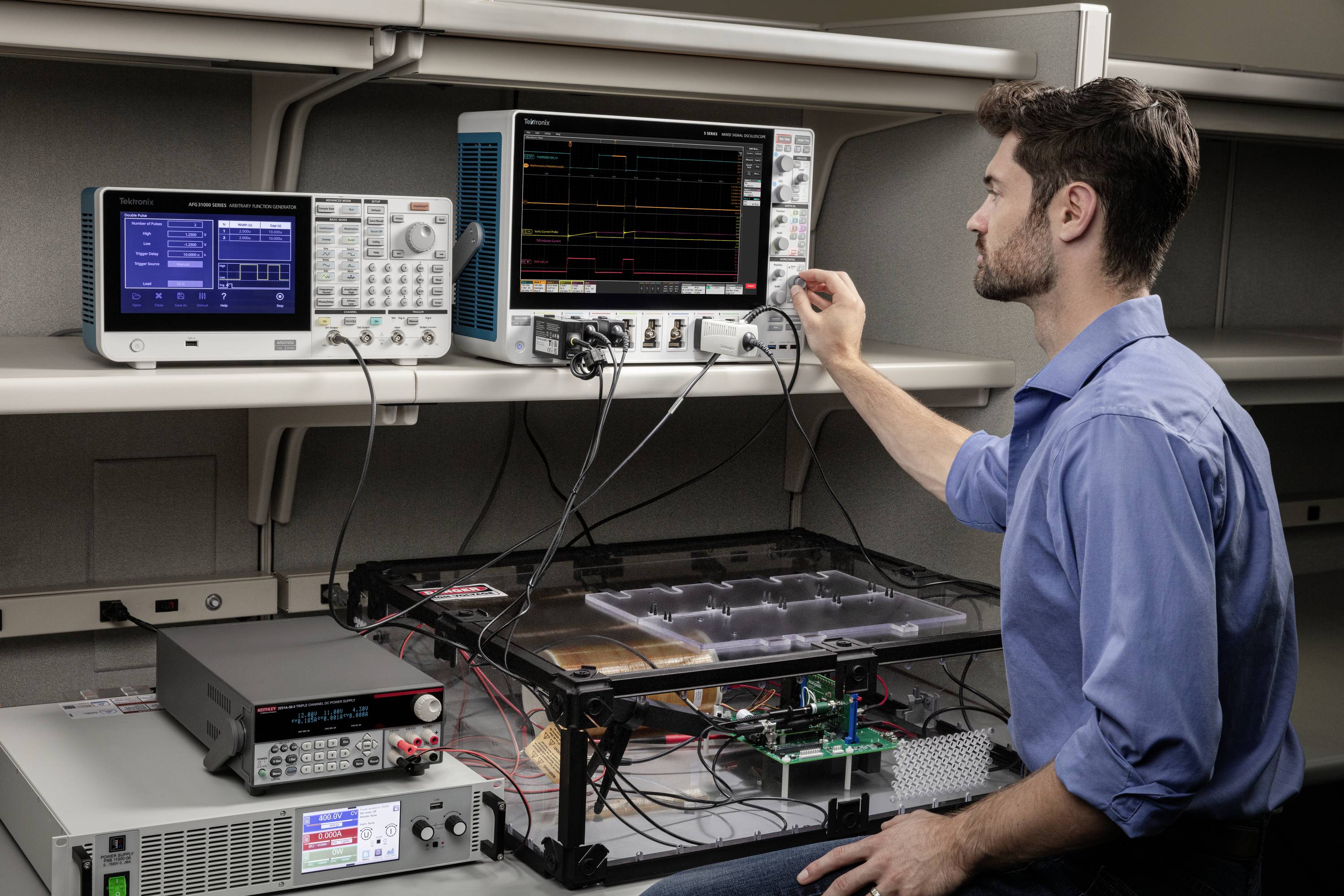

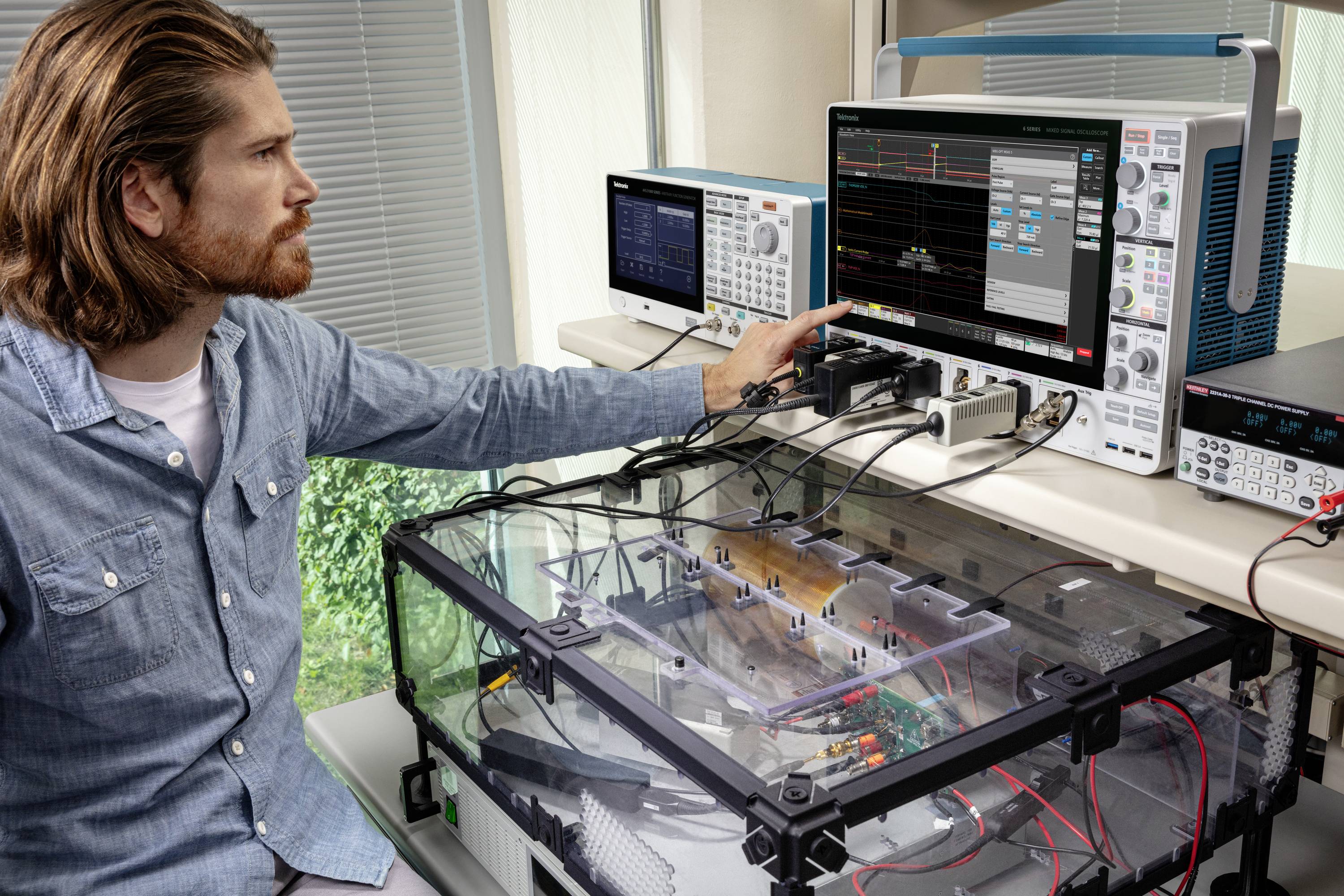

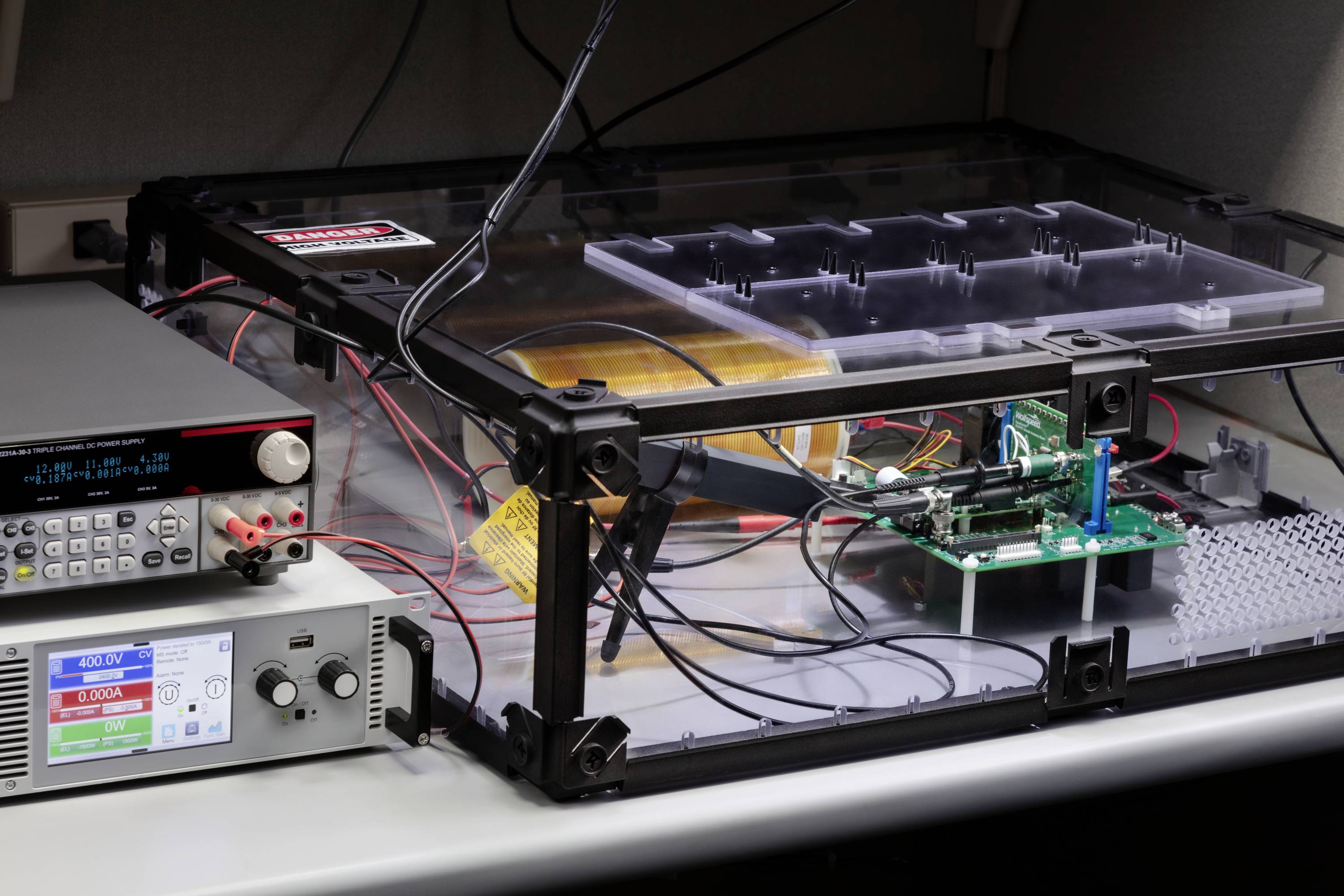

Nya insikter i SiC- och GaN-effektomvandlare
För mätning av snabbt växlande strömmar i kopplingsenheter med brett bandgap kan shunt-mäthuvuden leverera större bandbredd än clamp-On-mäthuvuden. IsoVu-isoleringen eliminerar jordslingor, möjliggör mätning på högspänningskretsar och ger en extremt hög jämntaktdämpning. På så sätt är TICP-mäthuvuden perfekta ideal för strömmätningar på shuntar och CVRS till High-Side-SiC- och GaN-omkopplings-FET.

Bandbredd 250 MHz, 500 MHz eller 1 GHz
1800 V-RMS common-mode-spänning
Upp till 90 dB CMRR vid 1 MHz
1000 V Cat II säkerhetsbedömning
I kombination med IsoVu-spänningsmäthuvuden får du en bild av brytförmåga med lågt brus.

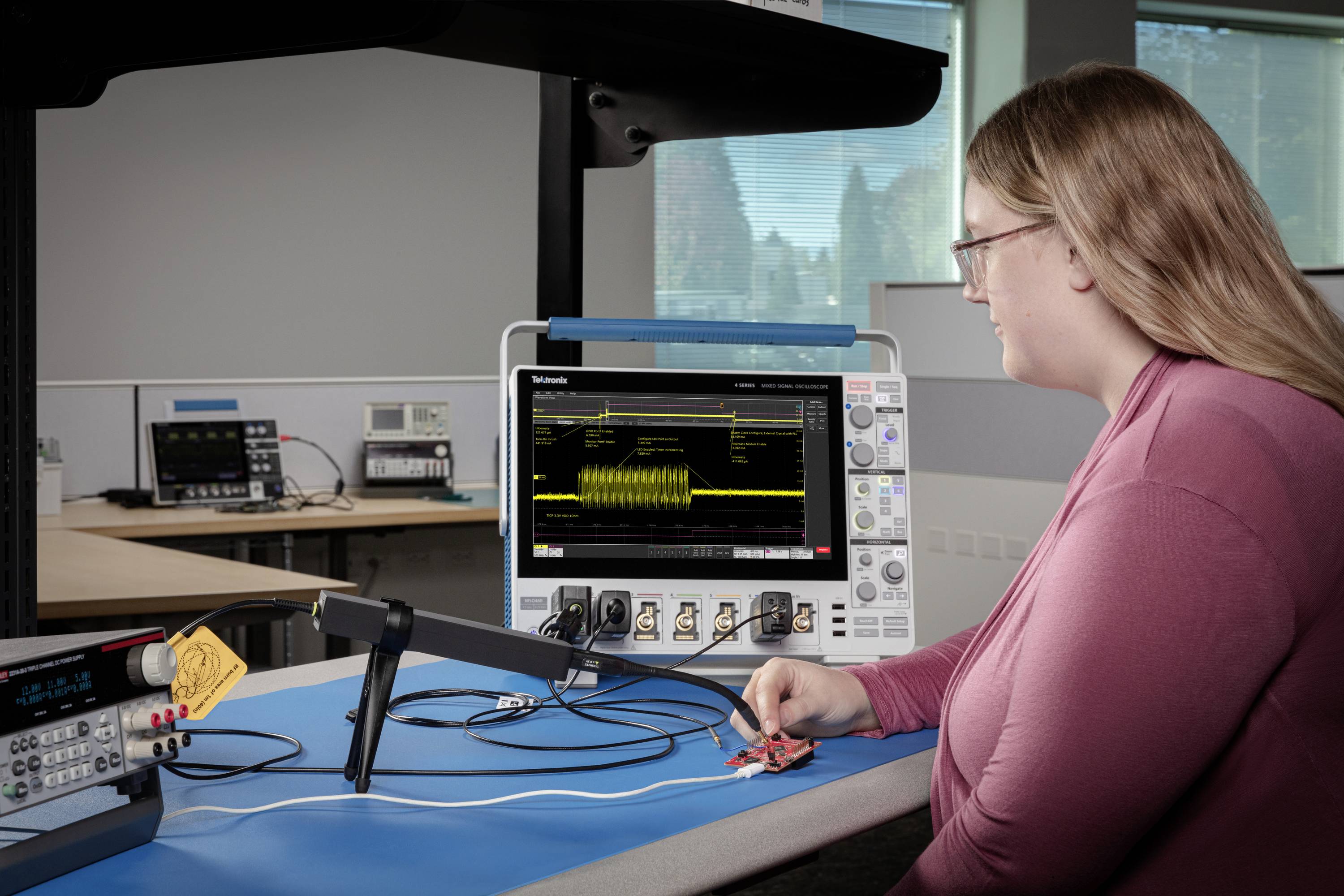

Mätning av strömförbrukning i nanosekunder och mikroampere i lågeffekt-design. Power-Design
Den exakta mätningen av dynamiska Low-Level-strömmar kan vara avgörande för att optimera energihanteringen i IoT- och mobila enheter. Med TICP-mäthuvuden och shuntar kan du tillsammans med ditt oscilloskop iaktta strömförbrukning under vissa systemaktiviteter och övergångar från viloläge till aktivt läge i kombination med minnesåtkomst och i/O.

Bandbredd upp till 1 GHz
Brusfaktor < 4,7Enkel mätning av 12, 24 eller 48 V-skenor eller högre
Kombinera med Power Rail-mäthuvuden för analys av strömfördelningssystem.

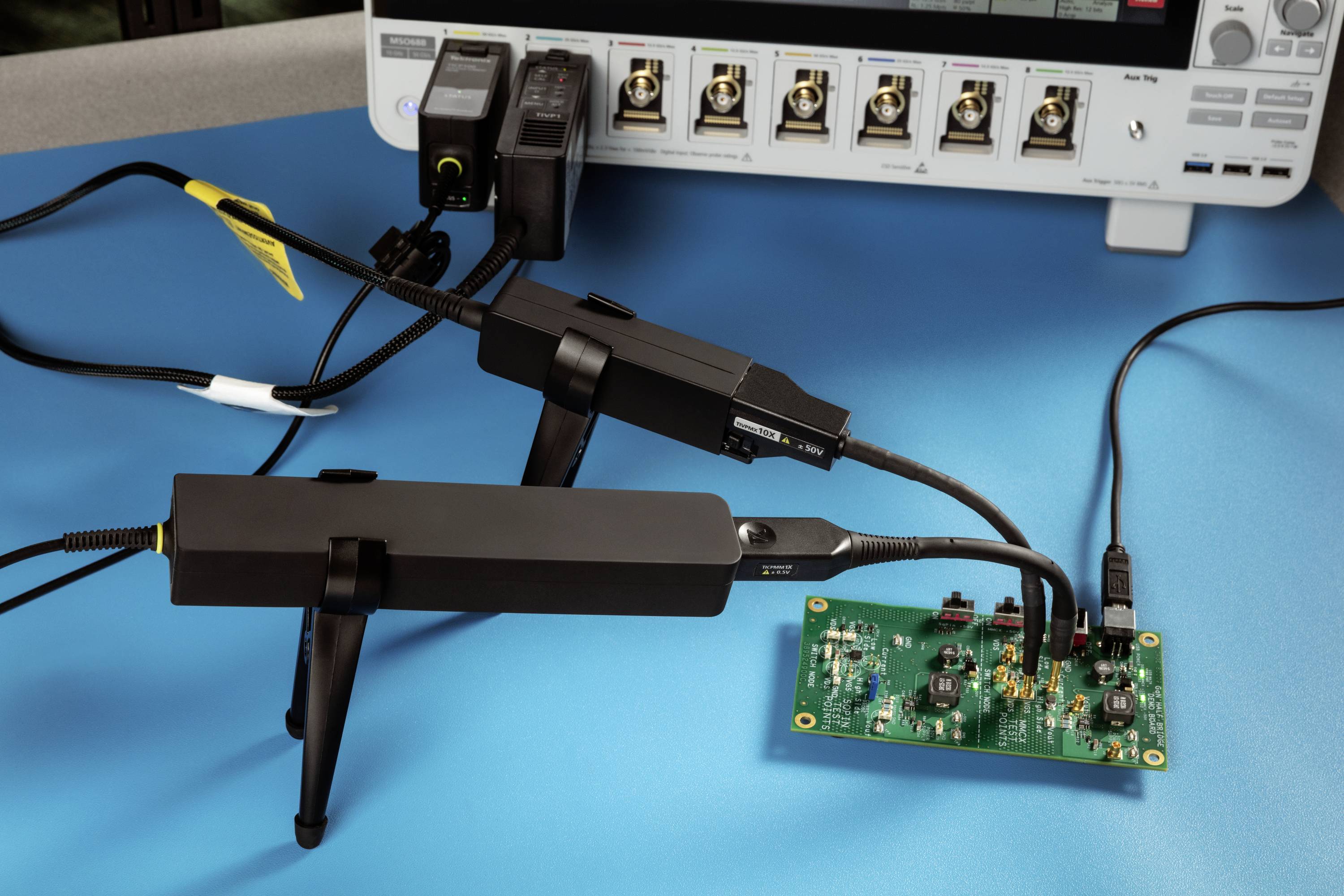

Minimera anslutningsproblem
TICP-mäthuvuden och -spetsar är utformade för att minimera anslutningskostnader och samtidigt begränsa bruset. Spetsarna är utformade så att de lätt böjs för att minska belastningen på anslutningarna och möjliggör enkla, tillförlitliga anslutningar till din kontrollling.

Spetsar i skärmade MMCX-anslutningar med hög bandbredd
Användning med vanliga adaptrar för SMA- eller BNC-anslutningar
Anpassning till 25-mil-kontakter för anslutning till Onboard-shunts och testpunkter
Inklusive tvåbent- och trebent-adapter för att stabilisera situationen

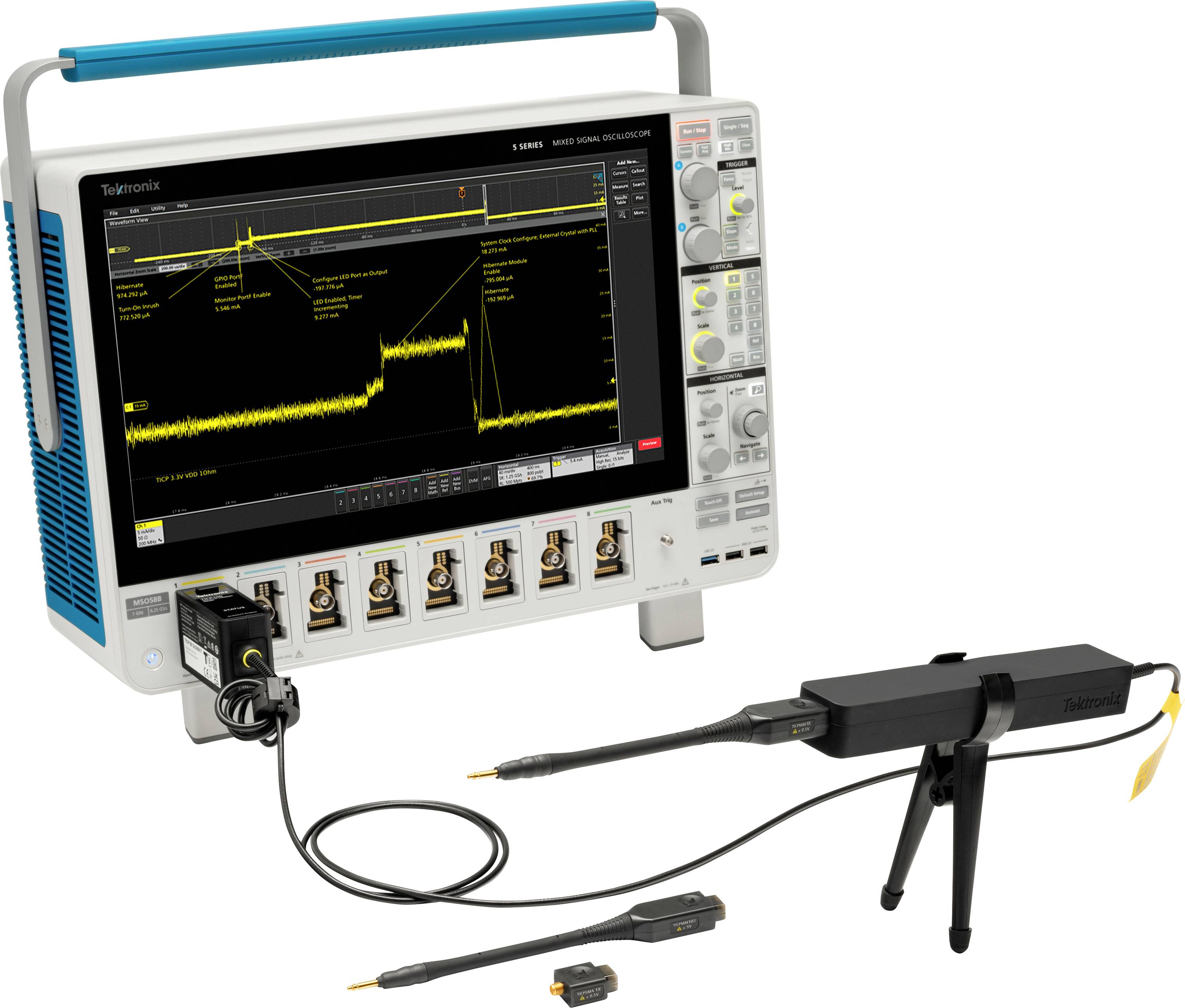

Sömlös integrering med MSO-oscilloskop i serien 4, 5 och 6
Mso-oscilloskop i serien 4, 5 och 6 är kända för sina avancerade analysfunktioner. IsoVu-strömmäthuvuden är konstruerade för ett friktionsfritt samarbete med dessa enheter. TekVPITM-mäthuvudgränssnittet förser mäthuvudet med ström och känner automatiskt av mäthuvudet och spetsen, så att du kan ställa in mäthuvudparametrarna via oscilloskopets användargränssnitt. Detta möjliggör också automatisering av kontroller med programmeringskommandon för oscilloskop.
