TDK SPM6530T-2R2M SMD / SMT-Induktivitäten Induktans skärmad SMD 2.2 µH 17.3 mΩ 8.2 A 1 st Tape on Full reel | Conrad Electronic | Conrad Electronic » All parts of success

Allt inom teknik
Snabba leveranser
Expertis sedan 1923
30 dagars öppet köp

Allt inom teknik
Snabba leveranser
Expertis sedan 1923
30 dagars öppet köp

Handla som

Företagskund

Mer än 1 milj. produkter
Nettopriser (exkl. moms)

Privatkund

Mer än 1 milj. produkter
Bruttopriser (inkl. moms)

Hjälp & support

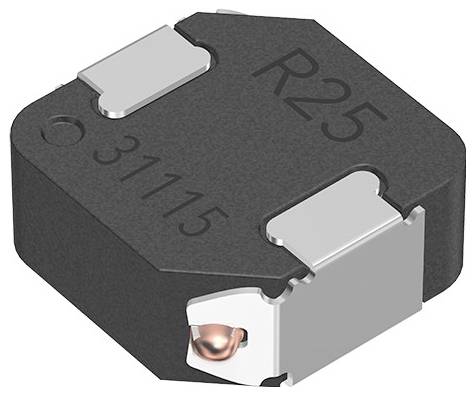

En elektronisk komponent märkt 'R25'; ett kvadratiskt, svart chip med metalliska kontakter på två sidor, med ett litet kopparparti.

En elektronisk komponent märkt 'R25'; ett kvadratiskt, svart chip med metalliska kontakter på två sidor, med ett litet kopparparti.

Förpackningstyp

Tape on Full reel

Typ av produkt

Induktans

Konstruktionstyp

SMD

Induktivitet (L)

2.2 µH

Resistans

17.3 mΩ

Datablad (PDF)

TDK

Snabb leverans tors 22 okt.

86 Styck (Bara så länge lagret räcker)

Antal

Styck

Tape on Full reel
Styck (Innehåll: )

Toal (6,26 kr / stycken)

6,26 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

SMD-drosselspole

Magnetiskt skärmad induktivitet för effektkretsar med metallmagnetiskt material.
Jämfört med ferritkärna möjliggör den hög ström, lågt likströmsmotstånd och en kompakt konstruktion.
Låg induktionsavvikelse vid höga temperaturer och bra likströmlagringsegenskaper.
Metalliskt magnetmaterial och inbyggd, gjutet spole ger mindre brum än vid limmade spolar.
Drifttemperaturområde: –40 till +125 °C (inkl. självupphettande)
Metalllindning
SPM-serien
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Viktig information!

Tekniska specifikationer

Förpackningstyp: Tape on Full reel

Typ av produkt: Induktans

Funktioner: skärmad

Konstruktionstyp: SMD

Induktivitet (L): 2.2 µH

Testfrekvens: 100 kHz

Mätfrekvens: 100 kHz

Tolerans ±: 20 %

Resistans: 17.3 mΩ

Nominell ström: 8.2 A

Material: Metall

Längd: 7.1 mm

Bredd: 6.5 mm

Höjd: 3 mm

Min. temperatur: -40 °C

Max. temperatur: 125 °C

Vikt: 0.66 g

Industriförpackning: Ja

Innehåll: 1 st

Mått.: (L x B x H) 7.1 x 6.5 x 3 mm

RoHS-godkänd: Ja

Typ: SMD / SMT-Induktivitäten

Dokument & nedladdningar

Datablad

Datablad 3555319 TDK SPM6530T-2R2M SMD / SMT-Induktivitäten Induktans skärmad SMD 2.2 µH 17.3 mΩ 8.2 A 1 st Tape on Full reel

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3555319 TDK SPM6530T-2R2M SMD / SMT-Induktivitäten Induktans skärmad SMD 2.2 µH 17.3 mΩ 8.2 A 1 st Tape on Full reel

Version

Strådlindning
magnetisk skärmning
Metallkärna

Beskrivning

Version

Strådlindning
magnetisk skärmning
Metallkärna
